TCR2LF28,LM(CT

产品分类: LDO稳压器
厂牌: TOSHIBA
产品描述: 2μA Fixed 200mA 1 2.8V 2.8V 5.5V 380mV@ 150mA SC-74A,SOT-753 贴片安装,黏合安装
供应商型号: 3872381
供应商: 海外现货
标准整包数: 5
TOSHIBA LDO稳压器 TCR2LF28,LM(CT

TCR2LF28,LM(CT概述

    TCR2LF 和 TCR2LE 系列:超低功耗CMOS低压降稳压器

    产品简介


    TCR2LF 和 TCR2LE 系列是来自东芝公司的CMOS通用单输出电压调节器,适用于广泛的电子设备。这些调节器集成了一个开启/关闭控制输入端口,具有超低静态电流和低压差(LDO)的特点。这些调节器可提供固定输出电压,范围在0.8V到3.6V之间,最大输出电流为200mA。此外,它们具备过流保护和自动放电功能,非常适合高密度板载组装,如手机等便携式应用。

    技术参数


    | 特性 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 |
    |
    | 输出电压精度 | VOUT | Tj = 25°C | -1.0% | - | +1.0% |
    | 输入电压 | VIN | IOUT = 1 mA | 1.5 V | - | 5.5 V |
    | 静态电流 | IB | IOUT = 0 mA | - | 1.0 μA | - |
    | 待机电流 | IB (OFF) | VCT = 0 V | - | 0.1 μA | - |
    | 漏电流 | VIN-VOUT | IOUT = 150 mA, VOUT = 1.8V | - | 370 mV | - |

    产品特点和优势


    1. 超低静态电流:最大2 μA(典型值为1 μA),适用于电池供电的应用。
    2. 宽输出电压范围:支持从0.8V到3.6V的输出电压,覆盖多种应用需求。
    3. 高输出电压精度:1.8V及以上时,精度可达±1.0%。
    4. 内置保护功能:包括过流保护和自动放电功能,提高了设备的可靠性和稳定性。
    5. 小型封装:SMV(SOT-25) (2.8 mm x 2.9 mm x 1.1 mm) 和 ESV(SOT-553) (1.6 mm x 1.6 mm x 0.55 mm),非常适合高密度板载组装。

    应用案例和使用建议


    TCR2LF 和 TCR2LE 系列非常适合应用于便携式设备中,例如手机和其他手持设备。它们能够高效地将电源电压稳定到所需的水平,保证设备的正常运行。对于设计者而言,在使用这些产品时需要注意选择合适的输出电容,确保其ESR低于10Ω以避免意外的热效应。另外,为了实现最佳的功率传输效率,建议将输出电容尽可能靠近IC放置,并确保VIN和GND引脚的铜面积足够大。

    兼容性和支持


    这些调节器可以与各种类型的陶瓷电容器兼容,且无需复杂的外围电路即可实现稳定的工作状态。东芝提供了详细的可靠性数据和维护指南,帮助客户更好地理解产品的适用范围和限制。同时,东芝还建议在系统设计中加入故障安全机制,以应对潜在的异常情况。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 确保选择合适的输出电容,并调整其ESR至10Ω以下。 |
    | 设备过热 | 优化散热设计,考虑增加散热片或使用更高导热性的PCB材料。 |
    | 输出电流不足 | 检查输入电压是否在规定范围内,以及是否有其他负载影响。 |

    总结和推荐


    TCR2LF 和 TCR2LE 系列是高性能的低压降稳压器,具有出色的静态电流特性和紧凑的封装,适用于便携式电子设备和对功耗要求高的应用。强烈推荐在设计中使用这些产品,尤其是在需要高效能和低功耗的应用场景中。然而,务必注意使用限制和注意事项,确保设备的安全和可靠性。

TCR2LF28,LM(CT参数

参数
最小输入电压 -
线路调节 -
稳压器数量 1
最大输入电压 5.5V
最小输出电压 2.8V
纹波抑制-PSRR -
输出类型 Fixed
极性 -
输出电流 200mA
Iq-静态电流 2μA
负载调节 -
最大输出电压 2.8V
最大压差@电流 380mV@ 150mA

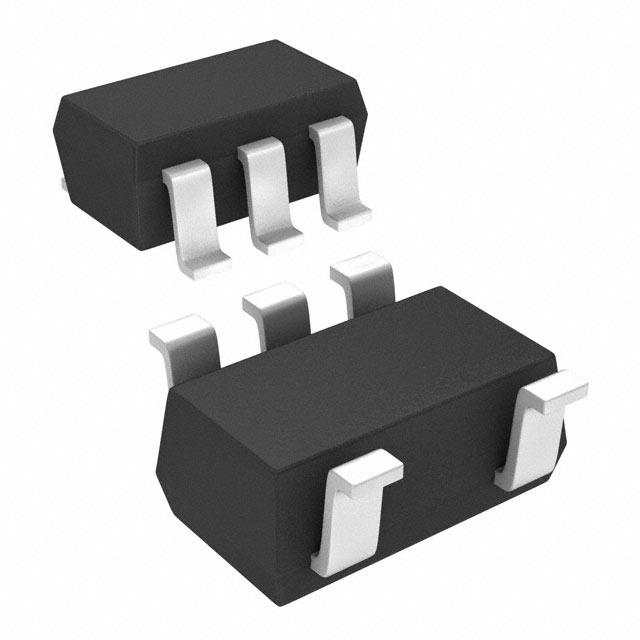

通用封装 SC-74A,SOT-753
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TCR2LF28,LM(CT厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TCR2LF28,LM(CT数据手册

厂牌 PDF简要描述 下载
TOSHIBA LDO稳压器 TOSHIBA TCR2LF28,LM(CT TCR2LF28,LM(CT数据手册

TCR2LF28,LM(CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.6945
10+ ¥ 0.6945
100+ ¥ 0.5261
500+ ¥ 0.5261
1000+ ¥ 0.4714
5000+ ¥ 0.463
10000+ ¥ 0.463
库存: 7570
起订量: 75 增量: 0
交货地:
最小起订量为:10
合计: ¥ 6.94
直接购买
加入购物车
