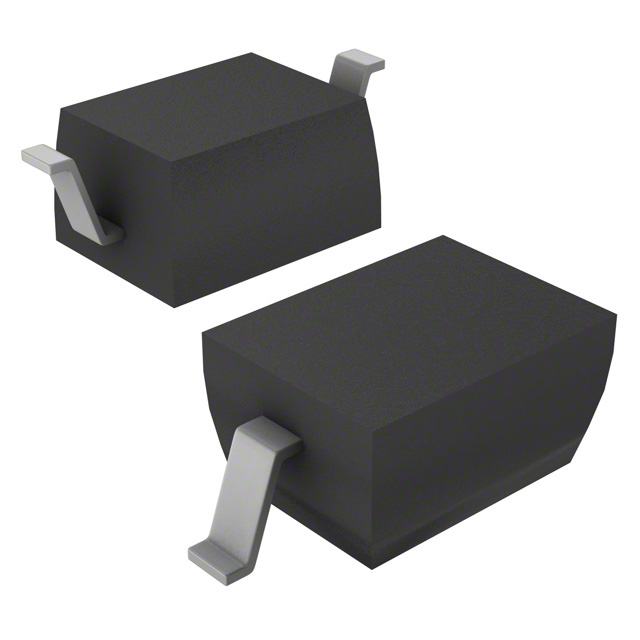

DF2B7AFU,H3F

产品分类: TVS二极管/ESD抑制器
厂牌: TOSHIBA
产品描述: 单向 80W 4A 20V 5.8V SC-76,SOD-323 贴片安装
供应商型号: DF2B7AFU,H3F
供应商: Avnet
标准整包数: 3000
TOSHIBA TVS二极管/ESD抑制器 DF2B7AFU,H3F

DF2B7AFU,H3F概述

    DF2B7AFU ESD Protection Diode 技术手册解析

    1. 产品简介


    DF2B7AFU 是东芝电子设备与存储公司(Toshiba Electronic Devices & Storage Corporation)生产的一款瞬态电压抑制二极管(TVS),主要用于移动设备接口和其他应用中的静电放电(ESD)保护。它特别适用于智能手机、平板电脑和笔记本电脑等移动设备。该产品利用雪崩击穿特性,实现低动态电阻和优越的保护性能。

    2. 技术参数


    - 启动时间: 2016年10月
    - 工作峰值反向电压 (VRWM): 5.5 V(典型值)
    - 总电容 (Ct): 8.5 pF(典型值)
    - 动态电阻 (RDYN): 0.2 Ω(典型值)
    - 静电放电电压 (VESD): ±30 kV(接触/空气)@ IEC61000-4-2标准
    - 峰值脉冲电流 (IPP): 4 A(典型值)
    - 钳位电压 (VC): 11 V @ IPP = 4 A(典型值)

    3. 产品特点和优势


    - 适合5V信号线: 可承受最高5.5V的反向电压,适用于5V信号线路。
    - 高ESD性能: 能够承受高达±30 kV的静电放电。
    - 低动态电阻: 动态电阻为0.2 Ω,能够有效防止半导体器件受到静电和噪声的影响。
    - 雪崩击穿特性: 实现低钳位电压保护,钳位电压为11 V @ IPP = 4 A。
    - 紧凑封装: 采用2.5 mm × 1.25 mm的超紧凑封装,适合高密度板布局的应用。

    4. 应用案例和使用建议


    - 智能手机: 在移动设备中广泛应用于接口电路,保护手机免受静电和噪声影响。
    - 平板电脑: 同样适用于平板电脑接口,提高设备可靠性。
    - 笔记本电脑: 用于笔记本电脑接口保护,确保长时间稳定运行。
    使用建议:
    - 确保正确的电路设计,避免不必要的信号干扰。
    - 在安装过程中要注意静电防护措施,避免对产品造成损坏。

    5. 兼容性和支持


    DF2B7AFU 可以与多种移动设备接口兼容,适用于不同的应用场合。东芝提供了详尽的技术支持文档和可靠性测试报告,帮助客户更好地了解和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 静电放电性能不足
    - 解决方案: 确认安装正确且无损坏,同时确保符合 IEC61000-4-2 标准。
    - 问题2: 动态电阻偏高
    - 解决方案: 检查是否有信号干扰或负载过重,调整电路设计。

    7. 总结和推荐


    DF2B7AFU 是一款高性能的ESD保护二极管,具备优良的静态放电性能和紧凑的封装设计,非常适合移动设备的应用。考虑到其卓越的保护能力和广泛的适用范围,我们强烈推荐这款产品给需要高水平ESD保护的用户。此外,东芝提供全面的技术支持和文档,进一步提升了产品的易用性和可靠性。

DF2B7AFU,H3F参数

参数
工作电压 -
箝位电压 20V
击穿电压 5.8V
峰值脉冲电流 4A
峰值脉冲功率 80W
极性 单向
SC-76,SOD-323
通用封装 SC-76,SOD-323
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
