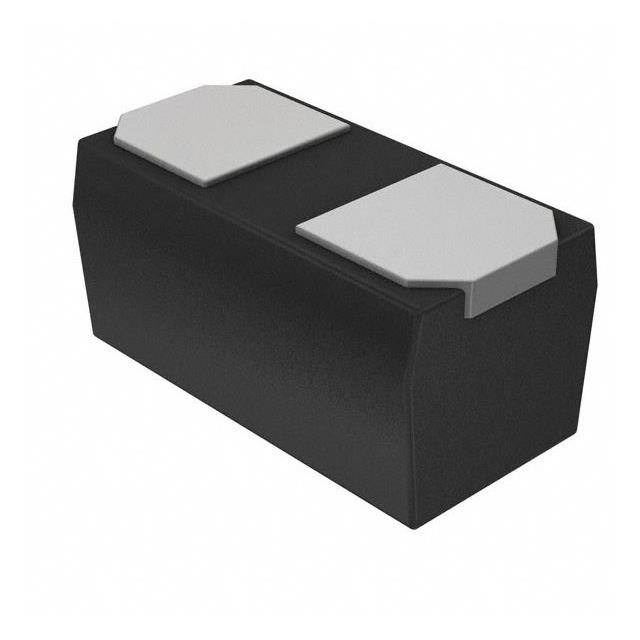

DF2B7SL,L3F

产品分类: TVS二极管/ESD抑制器
厂牌: TOSHIBA
产品描述: 5.3V 双向 45W 3A 16V 5.8V 0201 贴片安装 620μm(长度)
供应商型号: DF2B7SLL3FTR-ND
供应商: Digi-Key
标准整包数: 10000
TOSHIBA TVS二极管/ESD抑制器 DF2B7SL,L3F

DF2B7SL,L3F概述

    DF2B7SL ESD Protection Diode 技术手册

    1. 产品简介


    DF2B7SL 是一款由东芝公司生产的硅外延平面型瞬态电压抑制二极管(TVS)。它专门用于静电放电(ESD)保护,适用于各类需要高可靠性电子设备中的静电防护。这种二极管不仅具有出色的ESD防护能力,还具备低动态电阻和快速响应时间,是确保敏感电路不受损害的理想选择。

    2. 技术参数


    DF2B7SL 的主要技术规格如下:
    | 特性 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作峰值反向电压 | VRWM | - | 5.8 | 6.8 | V |
    | 反向击穿电压 | VBR | 5.3 | 6.8 | 7.8 | V |
    | 反向电流 | IR | - | 500 nA | - | nA |
    | 钳位电压 | VC | - | 11 | - | V |
    | 动态电阻 | RDYN | - | 0.3 | - | Ω |
    | 总电容 | Ct | - | 6 pF | - | pF |
    其他关键规格包括:
    - 静电放电电压(接触式):±17 kV
    - 静电放电电压(空气式):±20 kV
    - 峰值脉冲功率:45 W
    - 峰值脉冲电流:3 A
    - 工作温度范围:-55°C 至 150°C
    - 存储温度范围:-55°C 至 150°C

    3. 产品特点和优势


    DF2B7SL 主要具备以下几个特点和优势:
    - 高性能ESD保护:具有高ESD耐压能力(±17 kV 接触式,±20 kV 空气式),可有效防止静电对敏感电路的破坏。
    - 低动态电阻:动态电阻仅为0.3 Ω,可以显著降低钳位电压,保护电路免受高压瞬变影响。
    - 快速响应时间:具备快速响应特性,能够迅速响应并吸收瞬态电压,确保电路的安全运行。
    - 低功耗:峰值脉冲电流为3 A,能耗较低,适合长时间连续工作。
    - 广泛的适用性:工作温度范围宽(-55°C 至 150°C),适合各种恶劣环境下的应用。

    4. 应用案例和使用建议


    DF2B7SL 适用于各种需要ESD防护的应用场景,例如:
    - 计算机和通信设备:用于保护USB接口、HDMI接口等连接器的ESD防护。
    - 消费电子:可用于手机、平板电脑等手持设备的充电端口防护。
    - 汽车电子:用于保护汽车电子控制单元(ECU)中的敏感元件。
    使用建议:
    - 正确选择封装形式:根据具体应用场景选择合适的封装形式,确保良好的热管理。
    - 合理布局设计:在PCB设计时应尽量缩短保护二极管到敏感电路的距离,以减少寄生效应。
    - 考虑多级保护:对于高敏感度应用,建议采用多级保护方案,提高整体防护效果。

    5. 兼容性和支持


    DF2B7SL 与大多数标准的电子设备和其他保护器件兼容。东芝公司提供了详尽的技术支持和文档,帮助用户更好地理解和使用该产品。此外,用户还可以通过东芝官方网站获取相关的应用指南和技术支持服务。

    6. 常见问题与解决方案


    - 问:如何处理高负载下的可靠性问题?
    - 答:如果产品需要在高负载条件下连续工作(如高温、大电流、高电压等),用户应根据《东芝半导体可靠性手册》中的“处理注意事项”和“降额概念及方法”进行详细设计,以确保可靠性。

    - 问:如何避免过高的ESD冲击?
    - 答:尽量避免直接接触产品,使用防静电手套和工作台,确保ESD防护环境。在使用过程中,按照手册中规定的最大ESD电压值操作,确保不会超过产品的承受极限。

    7. 总结和推荐


    DF2B7SL 是一款高度可靠的ESD保护二极管,具有出色的防护能力和广泛的应用范围。其低动态电阻和快速响应时间使其成为各种高可靠性应用的理想选择。虽然该产品不应用于核设施、医疗设备等特殊场合,但在通用电子设备中的表现非常优秀。强烈推荐此产品给需要高ESD防护的用户。

DF2B7SL,L3F参数

参数
峰值脉冲电流 3A
峰值脉冲功率 45W
极性 双向
工作电压 5.3V
箝位电压 16V
击穿电压 5.8V
长*宽*高 620μm(长度)
通用封装 0201
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

DF2B7SL,L3F厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

DF2B7SL,L3F数据手册

厂牌 PDF简要描述 下载
TOSHIBA TVS二极管/ESD抑制器 TOSHIBA DF2B7SL,L3F DF2B7SL,L3F数据手册

DF2B7SL,L3F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.026 ¥ 0.2176
20000+ $ 0.0208 ¥ 0.1741
30000+ $ 0.0203 ¥ 0.1697
50000+ $ 0.0198 ¥ 0.1654
70000+ $ 0.0195 ¥ 0.1632
库存: 20000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 2176
直接购买
加入购物车
