DF2S24FS,L3M

产品分类: TVS二极管/ESD抑制器
厂牌: TOSHIBA
产品描述: 19V 单向 22.8V SOD-923 贴片安装 800μm(长度)*400μm(高度)
供应商型号: DF2S24FS,L3M
供应商: 国内现货
标准整包数: 1

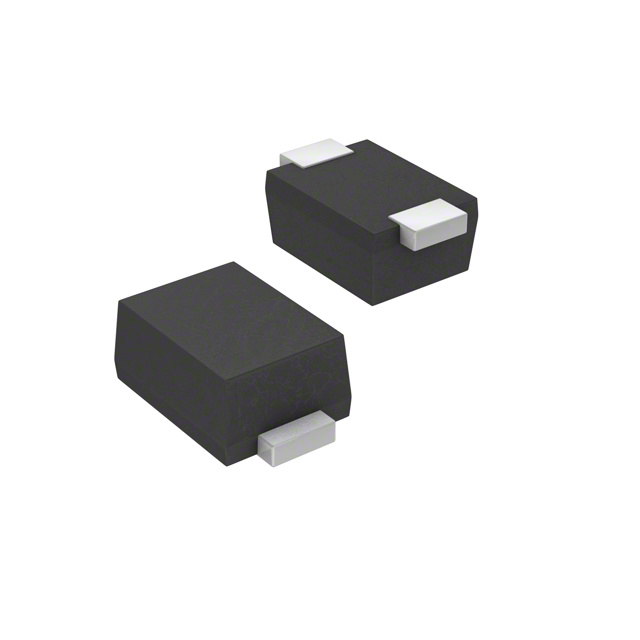

TOSHIBA TVS二极管/ESD抑制器 DF2S24FS,L3M

DF2S24FS,L3M概述


    产品简介


    DF2S24FS 是一款由东芝公司生产的瞬态电压抑制二极管(TVS二极管),专为静电放电(ESD)保护而设计。其主要功能是在电子设备遭遇静电放电时,提供高效的防护。这种二极管广泛应用于各类消费电子、工业控制、通信设备等领域,以防止静电损害对设备造成的潜在威胁。

    技术参数


    DF2S24FS 的主要技术参数如下表所示:
    | 特性 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作峰值反向电压 | VRWM | ≤19 | - | 22.8 | V |
    | 击穿电压 | VZ (VBR) | - | 24.0 | 25.6 | V |
    | 动态阻抗 | ZZ | - | 8.5 | 70 | Ω |
    | 反向电流 | IR | - | - | 0.5 | µA |
    | 总电容 | Ct | - | - | 200 | pF |
    额定参数:
    - 静电放电电压(接触放电):±10 kV
    - 结温:150℃
    - 存储温度:-55到150℃

    产品特点和优势


    DF2S24FS 具备以下几个显著特点:
    - 高可靠性:经过严格测试,能够在 ±10 kV 的静电放电条件下正常工作。
    - 紧凑封装:采用 SOD-923 封装,体积小且易于安装。
    - 低动态阻抗:动态阻抗较低,可有效降低脉冲峰值电压,保护敏感电路免受冲击。
    - 广泛应用:适用于多种电子设备,如手机、平板电脑、PCB 等。
    这些特点使 DF2S24FS 在 ESD 保护领域具有较高的市场竞争力和广泛的应用前景。

    应用案例和使用建议


    应用案例:
    - 消费电子产品:手机、平板电脑、笔记本电脑等设备中广泛用于保护电路免受静电损坏。
    - 工业控制系统:在自动化设备和机器人中,用于保护信号线和电源接口。
    使用建议:
    - 在组装过程中要特别注意防静电措施,避免设备受损。
    - 在选择匹配的封装时,应优先考虑 SOD-923 封装,因为它是推荐使用的封装形式。
    - 根据具体应用需求,正确设置反向电压和动态阻抗,确保最佳的保护效果。

    兼容性和支持


    兼容性:
    - DF2S24FS 兼容于大多数需要 ESD 保护的电子设备。
    - 建议与相关的 ESD 保护电路及设计规范一起使用,以获得更好的保护效果。
    支持:
    - 东芝公司提供详细的文档和数据手册,方便工程师进行设计和选型。
    - 如果在使用过程中有任何疑问或问题,可以联系东芝销售代表获取技术支持。

    常见问题与解决方案


    1. 问题:产品安装后出现异常电流。
    - 解决方法:检查接线是否正确,特别是负极和正极是否接反。

    2. 问题:设备在遭遇静电放电时没有反应。
    - 解决方法:确认产品型号是否适合当前应用,并检查电路是否正确连接。

    总结和推荐


    DF2S24FS 作为一款高性能的 ESD 保护二极管,具备出色的防护能力和广泛的适用范围。其独特的技术和设计使其成为市场上领先的 ESD 保护元件之一。因此,强烈推荐使用这款产品,尤其是在需要严格 ESD 保护的应用场合。如果您需要进一步的技术支持或更详细的信息,建议联系东芝的销售代表获取帮助。

DF2S24FS,L3M参数

参数
击穿电压 22.8V
峰值脉冲电流 -
峰值脉冲功率 -
极性 单向
工作电压 19V
箝位电压 -
长*宽*高 800μm(长度)*400μm(高度)
通用封装 SOD-923
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

DF2S24FS,L3M厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

DF2S24FS,L3M数据手册

厂牌 PDF简要描述 下载
TOSHIBA TVS二极管/ESD抑制器 TOSHIBA DF2S24FS,L3M DF2S24FS,L3M数据手册

DF2S24FS,L3M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2273+ ¥ 0.1518
2274+ ¥ 0.1465
2275+ ¥ 0.1439
2277+ ¥ 0.1426
库存: 95231
起订量: 2277 增量: 1
交货地:
最小起订量为:2277
合计: ¥ 324.7
直接购买
加入购物车
