首页  >  产品百科  >  XC6120N182NR-G

XC6120N182NR-G

产品分类: 电源监控芯片
产品描述: 否 400nA,500nA 低有效 CMOS,Open Drain 1 1.8V 6V 否 是 SSOT-24 贴片安装,黏合安装
供应商型号: 3534827
供应商: 海外现货
标准整包数: 5

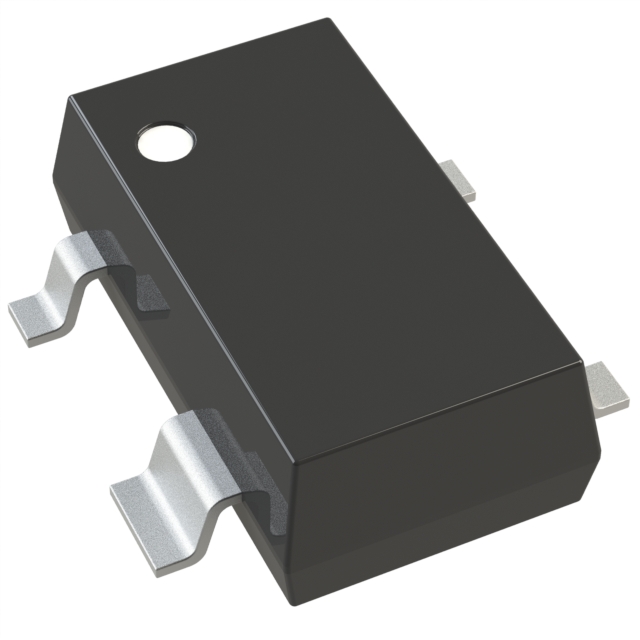

TOREX SEMICONDUCTOR 电源监控芯片 XC6120N182NR-G

XC6120N182NR-G概述

    XC6120 系列高精度超小型低功耗电压检测器

    1. 产品简介


    XC6120 系列是高度精确且具有低功耗特性的电压检测器,采用CMOS技术和激光修剪技术制造。这类电压检测器适用于需要高精度和低功耗的应用场景,特别是在移动设备领域表现出色。XC6120系列具有超小的封装尺寸,非常适合高密度安装。此外,XC6120系列提供CMOS输出和N沟道开漏输出两种配置选择。

    2. 技术参数


    - 输入电压范围:VSS-0.3V ~ 7.0V
    - 输出电流:最高10mA
    - 输出电压范围:VSS-0.3V ~ VIN+0.3V(CMOS输出);VSS-0.3V ~ 7.0V(N沟道开漏输出)
    - 功耗:USP-3为120mW,SSOT-24为150mW
    - 工作温度范围:-40°C ~ +85°C
    - 存储温度范围:-55°C ~ +125°C
    - 检测电压范围:1.0V ~ 5.0V(步长为0.1V)
    - 检测精度:当检测电压≥1.5V时为±2%,当检测电压<1.5V时为±30mV
    - 迟滞宽度:±100ppm/°C(典型值)
    - 供电电流:在检测电压为2.7V时,检测电压为2.97V时为0.6μA
    - 输出配置:CMOS输出或N沟道开漏输出
    - 封装形式:USP-3,SSOT-24

    3. 产品特点和优势


    XC6120系列的主要特点和优势如下:
    - 高精度:检测电压在1.5V以上时精度可达±2%,低于1.5V时精度可达±30mV。
    - 低功耗:在2.7V的检测电压下,输入电压为2.97V时仅为0.6μA。
    - 宽工作电压范围:支持0.7V到6.0V的工作电压范围。
    - 优良的温度特性:检测电压的温度特性为±100ppm/°C(典型值)。
    - 适应多种应用:适用于微处理器复位电路、内存电池备份电路、电源启动复位电路、电源失效检测等多种应用。

    4. 应用案例和使用建议


    XC6120系列广泛应用于各种电子设备中,如微处理器复位电路、电池监测系统等。例如,在一个典型的微处理器复位电路中,XC6120可作为电压检测模块,确保微处理器仅在稳定的电源条件下启动。
    使用建议:
    - 在连接电阻时,请确保电阻值小于10kΩ,并且电容值大于0.1μF,以避免由于波动导致的错误读数。
    - 使用N沟道开漏配置,以确保更好的稳定性。

    5. 兼容性和支持


    XC6120系列支持USP-3和SSOT-24封装形式,可以与多种设备兼容。Torex公司提供了丰富的技术支持和文档资源,确保用户能够充分利用这款电压检测器的所有功能。

    6. 常见问题与解决方案


    - 问题一:电源电压不稳定时,输出电压不稳定。
    - 解决方案:确保输入频率的上升和下降时间超过几微秒/伏。

    - 问题二:检测和释放电压出现误差。
    - 解决方案:使用100kΩ的上拉电阻来稳定输入电压。
    - 问题三:输出出现振荡现象。
    - 解决方案:确保输入电阻小于10kΩ,并且电容值大于0.1μF。

    7. 总结和推荐


    XC6120系列作为一种高性能的电压检测器,凭借其高精度、低功耗、宽工作电压范围和优良的温度特性,在多个应用领域都有显著的优势。它特别适合于需要高精度和低功耗的应用场景。强烈推荐在移动设备和其他需要精密控制的应用中使用XC6120系列电压检测器。

XC6120N182NR-G参数

参数
输出类型 CMOS,Open Drain
监控数量 1
复位 低有效
电池备用开关
最大工作供电电压 6V
应用场景 -
最小工作供电电压 1.8V
看门狗计时器
工作电源电流 400nA,500nA
重置延迟时间 -
人工复位
通用封装 SSOT-24
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XC6120N182NR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6120N182NR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 电源监控芯片 TOREX SEMICONDUCTOR XC6120N182NR-G XC6120N182NR-G数据手册

XC6120N182NR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.0618
10+ ¥ 1.6244
100+ ¥ 1.4995
500+ ¥ 1.3995
1000+ ¥ 1.3745
5000+ ¥ 1.3495
10000+ ¥ 1.3495
库存: 840
起订量: 35 增量: 0
交货地:
最小起订量为:10
合计: ¥ 16.24
