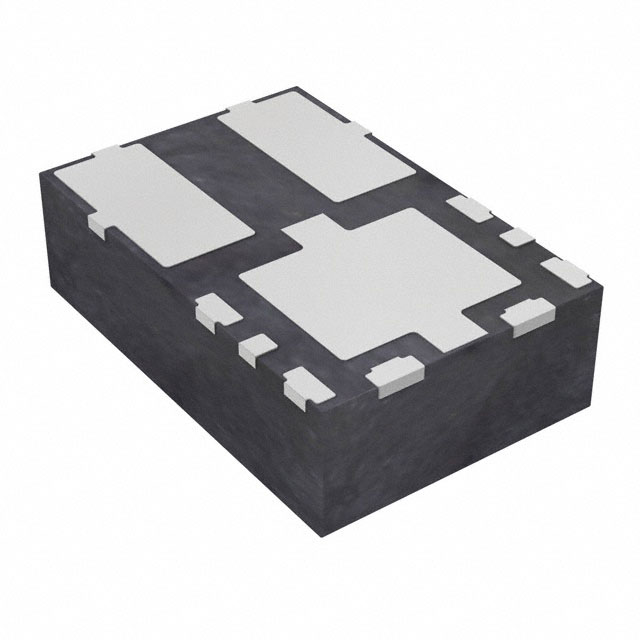

XCL211B082DR

产品分类: DC-DC稳压器
产品描述: Buck 2.4MHz 1 900mV~6V 900mV 6V 2.7V USP-11B01 贴片安装,黏合安装 3.1mm*4.7mm*1.3mm
供应商型号: 3535971
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL211B082DR

XCL211B082DR概述

    XCL211/XCL212系列微型DC/DC转换器

    产品简介


    XCL211/XCL212系列是一款同步降压型微型DC/DC转换器,集成了一个电感器和控制IC在一个小巧的封装(尺寸为3.1mm×4.7mm,高1.3mm)。该系列芯片广泛适用于便携式导航设备、平板电脑、笔记本电脑以及可穿戴设备等多种场合。

    技术参数


    - 输入电压范围:2.7V~6.0V
    - 输出电压范围:0.9V~VIN(FB电压=0.8V±2%)
    - 最大输出电流:2.0A
    - 开关频率:2.4MHz(±15%)
    - 最大占空比:100%
    - 工作温度范围:-40℃~85℃
    - 热关断温度:150℃
    - 软启动时间:1.0ms(典型值)
    - 效率:高达94%(VIN=5.0V, VOUT=3.3V)

    产品特点和优势


    - 集成电感器:简化电路设计,减少因布线引起的噪声和其他操作问题。
    - 宽输入电压范围:支持2.7V到6.0V的输入电压,能够满足多种应用需求。
    - 高效能:通过采用同步整流技术,最高效率可达94%。
    - 快速启动:软启动时间为1.0ms,可快速启动。
    - 内置保护功能:具有欠压锁定保护(UVLO)功能,内置限流电路和过温保护功能,确保系统安全稳定运行。
    - 兼容性良好:符合欧盟RoHS标准,无铅环保。

    应用案例和使用建议


    - 应用案例:XCL211/XCL212系列已被成功应用于可穿戴设备、平板电脑、笔记本电脑和便携式导航设备等领域。在这些应用中,XCL211/XCL212系列能够提供稳定的电源供应,提高系统的整体效能。
    - 使用建议:在进行设计时,建议使用陶瓷电容器作为输入电容(CIN)和输出电容(CL),以确保良好的纹波抑制效果。此外,在高频应用中,适当调整电感值,确保系统的稳定性。

    兼容性和支持


    - 兼容性:XCL211/XCL212系列可与各种标准陶瓷电容器兼容,确保广泛的应用范围。
    - 支持服务:制造商提供详尽的技术文档和支持服务,帮助用户顺利集成和调试系统。

    常见问题与解决方案


    - 问题1:IC启动时出现不稳定现象。
    - 解决方案:检查输入电容(CIN)和输出电容(CL)的选型,确保它们与IC兼容且容量合适。
    - 问题2:负载变化时,输出电压波动较大。
    - 解决方案:调整外部电阻(R1和R2)的分压比,使反馈电压更接近参考电压,从而改善稳压性能。
    - 问题3:系统在高温环境下工作时,IC自动关断。
    - 解决方案:确保散热设计合理,必要时增加外部散热片或风扇以降低工作温度。

    总结和推荐


    XCL211/XCL212系列凭借其紧凑的设计、高效的转换能力和丰富的保护功能,在各类应用中表现优异。尤其是对于需要高效率、高可靠性的便携式设备,该系列产品是理想的选择。因此,强烈推荐在相关项目中使用XCL211/XCL212系列微型DC/DC转换器。

XCL211B082DR参数

参数
同步整流器 -
输出类型 -
最小输入电压 2.7V
功能 -
最大输出电压 900mV~6V
最小输出电压 900mV
拓扑 Buck
开关频率 2.4MHz
最大输入电压 6V
输出数量 1
长*宽*高 3.1mm*4.7mm*1.3mm
通用封装 USP-11B01
安装方式 贴片安装,黏合安装
应用等级 商用级
包装方式 卷带包装

XCL211B082DR厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL211B082DR数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL211B082DR XCL211B082DR数据手册

XCL211B082DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.0305
10+ ¥ 14.7974
50+ ¥ 13.8109
100+ ¥ 13.5642
250+ ¥ 13.5642
500+ ¥ 13.3176
1000+ ¥ 13.3176
2500+ ¥ 13.3176
库存: 912
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.03
