XC6192AA10ER-G

产品分类: 其他驱动器
产品描述: 高端 USP-8B06 贴片安装,黏合安装
供应商型号: 3535047
供应商: 海外现货
标准整包数: 1

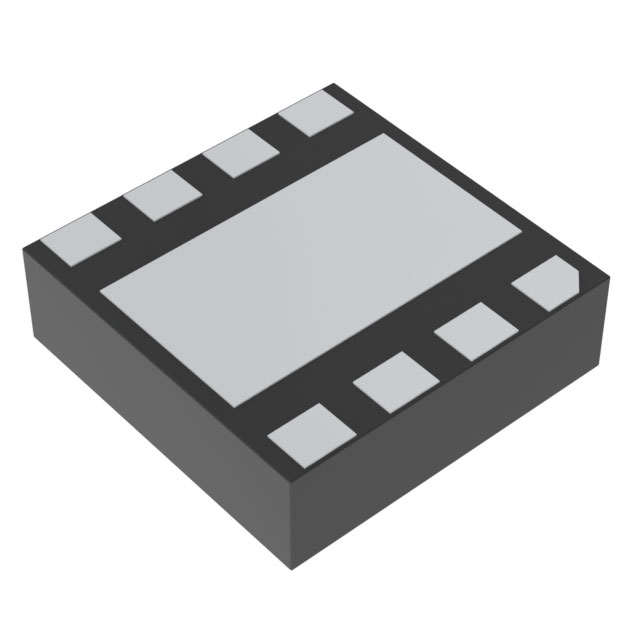

TOREX SEMICONDUCTOR 其他驱动器 XC6192AA10ER-G

XC6192AA10ER-G概述

    XC6192 系列电源节省型按钮负载开关

    1. 产品简介


    XC6192 系列是专为电池驱动设备设计的按钮负载开关。其内置高边开关通过按钮控制开启(关闭也适用于XC6192A类型),并可通过MCU或其他设备输入的低电平信号到SHDN引脚来关闭。该IC具备输出电容涌流限制功能和短路保护功能,实现了智能化的负载开关。它支持多种延迟时间和不同的关断方式,从而可以轻松地实现电池供电设备的主开关功能。

    2. 技术参数


    - 输入电压范围:2.5V ~ 6.0V
    - 待机电流:0.01μA(典型值)/ 关闭状态
    - 静态电流:0.45μA(典型值)/ 打开状态
    - 输出电流:400mA(VIN=2.5V, Ta=25℃)
    - 开启延迟时间(TOND):0.5s, 1.0s, 3.0s 或 5s
    - 关闭方法:类型A - 通过输入“H”电平到SHDN引脚;通过在TOFFD期间输入“L”电平到SW引脚
    - 关闭延迟时间(TOFFD):3s, 5s, 10s 或 15s
    - 操作环境温度:-40℃ ~ 85℃
    - 封装形式:USP-8B06

    3. 产品特点和优势


    XC6192 系列产品具有智能控制功能,能够有效抑制开机时的涌流,防止系统进入欠压状态。同时,具备短路保护功能,可以检测并立即切断输出线路。该系列负载开关还具备低泄漏电流(典型值为10nA),有助于延长电池寿命。适用于可穿戴设备、无线耳机/耳塞、移动设备等多种需要按钮控制的应用场景。

    4. 应用案例和使用建议


    XC6192 系列广泛应用于各类带按钮的设备,如可穿戴设备和无线耳机。为了确保最佳性能,在使用时应注意以下几点:
    - 确保在关机前完成所有必要的准备步骤,以避免安全风险。
    - 考虑输出电容对启动负载电流的影响,以避免VOUT未能完全启动的问题。

    5. 兼容性和支持


    XC6192 系列支持多种电源管理IC(PMIC)、线性稳压器(LDO)或DC/DC转换器,并可与这些设备无缝集成。此外,制造商提供全面的技术支持,包括产品选择指南和详细的安装文档。

    6. 常见问题与解决方案


    - 问题:开机时VOUT未能完全启动。
    - 解决办法:请检查启动负载电流是否超过规定值,通常不超过350μA(直流)。如果启动负载电流较高,可以通过启用PG引脚实现。
    - 问题:无法正常工作,怀疑短路。
    - 解决办法:请确保VOUT引脚电压不超过短路检测电压VSHORT。如果发现短路,设备会自动切断输出以保护电路。

    7. 总结和推荐


    XC6192 系列负载开关凭借其智能化的设计、出色的电源管理能力和丰富的保护功能,非常适合于电池驱动设备的应用。总体来看,这款产品在功耗控制、启动性能和安全性方面表现出色,因此我们强烈推荐使用。
    这篇高质量的文章涵盖了产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持,以及常见问题与解决方案,旨在帮助读者全面了解XC6192系列负载开关的特点及其适用场景。

XC6192AA10ER-G参数

参数
拓扑 高端
驱动数量 -
通用封装 USP-8B06
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6192AA10ER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6192AA10ER-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 其他驱动器 TOREX SEMICONDUCTOR XC6192AA10ER-G XC6192AA10ER-G数据手册

XC6192AA10ER-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
