XC6504A121MR-G

产品分类: LDO稳压器
产品描述: 40dB 1.27μA 正极 Fixed 150mA 1 1.2V 1.4V 1.2V 6V 1.93V@ 150mA 50mV 0.19%/V SOT-25-5 贴片安装,黏合安装
供应商型号: ET-3535468
供应商: 海外现货
标准整包数: 5

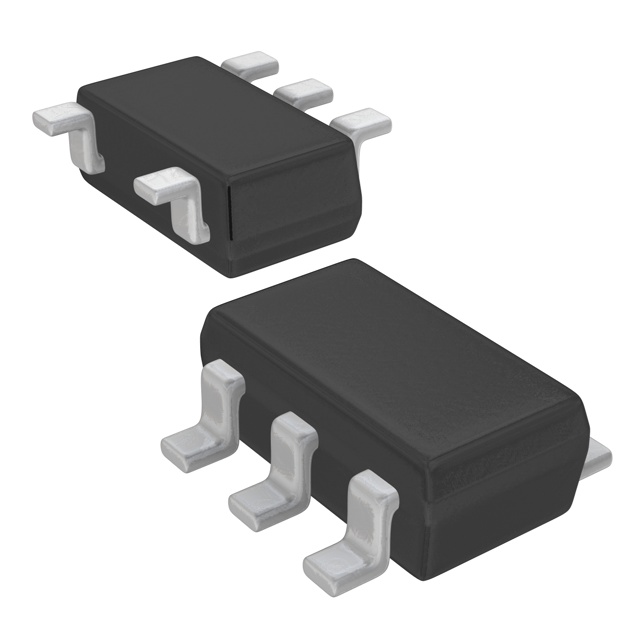

TOREX SEMICONDUCTOR LDO稳压器 XC6504A121MR-G

XC6504A121MR-G概述


    产品简介


    XC6504 系列是一款高精度的 CMOS 电压调节器,旨在提供非常低的供电电流操作,仅为 0.6μA。这款电压调节器特别适用于需要较低输出电流的应用场合,例如移动设备、无线局域网模块和各种相机模块。XC6504 系列还采用了超级小封装 USPN-4B02(尺寸为 0.75 x 0.95mm),并且能够不依赖外部电容的情况下保持稳定运行,从而极大地节省电路板空间。

    技术参数


    - 输入电压范围:1.4V~6.0V
    - 输出电压范围:1.1V~5.0V(以 0.1V 为增量)
    - 输出精度:±0.02V(VOUT<2.0V),±1%(VOUT≥2.0V)
    - 温度稳定性:±50ppm/℃
    - 最大输出电流:150mA
    - 低导通电阻:3.3Ω(VOUT=3.0V 时)
    - 待机电流:0.01μA
    - 保护电流:电流限制器,短路保护
    - 自动放电电阻:280Ω~640Ω
    - 工作环境温度:-40℃~+85℃

    产品特点和优势


    XC6504 系列的主要优势在于其超低的供电电流(0.6μA),可以显著延长电池寿命。此外,由于其不依赖外部电容的稳定运行能力,极大地节省了电路板空间。同时,其出色的内部相位补偿使得即使没有输出电容也能保持稳定的输出电压。XC6504 的高精度输出和优秀的温度稳定性使其在严苛环境下也能保持稳定的性能表现。

    应用案例和使用建议


    XC6504 系列广泛应用于移动设备、无线局域网模块及各种模块(如无线和摄像头模块)。在这些应用中,用户可以通过控制 CE 引脚来实现设备的开关控制,从而减少电流消耗。为了确保最佳性能,建议将输入电容(CIN)和输出电容(CL)尽可能靠近 IC 连接,特别是当需要稳定输入电压时。

    兼容性和支持


    XC6504 系列支持低 ESR 陶瓷电容器,并且与多种封装形式(USPN-4B02、SSOT-24、SOT-25 和 USPQ-4B04)兼容。此外,Torex 公司提供了详尽的技术支持文档和售后服务,确保用户能够顺利使用并维护该产品。

    常见问题与解决方案


    1. 问:当 CE 引脚处于高电平时,输出电压不稳定怎么办?
    答:确保 CE 引脚接地或连接到任意电压源。切勿让 CE 引脚处于悬空状态。

    2. 问:在高温环境下使用时,输出电压波动较大怎么办?
    答:尽量选择具有更宽工作温度范围的型号,并注意散热设计,确保 IC 工作在允许的温度范围内。

    3. 问:当负载电流达到最大限值时,如何避免损坏?
    答:使用外部限流电路,并确保在输出电流接近限值时进行调整。

    总结和推荐


    综上所述,XC6504 系列以其极低的供电电流、高精度输出和卓越的温度稳定性,在移动设备、无线通信等领域具有显著的优势。对于需要长续航能力和高效能的应用场合,XC6504 是一个值得考虑的选择。此外,其灵活的封装选项和可靠的技术支持也使其成为广泛应用的理想选择。强烈推荐该产品给需要高效能和低功耗解决方案的工程师们。

XC6504A121MR-G参数

参数
最大输入电压 6V
线路调节 0.19%/V
最小输入电压 1.4V
极性 正极
输出类型 Fixed
纹波抑制-PSRR 40dB
最大输出电压 1.2V
输出电流 150mA
负载调节 50mV
Iq-静态电流 1.27μA
稳压器数量 1
最大压差@电流 1.93V@ 150mA
最小输出电压 1.2V
通用封装 SOT-25-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XC6504A121MR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6504A121MR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6504A121MR-G XC6504A121MR-G数据手册

XC6504A121MR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
