XC9265B301MR-G

产品分类: DC-DC稳压器
产品描述: Buck Yes Fixed 1 3V 3V 6V 2V SOT-25 贴片安装,黏合安装
供应商型号: 3535759
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XC9265B301MR-G

XC9265B301MR-G概述

    XC9265 系列超低功耗同步降压 PFM DC/DC 转换器

    产品简介


    XC9265 系列是一款超低功耗同步整流型脉冲频率调制(PFM)降压 DC/DC 转换器。该系列内置一个 0.4Ω (典型值) P 沟道驱动器和一个 0.4Ω (典型值) N 沟道同步开关晶体管,设计允许使用陶瓷电容器。这种高效率的产品特别适用于电池供电设备,能提供持久的电池寿命。

    技术参数


    - 输入电压范围:2.0V 至 6.0V
    - 输出电压设置:1.0V 至 4.0V(精度±2.0%,步长0.05V)
    - 输出电流:
    - XC9265A/C:200mA
    - XC9265B/D:50mA
    - 驱动晶体管:
    - P沟道驱动晶体管:0.4Ω (典型值)
    - N沟道同步整流开关晶体管:0.4Ω (典型值)
    - 供应电流:0.50μA(典型值,VOUT(T)=1.8V时)
    - 控制方式:PFM 控制
    - 高瞬态响应:50mV(VIN=3.6V,VOUT=1.8V,IOUT=10μA至50mA)
    - PFM 切换电流:
    - XC9265A/C:330mA
    - XC9265B/D:180mA
    - 功能:短路保护
    - CL 放电:XC9265C/D
    - UVLO
    - 兼容陶瓷电容器
    - 工作环境温度:-40°C 至 +85°C

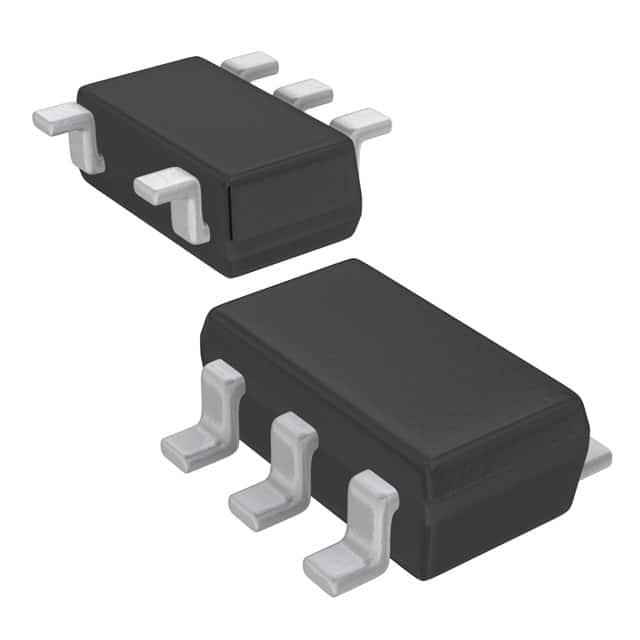

    - 封装:SOT-25, USP-6EL
    - 环保:符合欧盟 RoHS 标准,无铅

    应用案例和使用建议


    XC9265 系列广泛应用于多种领域,包括但不限于:
    - 可穿戴设备:适用于各种可穿戴设备的电源管理,如智能手表、健康监测设备。
    - 智能电表:适合于智能电网的低功耗需求,确保设备稳定运行。
    - 蓝牙单元:蓝牙设备中常用以提高能源效率。
    - 能量收集装置:在能量收集设备中,有效利用微弱电源。
    - 备用电源电路:作为主电源的备份,保证系统在突发情况下仍能正常工作。
    - 便携式游戏机:为游戏设备提供高效的电源转换。
    使用建议:
    - 在选择具体型号时,需根据所需输出电流和是否需要 CL 放电功能来决定。
    - 为了优化性能,在设计电路时应注意匹配合适的电感和电容值。

    兼容性和支持


    XC9265 系列与多种陶瓷电容器兼容,确保了广泛的适用性。制造商提供了全面的技术支持和维护服务,确保用户在使用过程中遇到问题时能够得到及时帮助。

    常见问题与解决方案


    1. 问题:启动时转换效率低。
    - 解决方案:检查输入电压是否达到最低启动电压(2.0V),确保外部电容和电感值符合要求。
    2. 问题:输出电压不稳定。
    - 解决方案:确认外部电阻连接正确,输出电压设定符合规范。如果问题持续存在,请检查焊接和线路连接。

    总结和推荐


    XC9265 系列凭借其超低功耗、高效率和广泛应用性,成为市场上极具竞争力的解决方案。它不仅适用于电池供电设备,还能在智能电表、可穿戴设备等多种场合发挥重要作用。总体而言,该产品表现出色,推荐给对高效能电源管理有需求的应用开发者和工程师。
    通过以上详细的分析,XC9265 系列不仅满足基本的功能需求,还具备出色的性能表现和广泛的应用前景,是值得推荐使用的优质产品。

XC9265B301MR-G参数

参数
最大输入电压 6V
最小输入电压 2V
最小输出电压 3V
输出数量 1
同步整流器 Yes
输出类型 Fixed
功能 Step-Down
最大输出电压 3V
拓扑 Buck
开关频率 -
通用封装 SOT-25
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XC9265B301MR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9265B301MR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9265B301MR-G XC9265B301MR-G数据手册

XC9265B301MR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.6141
10+ ¥ 5.7682
100+ ¥ 5.1683
500+ ¥ 5.076
1000+ ¥ 4.9837
3000+ ¥ 4.9837
6000+ ¥ 4.9837
9000+ ¥ 4.9837
库存: 86
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.61
