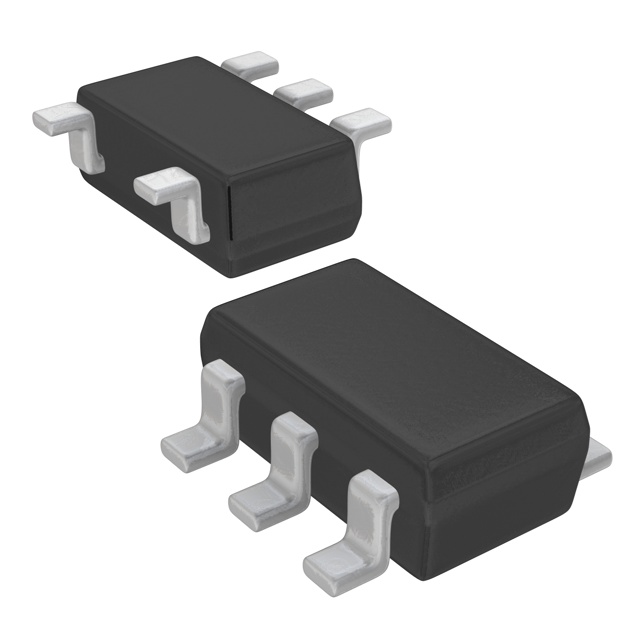

XC6135N05AMR-G

产品分类: 电源监控芯片
产品描述: 否 59mA 低有效 Active Low,Open Drain 1 1.1V 6V 否 否 SOT-25 贴片安装,黏合安装
供应商型号: 3534918
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR 电源监控芯片 XC6135N05AMR-G

XC6135N05AMR-G概述

    XC6135系列超低功耗电压检测器技术手册

    1. 产品简介


    XC6135系列是一种超低功耗电压检测器,具有高精度检测功能,采用CMOS工艺和激光修整技术制造。其显著特点是分离的感测引脚(Sense Pin),允许IC监测其他电源。即使被监测电源的电压降至0V,XC6135也能保持检测状态。这款产品适用于从0.5V开始的低电压检测。XC6135系列提供USPQ-4B05、SSOT-24和SOT-25三种封装形式,特别适合便携式设备的小型设计和高密度安装应用。
    主要应用领域包括:
    - 能量收集
    - 可穿戴设备
    - 智能电表
    - 微处理器逻辑复位电路
    - 系统电池寿命和充电电压监控
    - 上电复位电路
    - 电源故障检测

    2. 技术参数


    XC6135系列的技术规格如下:
    - 供电电压范围: 1.1V ~ 6.0V
    - 检测电压范围: 0.5V ~ 5.0V (以0.1V为步长)
    - 输出类型: CMOS(Nch开漏)
    - 静态电流:
    - 检测时: 53nA (典型值)
    - 释放时: 44nA (典型值)
    - 温度系数: ±50ppm/℃ (典型值)
    - 迟滞宽度:
    - A/C类型: VDF×5.0% (典型值)
    - B/D类型: 2mV ~ 28mV (典型值)
    - 峰值无定义操作电压:
    - A/B类型: VIN < 0.4V 时 0.1V ~ 0.38V (典型值)
    - UVLO释放电压:
    - VIN = 0V → 1.1V 时 0.82V ~ 1.05V (典型值)
    - UVLO检测电压:
    - VIN = 1.1V → 0V 时 0.57V ~ 0.79V (典型值)
    - UVLO释放延迟时间:
    - VIN = 0V → 1.1V 时 157μs ~ 290μs (典型值)
    - 释放延迟时间:
    - VIN = 6.0V 时 44μs ~ 200μs (典型值)

    3. 产品特点和优势


    XC6135系列的独特功能和优势包括:
    - 超低功耗: 最大静态电流仅为44nA,非常适合电池供电的应用。
    - 高精度检测: ±10mV(0.5V ~ 1.1V)至±30mV(0.5V ~ 1.1V, -40°C ~ 105°C),保证了检测的准确度。
    - 温度特性: 温度系数为±50ppm/℃,确保了在不同温度下的稳定性。
    - 迟滞宽度: A/C类型迟滞宽度为VDF×5.0%,B/D类型为2mV ~ 28mV,增强了抗干扰能力。
    - 灵活的封装: 提供USPQ-4B05、SSOT-24和SOT-25三种封装形式,便于集成到不同的应用环境中。

    4. 应用案例和使用建议


    XC6135系列广泛应用于多个领域,如能量收集、可穿戴设备和智能电表。以下是一些具体应用案例及其建议:
    - 能量收集: 在这种情况下,XC6135可以作为微功耗的监测装置,帮助延长系统的运行时间。
    - 使用建议: 确保将VIN和VSEN正确连接,并合理设置迟滞宽度以减少误触发。

    - 可穿戴设备: 适用于需要长时间监测电源状态且功耗极低的场合。
    - 使用建议: 选择合适的封装形式(如SSOT-24或SOT-25),并注意温度变化可能对检测精度的影响。

    5. 兼容性和支持


    XC6135系列与大多数标准电子设备兼容,适用于各种电源系统的设计。制造商提供了详细的文档和技术支持,包括电气特性和机械结构等,确保用户能够充分利用其功能。

    6. 常见问题与解决方案


    以下是一些用户可能会遇到的问题及解决方法:
    - 问题: 静态电流异常增加。
    - 解决方案: 检查输入电压是否超过最大额定值,并确认所有接线连接正确无误。
    - 问题: 输出电压不稳定。
    - 解决方案: 检查是否有外部电源噪声干扰,并尝试在VIN和VSS之间插入一个去耦电容以滤波。

    7. 总结和推荐


    XC6135系列是一款非常出色的超低功耗电压检测器,适用于各种需要精密电压检测和监控的应用。其出色的性能和多样化的封装形式使其在市场上具有很强的竞争力。综上所述,我强烈推荐使用XC6135系列,特别是对于那些需要高精度、低功耗的应用场景。

XC6135N05AMR-G参数

参数
最大工作供电电压 6V
看门狗计时器
监控数量 1
输出类型 Active Low,Open Drain
重置延迟时间 -
应用场景 -
电池备用开关
工作电源电流 59mA
最小工作供电电压 1.1V
人工复位
复位 低有效
通用封装 SOT-25
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
