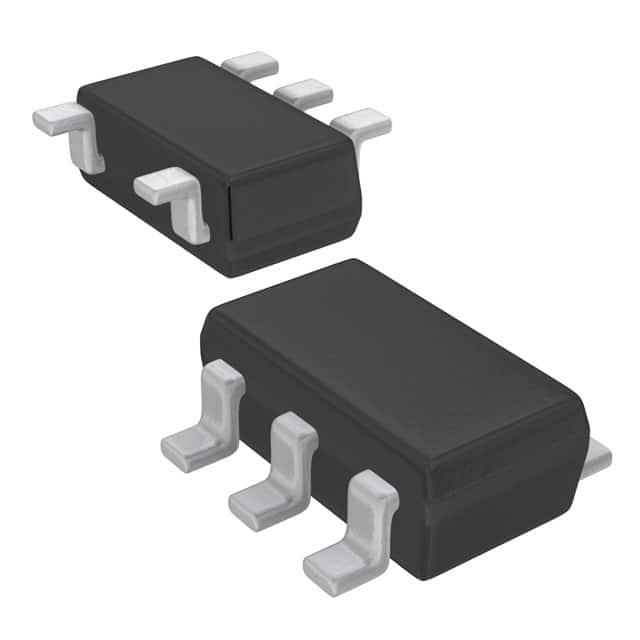

XC9265A151MR-G

产品分类: DC-DC稳压器
产品描述: Buck Yes Fixed 1 1.5V 1.5V 6V 2V SOT-25 贴片安装,黏合安装
供应商型号: ET-3535737
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XC9265A151MR-G

XC9265A151MR-G概述

    XC9265系列超低功耗同步降压型PWM DC/DC转换器技术手册

    1. 产品简介


    XC9265系列是超低功耗同步整流式脉冲频率调制(PFM)降压型DC/DC转换器。内置了一个0.4Ω(典型值)的P沟道驱动器和一个0.4Ω(典型值)的N沟道同步开关晶体管,允许使用陶瓷电容器。通过PFM控制实现了低静态电流,使其适用于需要高效率和长电池寿命的电池供电设备。产品的主要特点是低静态电流、高效能以及适用于宽范围输入电压的应用。

    2. 技术参数


    - 输入电压范围:2.0V~6.0V
    - 输出电压设置:1.0V~4.0V(精度±2.0%,步进0.05V)
    - 输出电流:
    - XC9265A/C:200mA
    - XC9265B/D:50mA
    - 驱动器晶体管:
    - P沟道:0.4Ω(典型值)
    - N沟道:0.4Ω(典型值)
    - 静态电流:0.50μA(VOUT=1.8V时)
    - 控制方法:PFM控制
    - 高速瞬态响应:50mV(VIN=3.6V, VOUT=1.8V, IOUT=10μA→50mA)
    - PWM切换电流:
    - XC9265A/C:330mA
    - XC9265B/D:180mA
    - 功能:短路保护、CL放电(XC9265C/D)
    - 系统兼容性:兼容陶瓷电容器
    - 工作环境温度:-40℃~+85℃
    - 封装:SOT-25、USP-6EL
    - 环境友好:符合欧盟RoHS标准,无铅

    3. 产品特点和优势


    XC9265系列具有以下特点和优势:
    - 低静态电流:0.50μA,适用于电池供电设备。
    - 高效能:高达95%的转换效率,适合高要求应用。
    - 高集成度:仅需电感、CIN和CL电容器即可构成降压电路。
    - 耐高温和低温环境:工作温度范围广泛,适应多种恶劣环境。
    - 高可靠性:短路保护和UVLO功能保证系统的稳定运行。
    - 小型封装:SOT-25、USP-6EL,便于嵌入各种小型设备中。

    4. 应用案例和使用建议


    XC9265系列广泛应用于:
    - 智能穿戴设备
    - 蓝牙单元
    - 智能电表
    - 能量采集装置
    - 备用电源电路
    - 便携游戏机
    - 单锂离子电池供电设备
    对于这些应用,建议如下:
    - 在设计电路时注意输入输出电压的选择,确保满足系统需求。
    - 根据应用环境选择合适的封装和配置。
    - 确保外部电容的正确连接,以获得最佳性能。
    - 对于低功耗应用,建议选用XC9265B或XC9265D型号。

    5. 兼容性和支持


    XC9265系列与多数陶瓷电容器兼容。厂商提供技术支持,包括样品申请、设计指导和技术文档,以帮助客户快速开发和部署产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定;确认电容参数是否正确 |
    | 无法进入待机模式 | 检查CE引脚是否正确接地或连接 |
    | 电路过热 | 检查散热设计,增加散热片 |

    7. 总结和推荐


    XC9265系列以其出色的性能和广泛的适用性,在多个领域表现出色。它具有高效率、低静态电流和宽工作温度范围的特点,特别适合电池供电设备及对体积有严格要求的应用。基于其多功能和高效性,强烈推荐用于新项目的开发。无论是智能穿戴设备还是便携式游戏机,XC9265都能提供可靠的支持。

XC9265A151MR-G参数

参数
同步整流器 Yes
拓扑 Buck
最大输入电压 6V
开关频率 -
最大输出电压 1.5V
输出类型 Fixed
最小输出电压 1.5V
功能 Step-Down
最小输入电压 2V
输出数量 1
通用封装 SOT-25
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC9265A151MR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC9265A151MR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XC9265A151MR-G XC9265A151MR-G数据手册

XC9265A151MR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
