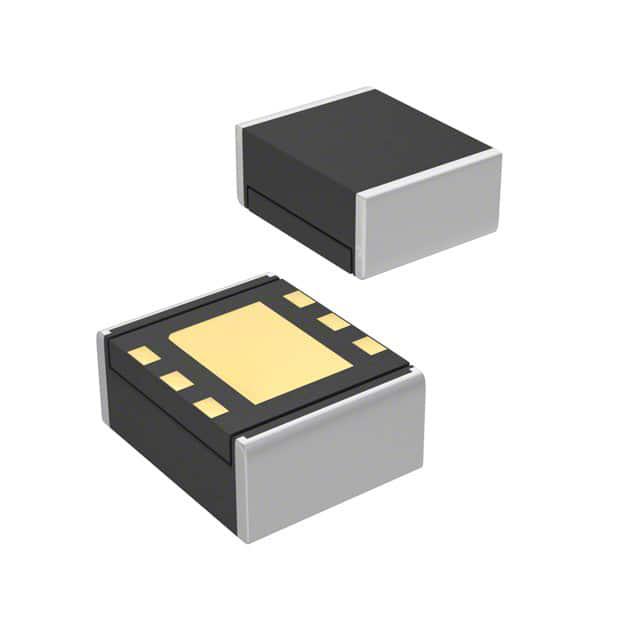

XCL201B121ER-G

产品分类: DC-DC稳压器
产品描述: Buck 1.2MHz 1 1.2V 6V 2V CL-2025-02 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 3535898
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL201B121ER-G

XCL201B121ER-G概述

    XCL201/XCL202系列微降压“微型DC/DC”转换器技术手册

    产品简介


    XCL201/XCL202系列是一款同步降压型微型DC/DC转换器,集成了电感和控制IC于一个2.5mm x 2.0mm、高度为1.0mm的小型封装中。该系列产品仅需外接两个电容即可配置稳定的电源输出,最大输出电流可达400mA,适用于多种移动设备及便携式电子产品。

    技术参数


    - 输入电压范围:2.0V ~ 6.0V
    - 输出电压范围:0.8V ~ 4.0V(±2.0%)
    - 最高效率:92%(输入电压4.2V,输出电压3.3V)
    - 最大输出电流:400mA
    - 振荡频率:1.2MHz(±15%)
    - 最大占空比:100%
    - 输出电容:低ESR陶瓷电容
    - 功能:电流限制电路(恒流与锁定)
    - 软启动电路内置
    - CL放电功能
    - 控制方式:PWM(XCL201)、PWM/PFM自动切换(XCL202)
    - 工作温度范围:-40°C ~ 85°C
    - 环境友好:符合欧盟RoHS标准,无铅

    产品特点和优势


    - 超小型封装(2.5mm × 2.0mm,厚度1.0mm),节省空间,适合紧凑型设计
    - 广泛的输入电压范围(2.0V ~ 6.0V),适用于多种电池供电系统
    - 内置软启动功能,避免启动时电流冲击
    - 自动PWM/PFM切换控制,确保轻负载至重负载全范围内高效运行
    - 低静态电流消耗(待机模式下电流小于1.0μA),提高整体能效
    - 采用内部设置的UVLO(欠压锁定)功能,确保系统稳定运行

    应用案例和使用建议


    - 移动电话、智能手机、蓝牙耳机、WiMAX手持设备(PDA、MID、UMPC)、便携式游戏机、数码相机、摄像机、固态硬盘(SSD)、便携导航设备(PND)等。
    - 使用时需要注意外部电容的选择,建议使用CIN(输入电容)和CL(输出电容)为陶瓷电容,以保证低ESR特性。

    兼容性和支持


    - 与市面上大多数常见的陶瓷电容兼容,能够方便地替换现有系统中的电感组件。
    - 厂商提供全面的技术支持和维护服务,确保用户能够在产品应用过程中得到及时帮助。

    常见问题与解决方案


    1. Q: 开机瞬间输出电压不稳定。
    A: 请检查外部电容的容量及ESR值是否符合要求,尤其是CIN和CL需要选择陶瓷电容。

    2. Q: 在高负载条件下效率降低。
    A: 可能是由于电感值或电容值不匹配导致,建议根据具体需求重新调整电感和电容的参数。

    总结和推荐


    XCL201/XCL202系列通过其卓越的小型化设计、宽输入电压范围、高效的能源管理和广泛的适用性,在多种应用中表现出色。特别是其高效率和低功耗的特点使其成为移动设备和便携式电子产品的理想选择。强烈推荐在类似应用场景中使用这款产品。

XCL201B121ER-G参数

参数
输出类型 -
最小输出电压 -
最大输入电压 6V
拓扑 Buck
最大输出电压 1.2V
输出数量 1
开关频率 1.2MHz
最小输入电压 2V
同步整流器 -
功能 -
长*宽*高 2.5mm*2mm*1mm
通用封装 CL-2025-02
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL201B121ER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL201B121ER-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL201B121ER-G XCL201B121ER-G数据手册

XCL201B121ER-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.8272
10+ ¥ 12.5229
50+ ¥ 11.2206
100+ ¥ 11.2206
250+ ¥ 11.0202
500+ ¥ 10.8198
1000+ ¥ 10.8198
库存: 1719
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.82
