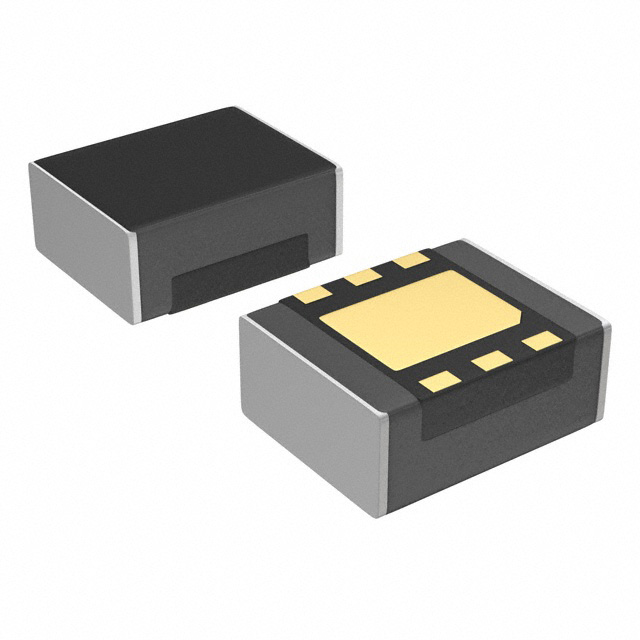

XCL210D121GR-G

产品分类: DC-DC稳压器
产品描述: Buck Fixed 1 1.2V 6V 2V CL-2025-02 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 3535965
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL210D121GR-G

XCL210D121GR-G概述

    XCL210 系列微型直流-直流转换器技术手册

    1. 产品简介


    XCL210 系列是基于同步降压型微直流-直流(micro DC/DC)转换器的产品,集成了电感和控制IC在一个小型封装(2.0mm×2.5mm,高1.0mm)内。其内部集成了一个电感,简化了电路设计,减少了噪声和其他操作上的麻烦。这款转换器的输入电压范围为2.0V至6.0V,可提供固定输出电压,适用于1.0V到4.0V(Type A/B/C/D)及0.6V到0.95V(Type F/H),间隔为0.05V。该系列支持广泛的应用场景,包括可穿戴设备、智能仪表、蓝牙模块、能量收集设备、备用电源电路和便携式游戏机等。

    2. 技术参数


    - 输入电压范围:2.0V 至 6.0V
    - 输出电压范围:Type A/B/C/D: 1.0V 至 4.0V (±2.0%)
    - Type F/H: 0.6V 至 0.95V (±2.0%)
    - 输出电流:Type A/C: 200mA
    - Type B/D/F/H: 50mA
    - 工作效率:最高可达95%
    - 开关频率:PFM 控制
    - 供电电流:0.5μA
    - 短路保护:内置
    - 温度范围:-40°C 至 +85°C
    - 封装:CL-2025-02
    - 环保:符合欧盟RoHS标准

    3. 产品特点和优势


    XCL210 系列具备多种优点,包括高效率、低功耗(待机电流小于0.1μA)、宽输入电压范围、集成的电感和短路保护功能。特别是Type C/D/H具有CL放电功能,可以快速将输出电容中的电荷放掉,从而确保设备进入待机模式时,输出电压迅速返回到地电位水平。这些特点使其成为在空间受限且对效率要求高的应用中理想的电源管理解决方案。

    4. 应用案例和使用建议


    XCL210 系列转换器非常适合用于需要紧凑、高效电源管理的应用场合。例如,在可穿戴设备中,它可以帮助延长电池寿命并提高设备的能效;在智能仪表中,可以确保即使在低电压条件下也能稳定工作;在能量收集设备中,通过高效的能量转换,可以最大化能量利用效率。
    建议在使用XCL210系列时,要确保外围元件(如陶瓷电容)的选择正确,并遵循制造商提供的典型应用电路图进行布线。此外,合理选择输入电压和输出电压组合,以达到最佳的工作效率。

    5. 兼容性和支持


    XCL210 系列转换器与多种外围元件和设备兼容,特别是低ESR陶瓷电容。此外,制造商提供了详尽的技术支持文档和客户服务,帮助用户解决可能遇到的问题。

    6. 常见问题与解决方案


    - 问题:启动时效率较低。
    解决方案:检查输入电压是否在规定范围内,并确认外围电路的连接正确。

    - 问题:在某些条件下,输出电压波动较大。
    解决方案:确保使用的陶瓷电容具有低ESR特性,并且布局合理,减少杂散电感。

    7. 总结和推荐


    XCL210 系列转换器凭借其高效、低功耗、宽输入电压范围以及集成的短路保护等功能,使其成为众多应用领域的理想选择。其紧凑的设计和卓越的性能使得它在市场竞争中具备强大的优势。因此,强烈推荐此产品给需要高性能、高效率电源管理的用户。
    综上所述,XCL210 系列转换器是一款出色的电子元件,值得在各种应用场合中推广和使用。

XCL210D121GR-G参数

参数
输出类型 Fixed
最大输出电压 1.2V
最小输出电压 -
开关频率 -
功能 -
最小输入电压 2V
同步整流器 -
输出数量 1
拓扑 Buck
最大输入电压 6V
长*宽*高 2.5mm*2mm*1mm
通用封装 CL-2025-02
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

XCL210D121GR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL210D121GR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL210D121GR-G XCL210D121GR-G数据手册

XCL210D121GR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
