XP161A1355PR-G

产品分类: 场效应管(MOSFET)
产品描述: 2W(Ta) 8V 1个N沟道 20V 50mΩ@ 2A,4.5V 4A 390pF@10V SOT-89 贴片安装
供应商型号: 3534778
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR 场效应管(MOSFET) XP161A1355PR-G

XP161A1355PR-G概述

    电子元器件技术手册:XP161A1355PR-G Power MOSFET

    1. 产品简介


    XP161A1355PR-G 是一款 N-通道功率 MOSFET(金属氧化物半导体场效应晶体管),具有低导通电阻和超高速开关特性。这种器件广泛应用于各种电子设备中,例如笔记本电脑、便携式电话、车载电源系统以及锂离子电池管理系统。由于其低导通电阻和高速开关特性,它能够高效地设置集成电路,从而节省能源。

    2. 技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏源电压 | Vdss | - | 20 | - | V |
    | 栅源电压 | Vgss | -8 | ±8 | +8 | V |
    | 漏极连续电流 | Id | - | 4 | - | A |
    | 漏极脉冲电流 | Idp | - | 16 | - | A |
    | 反向漏极电流 | Idr | - | 4 | - | A |
    | 通道功率耗散 | Pd | - | 2 | - | W |
    | 通道温度 | Tch | - | 150 | - | ℃ |
    | 存储温度 | Tstg | -55 | - | 150 | ℃ |

    3. 产品特点和优势


    - 低导通电阻:在不同的栅源电压下(Vgs=4.5V时为0.05Ω,Vgs=2.5V时为0.07Ω,Vgs=1.5V时为0.15Ω)表现出优异的低导通电阻特性,这使得器件在导电状态下非常节能。
    - 超高速开关:具有极短的开关时间,能够实现高效的能量转换。
    - 内置栅极保护二极管:有效防止静电损伤。

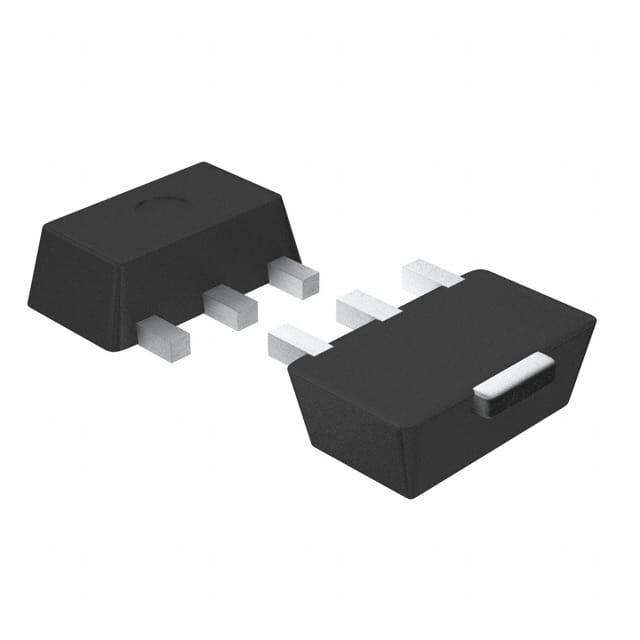

    - 小型封装:采用 SOT-89 封装,便于高密度安装。
    - 环保设计:符合欧盟 RoHS 标准,无铅。

    4. 应用案例和使用建议


    - 笔记本电脑:XP161A1355PR-G 适用于笔记本电脑电源管理,确保系统稳定且高效。
    - 手机:可应用于手机充电电路,提高充电效率并降低发热。
    - 车载电源系统:用于汽车电子系统的电源转换,适应恶劣的工作环境。
    - 锂离子电池管理系统:适用于电池充电和放电过程中的电压控制和保护。
    使用建议:确保在安装过程中使用陶瓷基板以优化热性能。对于高温环境的应用,建议监测温度以确保安全运行。

    5. 兼容性和支持


    - 兼容性:该器件与多种现有的 SOT-89 封装产品兼容,易于替换和集成。
    - 支持:制造商提供详细的技术文档和技术支持,以帮助客户进行产品选型和应用设计。

    6. 常见问题与解决方案


    - 问题:如何确保静电防护?
    - 解决办法:在安装前,确保所有工具和环境接地良好,避免静电累积。使用专用的防静电包装材料运输和储存器件。

    - 问题:如何确认器件的额定电流和电压?
    - 解决办法:仔细阅读技术手册中的绝对最大额定值部分,并遵循规定的电压和电流范围使用器件。

    7. 总结和推荐


    综上所述,XP161A1355PR-G Power MOSFET 在性能参数、开关速度、低导通电阻等方面表现出色,是一款极具竞争力的产品。其小巧的封装、环保设计以及广泛的适用性使其成为众多应用场景的理想选择。强烈推荐在需要高性能、高能效电子设备的设计中使用这款产品。

XP161A1355PR-G参数

参数
Vgs(th)-栅源极阈值电压 -
Id-连续漏极电流 4A
栅极电荷 -
Rds(On)-漏源导通电阻 50mΩ@ 2A,4.5V
通道数量 -
Ciss-不同 Vds 时的输入最大电容 390pF@10V
配置 -
最大功率耗散 2W(Ta)
Vgs-栅源极电压 8V
FET类型 1个N沟道
Vds-漏源极击穿电压 20V
通用封装 SOT-89
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XP161A1355PR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XP161A1355PR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 场效应管(MOSFET) TOREX SEMICONDUCTOR XP161A1355PR-G XP161A1355PR-G数据手册
