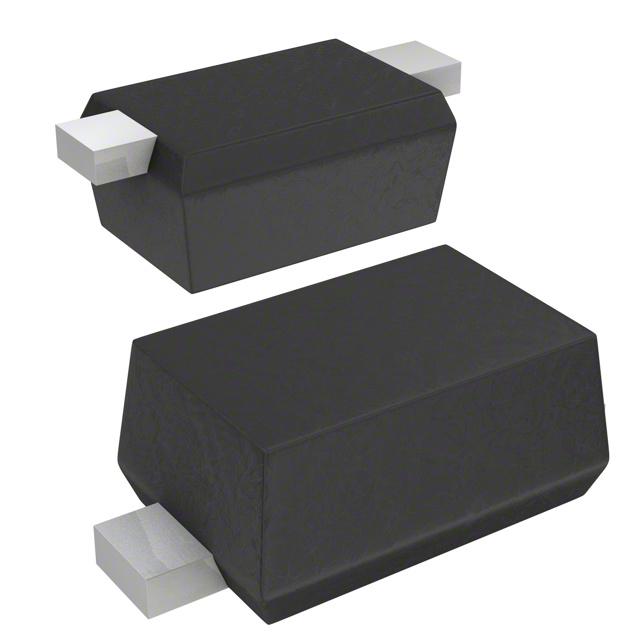

XBS053V15R-G

产品分类: 整流二极管/整流桥
产品描述: 20V 5A 8ns 100μA 500mA 独立式 SOD-523 贴片安装
供应商型号: 3534761
供应商: 海外现货
标准整包数: 5
TOREX SEMICONDUCTOR 整流二极管/整流桥 XBS053V15R-G

XBS053V15R-G概述

    XBS053V15R-G Schottky Barrier Diode技术手册解析

    1. 产品简介


    XBS053V15R-G 是一款肖特基势垒二极管,主要应用于直流电整流及反接电池保护等领域。该器件采用SOD-523封装,无卤素、锑和铅,符合欧盟RoHS标准。

    2. 技术参数


    - 封装信息:SOD-523(无卤素、锑)
    - 绝对最大额定值:
    - 反向峰值电压 \( V{RM} \): 30V
    - 反向电压 \( VR \): 20V
    - 正向平均电流 \( I{F(AV)} \): 500mA
    - 非连续正向浪涌电流 \( I{FSM} \): 5A
    - 结温 \( Tj \): 125°C
    - 存储温度范围 \( T{stg} \): -55°C至+150°C
    - 电气特性:
    - 正向电压 \( VF1 \) @ \( IF = 100mA \): 0.28V
    - 正向电压 \( VF2 \) @ \( IF = 500mA \): 0.47V
    - 反向电流 \( IR \) @ \( VR = 20V \): 100μA
    - 跨导容量 \( Ct \) @ \( VR = 10V, f = 1MHz \): 12pF
    - 反向恢复时间 \( t{rr} \) @ \( IF = IR = 10mA, Irr = 1mA \): 8ns

    3. 产品特点和优势


    - 环保设计:无卤素、锑,符合RoHS标准,适用于对环保要求较高的应用场景。
    - 高可靠性:具有良好的正向和反向电压特性,能够在宽温度范围内保持稳定性能。
    - 快速响应:具备快速的反向恢复时间,有助于提高电路的整体效率。

    4. 应用案例和使用建议


    应用案例:
    - 整流电路
    - 电池反接保护电路
    使用建议:
    - 在使用时,确保负载电流不超过器件的最大额定值,以避免过热损坏。
    - 在高温环境下使用时,应注意散热措施,以延长器件寿命。

    5. 兼容性和支持


    - 兼容性:XBS053V15R-G与大多数标准SOD-523封装的电路板兼容。
    - 支持:厂商提供详细的技术支持,用户可通过咨询官方代表获取更多使用指导和技术文档。

    6. 常见问题与解决方案


    - 问题1:正向电压过高
    - 解决方案:检查电路是否符合额定条件,避免超负荷运行。
    - 问题2:反向电流过大
    - 解决方案:确认电路连接正确,避免反接。
    - 问题3:反向恢复时间长
    - 解决方案:确保电路中没有额外的寄生电容影响性能。

    7. 总结和推荐


    XBS053V15R-G是一款高效、环保且高性能的肖特基势垒二极管。其优良的电气特性使其广泛适用于多种应用场合。对于需要高效率和快速响应的应用,推荐使用此器件。同时,厂商提供的良好技术支持和丰富的应用案例将帮助用户更好地发挥其性能优势。

XBS053V15R-G参数

参数
正向浪涌电流 5A
配置 独立式
If - 正向电流 500mA
Ir - 反向电流 100μA
Vr-反向电压 20V
反向恢复时间 8ns
1.3mm(Max)
850μm(Max)
770μm(Max)
通用封装 SOD-523
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
