XC6218P302NR-G

产品分类: LDO稳压器
产品描述: 5μA 正极 Fixed 200mA 1 3V 1.5V 3V 6V 320mV@ 100mA 70mV 0.15%/V SSOT-24 贴片安装,黏合安装
供应商型号: 3535292
供应商: 海外现货
标准整包数: 5

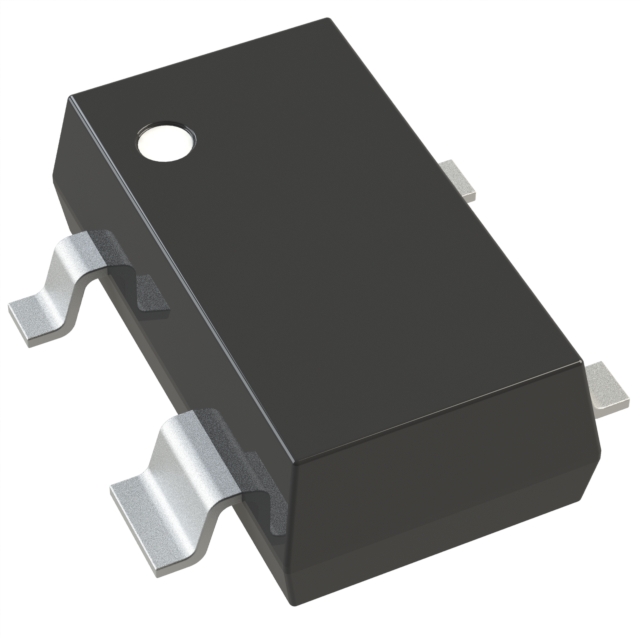

TOREX SEMICONDUCTOR LDO稳压器 XC6218P302NR-G

XC6218P302NR-G概述

    高精度低压差稳压器 XC6218 系列技术概述

    产品简介


    XC6218 系列是高度精确、低噪声的正电压低压差(LDO)稳压器,采用先进的 CMOS 工艺制造。该系列具备非常低的工作电流(典型值为 1.0μA),同时集成了参考电压源、误差放大器、限流电路及相位补偿电路以及驱动晶体管。此系列特别适合需要高密度安装的应用场景,例如智能手机、数字音频设备、便携式游戏机以及数码相机等移动终端设备。
    主要功能:
    - 输出电压范围:0.9V 至 4.0V,以 0.1V 步进可调。
    - 最大输出电流:200mA(典型值)。
    - 极低的压差电压:当 IOUT = 100mA 时,压差电压仅为 200mV(典型值)。
    - 工作温度范围:-40°C 至 +85°C。
    - 支持陶瓷电容器,具有良好的稳定性。
    应用领域:
    - 数字音频设备
    - 智能手机/移动电话
    - 便携式游戏机
    - 数码相机/摄像机
    - 其他移动设备及终端

    技术参数


    以下为 XC6218 系列的关键技术参数列表:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 1.5 | - | 6.0 | V |
    | 输出电压范围 | 0.9 | - | 4.0 | V |
    | 输出电压精度 | ±2% | - | ±30mV | - |
    | 输出电流 | 500 | - | - | mA |
    | 工作环境温度范围 | -40 | - | 85 | °C |
    | 静态电流(典型值) | 1.0 | - | - | μA |
    | 封装形式 | USP-3, SSOT-24 | - | - | - |

    产品特点和优势


    XC6218 系列具有多项显著优势:
    - 超低功耗:静态电流仅为 1.0μA,非常适合电池供电设备。
    - 高精度调节:通过激光微调技术实现精确的输出电压设置。
    - 快速响应能力:内置相位补偿电路确保稳定的动态响应。
    - 小尺寸封装:提供 USP-3 和 SSOT-24 两种小型化封装选项,便于高密度布线设计。
    - 兼容性强:支持低成本、高性能的低等效串联电阻 (ESR) 陶瓷电容器。

    应用案例和使用建议


    典型应用场景:
    1. 在智能手机和平板电脑中作为核心电源管理组件。
    2. 在便携式音频播放器中提供稳定电压供给。
    使用建议:
    - 建议选择合适的输入电容 (CIN) 和输出电容 (CL),以增强系统的抗干扰能力和瞬态响应性能。
    - 确保输入电压上升斜率不超过 0.1V/ms,防止启动时出现过冲现象。

    兼容性和支持


    XC6218 系列完全符合 RoHS 标准,并且不含有害物质卤素和锑。制造商提供了详尽的技术文档和支持服务,包括详细的电路设计指南和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查外部电容值是否满足要求;调整电容值至推荐范围内。 |
    | 启动时出现过冲现象 | 减少输入电压上升速度至 0.1V/ms。 |
    | 设备发热异常 | 确认散热条件良好,并减少不必要的负载电流。 |

    总结和推荐


    总体而言,XC6218 系列以其卓越的性能、紧凑的设计以及广泛的适用性,在消费类电子产品领域表现出色。它不仅能够满足大多数现代电子设备对电源管理的需求,还能有效降低整体系统成本。因此,对于需要高性能、高效率电源解决方案的应用场合,我们强烈推荐选用 XC6218 系列产品。

XC6218P302NR-G参数

参数
线路调节 0.15%/V
极性 正极
纹波抑制-PSRR -
负载调节 70mV
Iq-静态电流 5μA
最大输出电压 3V
输出电流 200mA
稳压器数量 1
输出类型 Fixed
最小输入电压 1.5V
最小输出电压 3V
最大输入电压 6V
最大压差@电流 320mV@ 100mA
通用封装 SSOT-24
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6218P302NR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6218P302NR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6218P302NR-G XC6218P302NR-G数据手册

XC6218P302NR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
