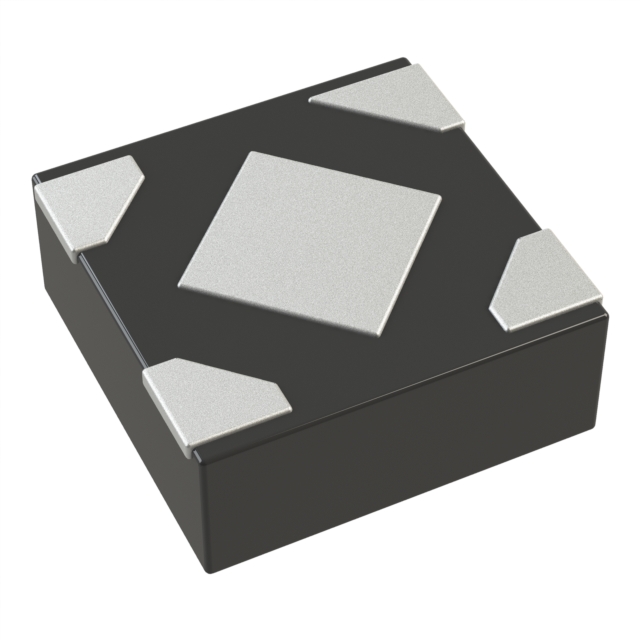

XC6135C10B9R-G

产品分类: 电源监控芯片
产品描述: 否 59mA 低有效 Active Low,CMOS 1 6V 否 否 USPQ-4B05 贴片安装
供应商型号: 3534876
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR 电源监控芯片 XC6135C10B9R-G

XC6135C10B9R-G概述


    产品简介


    XC6135 系列超低功耗电压检测器
    XC6135系列是采用CMOS工艺和激光微调技术制造的超低功耗电压检测器。其主要特点之一是具有分离的感测引脚,这使得IC可以监测其他电源。这款电压检测器的功耗极低,能够在监测电源电压下降至0V时仍保持检测状态。它适用于从0.5V开始的低电压检测,非常适合便携式设备的小型设计和高密度组装应用。
    主要功能:
    - 超低功耗:典型值为44nA(@释放,VIN=1.1V)
    - 高精度检测:±10mV(0.5V ≤ VDF ≤ 1.1V, Ta=25℃);±0.8%(1.2V ≤ VDF ≤ 3.0V, Ta=25℃);±1.0%(3.1V ≤ VDF ≤ 5.0V, Ta=25℃)
    - 温度特性:±50ppm/℃(典型值)
    应用领域:
    - 能源收集
    - 可穿戴设备
    - 智能电表
    - 微处理器逻辑复位电路
    - 系统电池寿命和充电电压监测
    - 上电复位电路
    - 电源故障检测

    技术参数


    电气特性:
    - 操作电压范围:1.1V ~ 6.0V
    - 检测电压范围:0.5V ~ 5.0V(0.1V步长)
    - 输出类型:CMOS、Nch开漏输出
    - 典型待机电流:44nA(@释放,VIN=1.1V)
    - 最大输入电压:7.0V
    - 存储温度范围:-55℃ ~ 125℃
    - 工作环境温度:-40℃ ~ 105℃

    产品特点和优势


    XC6135系列具备以下显著特点:
    - 超低功耗:在典型情况下仅为44nA,适合对功耗有严格要求的应用。
    - 高精度检测:提供非常稳定的电压检测阈值。
    - 分离感测引脚:允许IC监控其他电源,增加灵活性。
    - 温度稳定性:温度变化下的电压变化极小,提供可靠的性能。
    这些特点使其成为便携式设备、可穿戴设备和智能电表等领域的理想选择。

    应用案例和使用建议


    XC6135系列广泛应用于各种领域。例如,在能源收集系统中,XC6135可用于检测采集到的能量是否满足系统的最低工作要求。在智能电表中,它可以用于监测电池的充电状态,确保系统稳定运行。
    使用建议:
    1. 在设计电路时,要确保电源输入引脚的电压始终高于最小操作电压,以避免IC进入未定义状态。
    2. 在电源线路中加入去耦电容,以降低电源噪声对检测精度的影响。
    3. 注意在某些高电压环境下,大电流可能会影响IC的工作状态,需要合理分配负载。

    兼容性和支持


    XC6135系列提供了多种封装选项,包括USPQ-4B05、SSOT-24和SOT-25,适用于不同类型的PCB设计。制造商提供了全面的技术支持,包括详细的设计指南和测试电路。

    常见问题与解决方案


    问题1: IC进入未定义操作状态,无法正常工作。
    解决方法: 检查电源输入电压是否低于最小操作电压。如有必要,加入一个欠压锁定电路(UVLO)。
    问题2: 检测精度不高。
    解决方法: 确保所有外部元件的质量,并遵循推荐的电路布局。
    问题3: 功耗过高。
    解决方法: 检查是否有不必要的电流流经IC,如需进一步降低功耗,考虑更换为Nch开漏输出型号。

    总结和推荐


    XC6135系列超低功耗电压检测器凭借其超低功耗、高精度检测及分离感测引脚等特点,特别适合在便携式设备、可穿戴设备和智能电表等领域应用。经过以上详细的分析和讨论,我们可以明确推荐使用XC6135系列。它不仅能满足应用中的关键需求,而且具备出色的可靠性和市场竞争力。对于任何寻求高性能电压检测解决方案的应用,XC6135系列都是一个值得考虑的选择。

XC6135C10B9R-G参数

参数
应用场景 -
工作电源电流 59mA
复位 低有效
重置延迟时间 -
人工复位
看门狗计时器
电池备用开关
最小工作供电电压 -
监控数量 1
最大工作供电电压 6V
输出类型 Active Low,CMOS
通用封装 USPQ-4B05
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XC6135C10B9R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6135C10B9R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 电源监控芯片 TOREX SEMICONDUCTOR XC6135C10B9R-G XC6135C10B9R-G数据手册

XC6135C10B9R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.7671
10+ ¥ 2.0963
100+ ¥ 1.8783
500+ ¥ 1.8783
1000+ ¥ 1.8447
2500+ ¥ 1.8447
5000+ ¥ 1.8112
10000+ ¥ 1.8112
库存: 3943
起订量: 24 增量: 0
交货地:
最小起订量为:10
合计: ¥ 20.96
