XC6140N20A9R-G

产品分类: 电源监控芯片
产品描述: 否 1 1.1V 6V 否 否 USPQ-4-B05 黏合安装
供应商型号: 4064624
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR 电源监控芯片 XC6140N20A9R-G

XC6140N20A9R-G概述

    XC6140 系列电压监测IC技术手册

    产品简介


    XC6140系列是一款专为充电电池和超级电容器设计的电压监测IC,适用于具有恒压(CV)充电特性的可充电电池。该系列产品通过设定释放电压为2.475V并调整滞回宽度,可以在电池内部阻抗高且电流冲击时持续输出释放信号。其主要应用于电压监测领域,如充电电池和超级电容器的电压监控。

    技术参数


    - 工作电压范围:1.1V ~ 6.0V
    - 释放电压:2.475V
    - 检测电压:1.6V ~ 2.2V(步长为0.1V)
    - 释放电压精度:± 1.3%(Ta=25℃),± 3.0%(Ta=-40℃ ~ 105℃)
    - 检测电压精度:± 0.8%(Ta=25℃),± 2.5%(Ta=-40℃ ~ 105℃)
    - 温度特性:± 50ppm/℃
    - 低功耗:检测状态下典型值为104nA,释放状态下典型值为139nA
    - 输出类型:CMOS/N沟道开漏输出
    - 输出逻辑:RESETB(低电平有效),RESET(高电平有效)
    - 工作环境温度:-40℃ ~ 105℃

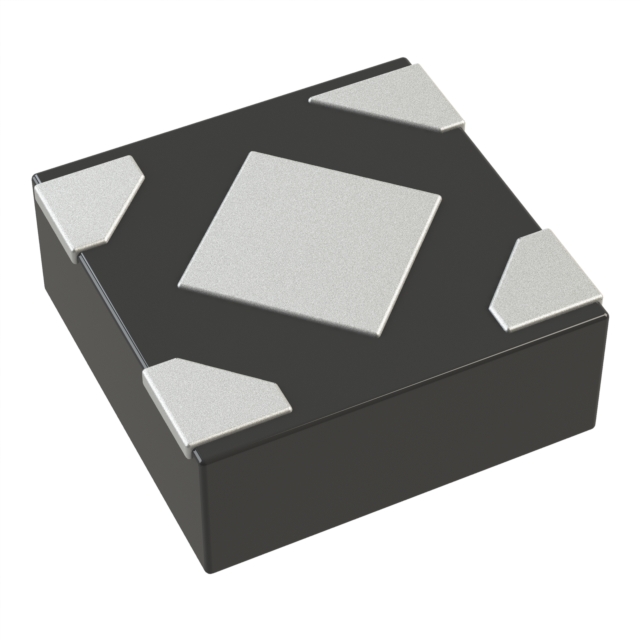

    - 封装:USPQ-4B05(1.0 x 1.0 x 0.33mm),SSOT-24(2.0 x 2.1 x 1.1mm)
    - 环保标准:符合欧盟RoHS标准,无铅

    产品特点和优势


    XC6140系列具备以下几个显著优势:
    - 高精度检测:通过设定释放电压和滞回宽度来确保精确度。
    - 低功耗:在各种工作条件下均能保持极低的功耗,适合便携式设备。
    - 宽工作电压范围:支持1.1V至6.0V的工作电压范围。
    - 小型化封装:提供USPQ-4B05和SSOT-24两种封装,方便集成于小型化和高密度应用。
    - 可靠性高:具有内置未定义操作保护功能,避免因电源输入异常导致的系统误操作。

    应用案例和使用建议


    XC6140系列可以用于监测可充电电池和超级电容器的电压状态。例如,在电池管理系统中,当电池电压下降到设定阈值时,XC6140可以通过其输出信号使后续系统停止运行并进入待机模式,直至完成充电。对于N沟道开漏输出的产品,为了实现所需的检测和释放电压,需要根据所选的拉起电阻值进行计算。如果希望在检测时输出电压小于0.1V,拉起电阻必须大于等于2.1kΩ;在释放时输出电压大于5.99V,则拉起电阻必须小于等于100kΩ。

    兼容性和支持


    XC6140系列与其他电子元器件具有良好的兼容性,可广泛应用于各类电源管理电路中。厂商提供了详尽的技术支持文档,涵盖安装指南、应用电路图及常见问题解答,以帮助用户快速上手和使用。

    常见问题与解决方案


    1. 问题:电源输入电压低于最低工作电压时,系统如何避免误操作?
    - 解决方法:XC6140配备了未定义操作保护功能,可以在电源输入电压过低时避免系统误操作。

    2. 问题:如何正确设置拉起电阻以确保在不同条件下的检测和释放电压?
    - 解决方法:需根据所选产品型号(CMOS输出或N沟道开漏输出)进行相应的计算和选择。

    总结和推荐


    XC6140系列电压监测IC凭借其高精度、低功耗、宽工作电压范围和良好的温度特性,非常适合用于便携式设备和高密度集成应用。建议在需要精确监测可充电电池和超级电容器电压的应用中使用XC6140系列。厂商提供的详尽支持文档也将大大简化用户的使用过程,推荐选用。

XC6140N20A9R-G参数

参数
看门狗计时器
应用场景 -
重置延迟时间 -
最大工作供电电压 6V
工作电源电流 -
最小工作供电电压 1.1V
电池备用开关
输出类型 -
复位 -
人工复位
监控数量 1
通用封装 USPQ-4-B05
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

XC6140N20A9R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6140N20A9R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 电源监控芯片 TOREX SEMICONDUCTOR XC6140N20A9R-G XC6140N20A9R-G数据手册

XC6140N20A9R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.0437
10+ ¥ 1.6102
100+ ¥ 1.4863
500+ ¥ 1.4863
库存: 4896
起订量: 32 增量: 0
交货地:
最小起订量为:10
合计: ¥ 16.1
