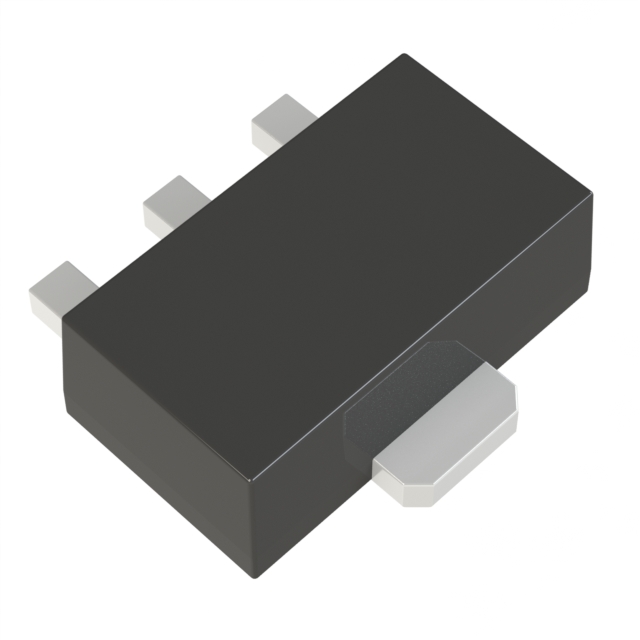

XC6206P232PR-G

产品分类: LDO稳压器
产品描述: 3μA 正极 Fixed 120mA 1 2.3V 1.8V 2.3V 6V 710mV@ 100mA 50mV 0.25%/V SOT-89 贴片安装,黏合安装
供应商型号: 865-XC6206P232PR-G
供应商: Mouser
标准整包数: 1
TOREX SEMICONDUCTOR LDO稳压器 XC6206P232PR-G

XC6206P232PR-G概述

    XC6206系列电压调节器技术手册

    一、产品简介


    XC6206系列是一款由CMOS和激光修整技术制造的高度精确、低功耗的三端正电压调节器。该系列适用于智能手机、移动电话、便携式游戏机、数码相机、音频设备等消费电子产品以及参考电压源和多功能电源管理。XC6206系列具有多种封装形式,包括SOT-23、SOT-89和USP-6B,广泛应用于需要高精度、低功耗的场合。

    二、技术参数


    - 最大输出电流: 200mA(3.0V型号)
    - 压降: 250mV(100mA,3.0V型号)
    - 最大工作电压: 6.0V
    - 输出电压范围: 1.2V~5.0V(以0.1V增量)
    - 输出电压准确度: ±2%(VOUT≥1.5V),+30mV(VOUT<1.5V),+1%(VOUT>2.0V)
    - 静态电流: 1.0μA(典型值)
    - 保护功能: 内置电流限制电路
    - 工作温度范围: -40°C~+85°C
    - 封装形式: SOT-23、SOT-89、USP-6B
    - 环保标准: 符合欧盟RoHS标准,无铅

    三、产品特点和优势


    XC6206系列的优势在于其卓越的精度和极低的功耗,适用于各种高精度应用场景。它能够提供显著低的压降,且兼容低ESR陶瓷电容器。内置的电流限制电路和折叠反馈电路为短路提供了额外的保护。此外,它的输出电压可以通过激光修整技术精确调整,以0.1V为增量覆盖1.2V到5.0V的范围。该系列产品通过环保材料制造,符合RoHS标准。

    四、应用案例和使用建议


    XC6206系列适用于多个高性能领域,如智能手机、便携式游戏机、数码相机等。例如,在手机充电器设计中,使用XC6206可以确保在不同的输入电压和负载条件下稳定输出所需的电压。建议在使用过程中,应严格按照手册中的注意事项进行布线,特别是在输入和输出端选择合适的电容,确保系统稳定。

    五、兼容性和支持


    XC6206系列与各种常见的低ESR陶瓷电容器兼容。厂商提供详细的技术文档和支持服务,包括安装指南和常见问题解答,帮助用户快速了解并正确使用该产品。此外,制造商还鼓励用户在系统设计中加入冗余和故障安全措施,以提高系统的可靠性。

    六、常见问题与解决方案


    1. Q:输出电压不稳定?
    - A:检查输入电压和负载电流是否在额定范围内,并确保电容选择正确,避免因电容失效引起的输出电压波动。
    2. Q:在高温环境下运行时出现异常?
    - A:确认温度传感器正常工作,并使用适当的散热措施,以保证芯片处于推荐的工作温度范围内。
    3. Q:无法达到预期的最大输出电流?
    - A:检查是否存在内部或外部电路的问题,如电源连接不良或负载过重。建议检查所有连接并根据实际情况调整负载。

    七、总结和推荐


    XC6206系列凭借其高精度、低功耗和宽输出电压范围,成为一款值得信赖的高性能电压调节器。它的广泛应用范围、出色的保护机制以及对低ESR陶瓷电容器的兼容性使其在市场上具有很强的竞争力。建议在需要高精度、低功耗应用场景中优先考虑使用XC6206系列电压调节器,但务必注意手册中的使用注意事项,以确保系统的可靠性和稳定性。

XC6206P232PR-G参数

参数
Iq-静态电流 3μA
纹波抑制-PSRR -
最大输入电压 6V
最大压差@电流 710mV@ 100mA
最小输入电压 1.8V
输出类型 Fixed
最大输出电压 2.3V
最小输出电压 2.3V
负载调节 50mV
稳压器数量 1
线路调节 0.25%/V
极性 正极
输出电流 120mA
通用封装 SOT-89
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XC6206P232PR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6206P232PR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6206P232PR-G XC6206P232PR-G数据手册

XC6206P232PR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
