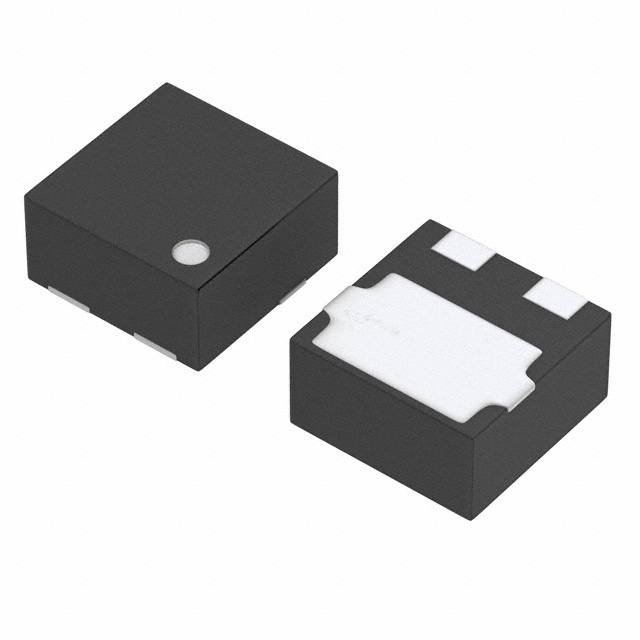

XC61GN3202HR-G

产品分类: 电源监控芯片
产品描述: 否 1.1μA 30μs CMOS,Open Drain 1 10V 否 是 USP-3 贴片安装,黏合安装
供应商型号: XC61GN3202HR-G-ND
供应商: Digi-Key
标准整包数: 3000
TOREX SEMICONDUCTOR 电源监控芯片 XC61GN3202HR-G

XC61GN3202HR-G概述

    XC61G 系列低电压检测器技术手册

    1. 产品简介


    XC61G系列是采用CMOS技术和激光调整工艺制造的高度精确且低功耗的电压检测器。这些电压检测器可用于检测0.8V至1.5V(低压)或1.6V至6.0V(标准电压)范围内的电压。XC61G系列适用于多种应用场景,如微处理器复位电路、内存电池备份电路、电源启动复位电路、电源失效检测及系统电池寿命和充电电压监测等。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 检测电压 (VDF) | 0.8 1.5 | V |
    | 检测电压 (VDF) | 1.6 6.0 | V |
    | 温度特性 (ΔVDF/ΔTopr) ±100 ppm/℃ |
    | 工作电压范围 (VDF) | 0.7 6.0 | V |
    | 工作电压范围 (VDF) | 0.7 10.0 | V |
    | 输出电流 (IOUT) 0 | 50 | mA |
    | 输入电压 (VIN) | 0.7 9.0 | V |
    | 存储温度范围 | -40 125 | ℃ |
    | 供电电流 (ISS) 0.7 | 6.0 | μA |

    3. 产品特点和优势


    - 高度精确:检测电压误差±2%
    - 低功耗:典型工作电流为0.7μA(VIN=1.5V)
    - 广泛的检测电压范围:0.8V至1.5V(低压),1.6V至6.0V(标准电压)
    - 宽广的工作电压范围:0.7V至6.0V(低压),0.7V至10.0V(标准电压)
    - 环保材料:符合RoHS标准,无铅
    - 兼容CMOS和N通道开漏输出配置

    4. 应用案例和使用建议


    XC61G系列适用于微处理器复位电路、电池管理电路和系统监控等。在设计应用电路时,需要确保输入频率的上升和下降时间超过几微秒/伏特,以保证IC的稳定运行。如果连接了电阻,需确保RIN小于10kΩ,C大于0.1μF。

    5. 兼容性和支持


    XC61G系列提供了CMOS输出和N通道开漏输出两种配置。该产品具有良好的兼容性,可用于多种不同的电路和设备中。Torex公司提供技术支持和售后服务,确保用户能够正确使用该产品。

    6. 常见问题与解决方案


    1. 问题:振荡问题
    解决方案:确保输入频率的上升和下降时间超过几微秒/伏特,并在连接电阻时确保RIN小于10kΩ,C大于0.1μF。
    2. 问题:输出不稳定
    解决方案:检查输入电压是否在规定的电压范围内,并确保外部电路符合要求。

    7. 总结和推荐


    XC61G系列低电压检测器是一款高度精确、低功耗的产品,适合应用于微处理器复位、电池管理和系统监控等多种场景。其优异的性能和广泛的应用范围使其在市场上具有很强的竞争力。强烈推荐在相关应用场景中使用该产品。

XC61GN3202HR-G参数

参数
监控数量 1
应用场景 -
输出类型 CMOS,Open Drain
人工复位
看门狗计时器
重置延迟时间 30μs
最大工作供电电压 10V
工作电源电流 1.1μA
电池备用开关
复位 -
最小工作供电电压 -
通用封装 USP-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC61GN3202HR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC61GN3202HR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 电源监控芯片 TOREX SEMICONDUCTOR XC61GN3202HR-G XC61GN3202HR-G数据手册

XC61GN3202HR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
