XD6131A301MR-Q

产品分类: 电源监控芯片
产品描述: 是 9.8μA 100ms 高有效/低有效 Open Drain 1 6V 否 是 SOT-26 贴片安装,黏合安装
供应商型号: 865-XD6131A301MR-Q
供应商: Mouser
标准整包数: 1
TOREX SEMICONDUCTOR 电源监控芯片 XD6131A301MR-Q

XD6131A301MR-Q概述

    XD6130/XD6131系列电压检测器:具有看门狗功能的产品介绍

    1. 产品简介


    XD6130/XD6131系列是电压检测器,具备看门狗功能。通过单个外部电容器,可以自定义设置看门狗超时时间和释放延迟时间。这些电压检测器主要用于微处理器监控,在电源电压达到检测电压或在看门狗超时时间内没有向看门狗引脚输入L→H脉冲时,会从RESETB引脚输出L电平信号。
    - 型号差异:
    - XD6130系列具有手动复位功能。当手动复位引脚在任何时刻设置为低电平时,会从RESETB引脚输出L电平信号。
    - XD6131系列具有看门狗开启/关闭功能。通过将EN引脚设置为低电平,可以在继续监测电源电压的同时关闭看门狗功能。
    - 应用领域:
    - 微处理器复位及故障监控电路
    - 内存电池备份电路
    - 上电复位电路
    - 电源故障检测

    2. 技术参数


    | 参数 | 规格 | 备注 |
    |
    | 操作环境温度 | -40°C至+125°C
    | 操作电压范围 | 1.5V至6.0V
    | 检测电压(标准) | 1.6V, 2.2V, 2.3V, 2.4V, 2.9V, 3.0V, 3.1V, 4.4V, 4.5V, 4.6V, ±1.0%
    | 检测电压范围(选项) | 1.6V至5.0V(±1.0%)
    | 压差宽度 | VDFL×5%
    | 温度特性 | ±50ppm/°C
    | 输出配置 | N沟道开漏输出
    | 低功耗 | 8.1μA检测
    9.8μA释放
    2.5μA释放(EN=L)
    | 功能 | 手动复位(XD6130)
    看门狗功能关闭(XD6131)
    | 看门狗超时时间 | 100ms(Cd=0.1μF)
    | 释放延迟时间 | 100ms(Cd=0.1μF)(上电时)
    10ms(Cd=0.1μF)(看门狗超时后)

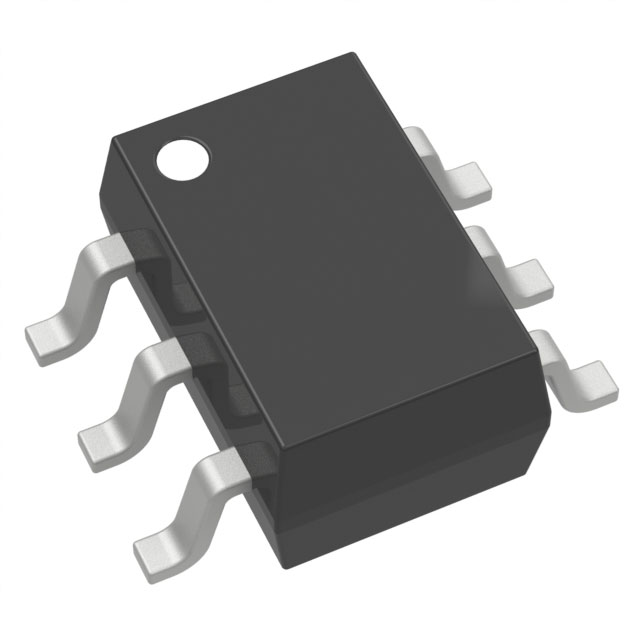

    | 封装 | SOT-26
    | 环境友好 | 符合欧盟RoHS标准,无铅

    3. 产品特点和优势


    - 宽温度范围:适用于从-40°C到+125°C的环境。
    - 高精度检测电压:检测电压范围广,支持多个电压等级。
    - 灵活的设置:可以通过调节电容来调整看门狗超时时间和释放延迟时间。
    - 手动复位和看门狗功能控制:用户可以选择启用或禁用看门狗功能。
    - 低功耗设计:即使在激活状态下也保持极低的电流消耗。

    4. 应用案例和使用建议


    应用案例:
    - 微处理器监控:在微处理器系统中用于检测电压异常和复位系统。
    - 内存电池备份:在断电时确保数据的安全保存。
    - 上电复位:在系统启动时提供自动复位功能。
    使用建议:
    - 选择合适的检测电压:根据系统需求选择适当的检测电压。
    - 优化看门狗超时时间:根据系统处理时间设置合适的超时时间,以避免不必要的复位。
    - 考虑温度变化:在高温环境下使用时,要确保产品能够正常工作。

    5. 兼容性和支持


    - 兼容性:该产品采用SOT-26封装,适合广泛的应用场合。
    - 支持:制造商提供详细的文档和技术支持,有助于快速解决问题。

    6. 常见问题与解决方案


    - 问题1:如何手动触发复位?
    - 解决方案:将MRB引脚设置为低电平即可触发手动复位。

    - 问题2:如何关闭看门狗功能?
    - 解决方案:对于XD6131系列,将EN引脚设置为低电平即可关闭看门狗功能。

    7. 总结和推荐


    XD6130/XD6131系列电压检测器是一款高性能的微处理器监控解决方案。它提供了广泛的检测电压范围和精确的温控性能,非常适合在复杂的应用环境中使用。此外,其低功耗设计和易于配置的特点使其成为理想的嵌入式系统组件。因此,我强烈推荐在需要高可靠性监控和复位功能的项目中使用该系列产品。

XD6131A301MR-Q参数

参数
最大工作供电电压 6V
工作电源电流 9.8μA
重置延迟时间 100ms
应用场景 -
最小工作供电电压 -
人工复位
监控数量 1
电池备用开关
复位 高有效/低有效
输出类型 Open Drain
看门狗计时器
通用封装 SOT-26
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XD6131A301MR-Q厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XD6131A301MR-Q数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 电源监控芯片 TOREX SEMICONDUCTOR XD6131A301MR-Q XD6131A301MR-Q数据手册

XD6131A301MR-Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
