XC61CC2002MR-G

产品分类: 电源监控芯片
产品描述: 否 1.1μA CMOS 1 700mV 10V 否 是 SOT-23 贴片安装,黏合安装
供应商型号: 3535059
供应商: 海外现货
标准整包数: 1

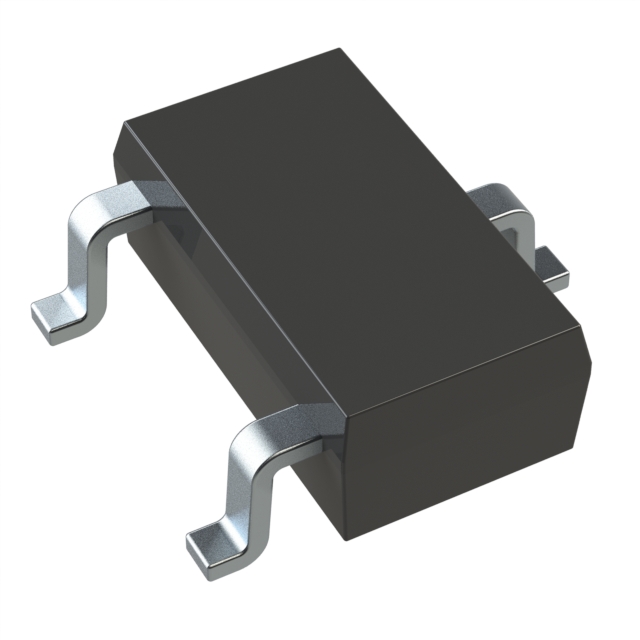

TOREX SEMICONDUCTOR 电源监控芯片 XC61CC2002MR-G

XC61CC2002MR-G概述


    产品简介


    XC61C系列是高度精确且低功耗的电压检测器,采用CMOS技术和激光微调制造工艺,专为广泛的应用场景设计。其核心功能在于精准检测电压范围,确保极小的温度漂移,从而保证稳定性。产品提供了两种主要电压检测类型:低电压检测器(VDF=0.8V~1.5V)和标准电压检测器(VDF=1.6V~6.0V)。这种高精度的电压监控功能使其成为众多电子设备的理想选择,例如微处理器复位电路、电池备份电路、电源故障检测以及系统电池寿命监测等。

    技术参数


    | 参数 | 描述 |

    | 检测电压 | 范围:0.8V~6.0V,增量为0.1V |
    | 输出配置 | CMOS输出、N沟道开漏输出 |
    | 工作环境温度 | -40℃~+85℃ |
    | 工作电压范围 | 低电压:0.7V~6.0V;标准电压:0.7V~10.0V |
    | 温度漂移特性 | ±100ppm/℃ |
    | 供电电流(典型值) | 0.7μA(典型值),@VIN=1.5V |
    | 延迟时间(典型值) | 0.03ms~0.20ms |

    产品特点和优势


    XC61C系列具有多项显著优势,首先其检测精度极高,误差仅为±2%(标准电压时为±1%,VDF=2.6V~5.1V)。此外,其超低功耗仅0.7μA,特别适合于对功耗要求严格的电池供电设备。其丰富的封装选项(如SSOT-24、SOT-23、SOT-89)及多种输出配置适应了多样化的应用场景需求。同时,其环保属性符合欧盟RoHS标准并支持无铅工艺,为企业绿色生产提供支持。

    应用案例和使用建议


    XC61C系列被广泛应用于多个领域,例如:
    - 微处理器复位电路:检测主电源电压,确保CPU运行稳定。
    - 电池备份电路:当主电源失效时,自动切换到备用电池供电。
    - 电源故障检测:实时监控电压变化,避免因电压波动导致的系统崩溃。
    对于实际使用中,建议如下:
    1. 确保输入电压(VIN)的上升和下降时间大于2μs/V以提高响应速度。
    2. 使用低阻抗电阻(<10kΩ)连接VIN引脚至电源端,防止振荡现象的发生。
    3. 在高温环境下使用时,需注意其性能受温度影响的情况。

    兼容性和支持


    XC61C系列产品具有良好的兼容性,可轻松与其他标准CMOS芯片集成。此外,Torex公司提供完善的技术支持,包括详细的使用指南和专业的售后服务,帮助用户快速解决问题并提高产品效率。

    常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方案:
    1. 振荡现象:建议将RIN电阻替换为小于10kΩ的低阻抗电阻。
    2. 低功耗模式失效:检查输入电压是否达到最低操作电压要求(VMIN)。
    3. 检测电压不准确:重新校准或更换电压标定值接近的产品型号。

    总结和推荐


    总体而言,XC61C系列凭借其高精度、低功耗、宽电压检测范围以及优越的环境友好性,非常适合用于各种需要精密电压检测的应用场合。无论是电池管理、系统监控还是电源保护,该产品均表现出色。因此,我们强烈推荐XC61C系列作为理想的选择。

XC61CC2002MR-G参数

参数
看门狗计时器
电池备用开关
重置延迟时间 -
应用场景 -
监控数量 1
最大工作供电电压 10V
最小工作供电电压 700mV
复位 -
人工复位
工作电源电流 1.1μA
输出类型 CMOS
通用封装 SOT-23
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC61CC2002MR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC61CC2002MR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 电源监控芯片 TOREX SEMICONDUCTOR XC61CC2002MR-G XC61CC2002MR-G数据手册

XC61CC2002MR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.9299
10+ ¥ 2.2196
100+ ¥ 1.9888
500+ ¥ 1.9888
1000+ ¥ 1.9533
2500+ ¥ 1.9533
5000+ ¥ 1.9533
库存: 2317
起订量: 23 增量: 0
交货地:
最小起订量为:10
合计: ¥ 22.19
直接购买
加入购物车
