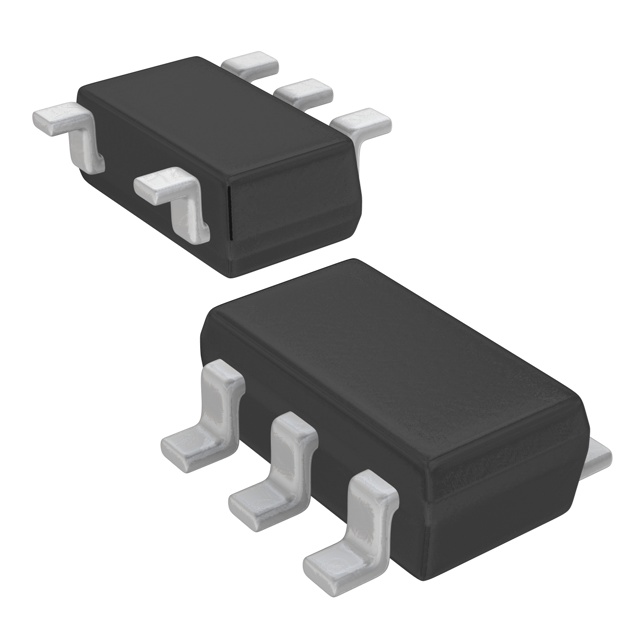

XC6118N16BMR-G

产品分类: 电源监控芯片
产品描述: 否 900nA 30μs 低有效 CMOS,Open Drain 1 1V 6V 否 是 SOT-25-5 贴片安装,黏合安装
供应商型号: AV-S-TORXC6118N16BMRG
供应商: Avnet
标准整包数: 3000
TOREX SEMICONDUCTOR 电源监控芯片 XC6118N16BMR-G

XC6118N16BMR-G概述

    # XC6118系列电压检测器技术手册

    产品简介


    基本介绍
    XC6118系列是采用CMOS工艺和激光修调技术制造的低功耗电压检测器,具有高精度检测能力。该系列产品特别之处在于感测引脚(Sense Pin)与电源引脚(Power Supply Pin)分离,使得集成电路能够监测其他电源状态。此外,XC6118可以通过连接到延迟电容引脚(Cd pin)上的外部电容器来调整释放延时时间。
    主要功能
    XC6118电压检测器的主要功能包括:微处理器复位电路、充电电压监测、内存电池备份开关电路和电源故障检测电路。
    应用领域
    XC6118系列广泛应用于多种场合,如微处理器复位电路、充电电压监测、内存电池备份开关电路以及电源故障检测电路等。

    技术参数


    基本规格
    - 输入电压范围:VSS-0.3V~7.0V
    - 输出电流:最大10mA
    - 检测电压范围:0.8V~5.0V(0.1V增量)
    - 工作电压范围:1.0V~6.0V
    - 温度特性:±100ppm/℃(典型值)
    - 输出配置:CMOS,N沟道开漏输出
    - 封装:USP-4,SOT-25
    环境条件
    - 工作温度范围:-40℃~+85℃
    - 存储温度范围:-55℃~+125℃
    绝对最大额定值
    - 输入电压:VSS-0.3V~7.0V
    - 输出电压:VSS-0.3V~VIN+0.3V
    - 感测引脚电压:VSS-0.3V~7.0V
    - 延迟电容引脚电压:VSS-0.3V~VIN+0.3V
    - 延迟电容引脚电流:5.0mA
    - 功率消耗:USP-4(120mW),SOT-25(250mW)

    产品特点和优势


    高精度检测
    XC6118系列电压检测器提供高精度检测,检测电压范围为0.8V至5.0V,检测精度在±2%(检测电压≥1.5V)或±30mV(检测电压<1.5V)范围内。
    低功耗设计
    低功耗是该产品的一大特色,典型检测状态下电流仅为0.4μA,释放状态下电流为0.8μA。
    电源分离功能
    通过分离感测引脚与电源引脚,XC6118允许监视器监控不同的电源,即使受检电源降至0V也能保持检测状态。
    可调释放延时
    通过外部电容器连接到Cd引脚上,可以调整释放延时时间。
    环境友好
    符合欧盟RoHS标准,无铅且无卤素和锑。

    应用案例和使用建议


    典型应用场景
    XC6118系列适用于多种应用场景,如微处理器复位电路、充电电压监测、内存电池备份开关电路以及电源故障检测电路。
    使用建议
    对于需要精确监控不同电源状态的应用,XC6118非常适合。在设计电路时,建议选择合适的RC电路参数以确保检测的准确性。例如,在充电电压监测中,可以选择适当的阻值和电容值来匹配被监测电源的特性,以确保准确检测电压的变化。

    兼容性和支持


    兼容性
    XC6118与大多数常见的微处理器和其他电子组件兼容。特别是在使用CMOS输出时,不需要额外的拉升电阻。
    支持信息
    厂商提供了详细的文档和支持服务,包括应用笔记和技术指南,以便用户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题
    1. 如何确定正确的检测电压?
    2. 如何正确选择延迟电容?
    解决方案
    1. 确定正确的检测电压:
    - 查阅手册中的检测电压表,根据应用需求选择相应的检测电压。
    2. 选择延迟电容:
    - 根据手册中的释放延迟时间和RC时间常数公式,计算出合适的延迟电容值,以达到所需的延迟效果。

    总结和推荐


    综合评估
    XC6118系列电压检测器具有高精度、低功耗、宽泛的工作电压范围和良好的温度稳定性。其电源分离功能和可调释放延时使得该产品在多种应用场景中表现出色。此外,符合RoHS标准,环保且易于集成。
    推荐使用
    总体而言,XC6118系列是适用于各种高精度电压检测应用的理想选择。无论是在微处理器复位电路、充电电压监测还是电源故障检测中,它都能提供可靠的解决方案。因此,我强烈推荐使用该系列产品。

XC6118N16BMR-G参数

参数
人工复位
看门狗计时器
电池备用开关
复位 低有效
应用场景 -
最大工作供电电压 6V
工作电源电流 900nA
监控数量 1
输出类型 CMOS,Open Drain
最小工作供电电压 1V
重置延迟时间 30μs
通用封装 SOT-25-5
安装方式 贴片安装,黏合安装
包装方式 卷带包装

XC6118N16BMR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6118N16BMR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 电源监控芯片 TOREX SEMICONDUCTOR XC6118N16BMR-G XC6118N16BMR-G数据手册

XC6118N16BMR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2514 ¥ 2.2251
9000+ $ 0.2492 ¥ 2.2053
库存: 12000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 6675.3
直接购买
加入购物车
