XC6701B502PR-G

产品分类: LDO稳压器
产品描述: 50dB(1kHz) 105μA Fixed 150mA 1 5V 2V 5V 28V 1.3V@ 100mA 50 mV 0.15%/V SOT-89-5 贴片安装,黏合安装
供应商型号: 3535527
供应商: 海外现货
标准整包数: 1

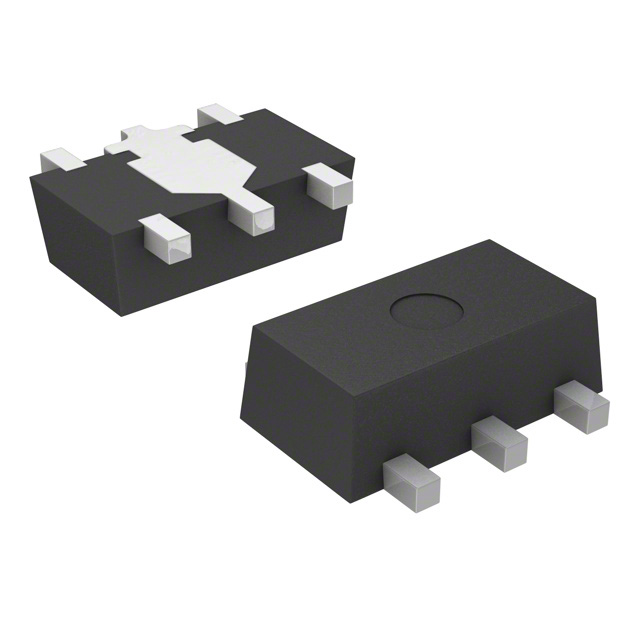

TOREX SEMICONDUCTOR LDO稳压器 XC6701B502PR-G

XC6701B502PR-G概述

    XC6701系列高压速降压稳压器技术手册

    1. 产品简介


    XC6701系列是一种采用CMOS工艺制造的正电压调节器集成电路,可实现高达28V的工作电压。该系列集成了电压基准、误差放大器、电流限制器、热保护电路及相位补偿电路,并内置驱动晶体管。XC6701系列广泛应用于汽车音响系统、车载导航系统、笔记本电脑/平板电脑、移动设备终端、数码相机/摄像机、智能手机/移动电话以及多功能电源供应等领域。

    2. 技术参数


    - 最大输出电流:超过150mA(上限为200mA)
    - dropout电压:在20mA输出电流时为300mV
    - 输入电压范围:2.0V ~ 28.0V
    - 输出电压范围:1.8V ~ 18.0V(以0.1V递增)
    - 高精度:±2%
    - 低功耗:50μA(输出电压为5.0V时)
    - 待机电流:小于0.1μA
    - 高纹波抑制比:50dB(1kHz时)
    - 工作温度范围:XC6701B/D系列为-40℃ ~ 85℃,XC6701A系列为-40℃ ~ 105℃

    3. 产品特点和优势


    XC6701系列具有高精度、低功耗、宽输入电压范围和低输出电流的特点,特别适合于需要严格电压控制和节能的应用场合。其内置的电流限位和热关断保护电路确保了长期可靠运行。此外,XC6701系列的待机电流极低,有助于延长电池寿命,提升设备的整体能效。

    4. 应用案例和使用建议


    XC6701系列被广泛应用于多种电子设备,如汽车音响系统、智能移动设备和多功能电源供应器。在设计这些设备时,可以参考典型应用电路图来配置合适的外围组件,以确保最佳性能。建议在设计过程中特别注意选择合适的电容器和电阻器,以确保稳定可靠的输出电压。对于车载应用,建议进行高温和低温环境测试,以验证其在极端条件下的性能表现。

    5. 兼容性和支持


    XC6701系列具有广泛的封装选项,包括SOT-25、SOT-89、SOT-89-5、USP-6C、SOT-223和TO-252等。这些封装使得XC6701系列能够适应不同的应用需求,同时支持各种类型的PCB布局。此外,XC6701系列完全符合欧盟RoHS标准,不含卤素和锑元素,是一种环保友好的产品。

    6. 常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方法:检查外部电容器和电阻器是否正确安装,并确认其符合技术规格要求。如果问题仍然存在,尝试更换高质量的外部元件。

    2. 问题:负载调整率差
    - 解决方法:增加负载电容器的容量或更换更高ESR值的陶瓷电容器,这通常可以改善负载调整率。
    3. 问题:温度过高导致自动关机
    - 解决方法:检查散热措施是否充分,必要时可以增加散热片或改变散热路径。如果过热问题持续存在,建议联系技术支持寻求进一步的帮助。

    7. 总结和推荐


    综上所述,XC6701系列凭借其高精度、低功耗和宽温度范围等显著优点,在众多电子设备应用中表现出色。其内置的多重保护机制确保了产品的可靠性与稳定性。无论是从设计灵活性还是性能角度来看,XC6701系列都是值得推荐的高性能电压调节器选择。在设计关键应用时,我们强烈推荐使用XC6701系列作为解决方案的一部分。

XC6701B502PR-G参数

参数
极性 -
最小输入电压 2V
输出电流 150mA
负载调节 50 mV
最大压差@电流 1.3V@ 100mA
线路调节 0.15%/V
最小输出电压 5V
输出类型 Fixed
Iq-静态电流 105μA
最大输出电压 5V
纹波抑制-PSRR 50dB(1kHz)
稳压器数量 1
最大输入电压 28V
通用封装 SOT-89-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6701B502PR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6701B502PR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR LDO稳压器 TOREX SEMICONDUCTOR XC6701B502PR-G XC6701B502PR-G数据手册

XC6701B502PR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.8598
10+ ¥ 4.4392
100+ ¥ 3.9775
500+ ¥ 3.9065
1000+ ¥ 3.9065
2500+ ¥ 3.8355
5000+ ¥ 3.8355
库存: 782
起订量: 12 增量: 0
交货地:
最小起订量为:10
合计: ¥ 44.39
直接购买
加入购物车
