XC6120C222HR-G

产品分类: 电源监控芯片
产品描述: 低有效 1 贴片安装
供应商型号: 3534817
供应商: 海外现货
标准整包数: 5

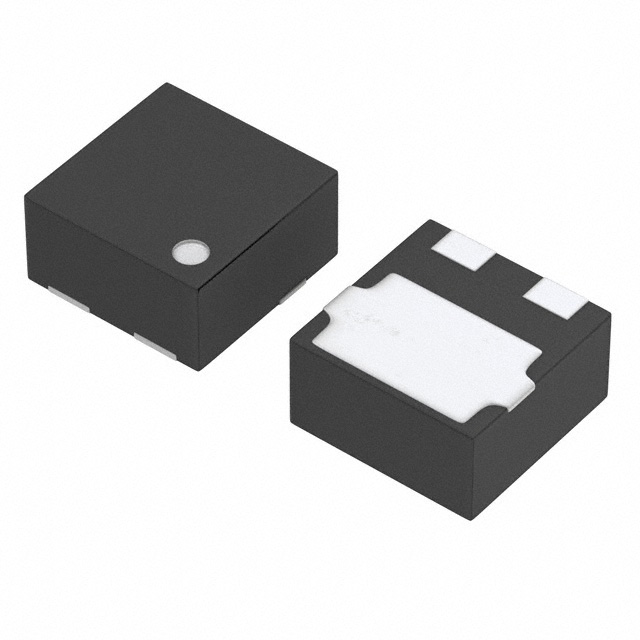

TOREX SEMICONDUCTOR 电源监控芯片 XC6120C222HR-G

XC6120C222HR-G概述

    # XC6120系列高精度超小型低功耗电压检测器

    产品简介


    XC6120系列是高度精确且具有超小封装和低功耗特性的电压检测器,采用CMOS技术和激光微调工艺制造。凭借其卓越的性能,XC6120系列特别适合用于需要高精度的便携式设备中。其紧凑的封装(如USP-3、SSOT-24和SOT-25)使其非常适合高密度安装需求。此外,XC6120系列提供CMOS输出和N通道开漏输出两种配置,满足不同的设计需求。
    主要功能
    - 高精度电压检测:±2%(VDF≥1.5V),±30mV(VDF<1.5V)
    - 超低功耗:典型值0.6μA
    - 检测电压范围:1.0V至5.0V(步进0.1V)
    - 工作电压范围:0.7V至6.0V
    - 温度特性:±100ppm/℃
    - 输出配置:CMOS(XC6120C)、N通道开漏输出(XC6120N)
    应用领域
    - 微处理器复位电路
    - 内存电池备份电路
    - 上电复位电路
    - 电源故障检测
    - 系统电池寿命和充电电压监测

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | VSS-0.3 7.0 | V |
    | 输出电流(IOUT) | 10 mA |
    | 检测电压范围 | 1.0 5.0 | V |
    | 工作温度范围 | -40 +85 | ℃ |
    | 存储温度范围 | -55 +125 | ℃ |
    输出电压特性
    - CMOS输出:VSS-0.3至VIN+0.3
    - N通道开漏输出:VSS-0.3至7.0
    功耗特性
    - USP-3封装:120mW
    - SSOT-24封装:150mW
    - SOT-25封装:250mW

    产品特点和优势


    XC6120系列以其出色的性能在市场上脱颖而出:
    - 高精度检测:适用于需要严格精度控制的应用场景。
    - 超低功耗:典型值仅为0.6μA,非常适合电池供电设备。
    - 紧凑封装:USP-3、SSOT-24和SOT-25封装满足高密度安装需求。
    - 宽泛的工作条件:从-40℃到+85℃的工作温度范围确保了其适应性强。
    - 绿色环保:符合欧盟RoHS标准,无卤素和铅。

    应用案例和使用建议


    XC6120系列广泛应用于微处理器复位、电池管理等领域。例如,在上电复位电路中,当系统启动时,XC6120可以确保电源电压稳定后才释放复位信号。对于需要高精度检测的应用,建议选择合适的检测电压范围,并根据负载要求调整外部电阻。
    使用建议
    - 在选择检测电压时,应考虑实际系统的电压波动范围,以确保准确触发。
    - 使用N通道开漏输出配置时,建议拉高电阻(Rpull-up)大于等于220kΩ,以避免不必要的振荡现象。

    兼容性和支持


    XC6120系列与多种主控芯片兼容,适合集成到各类电子设备中。厂商提供全面的技术支持和售后服务,包括在线技术支持、样品申请及定制化解决方案服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压异常 | 检查输入电压是否超出额定范围 |
    | 振荡现象 | 调整外部电阻值,确保其符合规范 |
    | 无法正常检测电压 | 确认接线正确并重新检查电路连接 |

    总结和推荐


    综上所述,XC6120系列凭借其卓越的性能指标和广泛的适用性,在高精度、低功耗电压检测领域表现优异。如果您正在寻找一款适合便携式或高密度应用的电压检测解决方案,XC6120无疑是您的理想选择。我们强烈推荐此系列产品,特别是针对那些对精度和效率要求较高的场景。

XC6120C222HR-G参数

参数
重置延迟时间 -
最小工作供电电压 -
输出类型 -
人工复位 -
最大工作供电电压 -
应用场景 -
监控数量 1
复位 低有效
工作电源电流 -
看门狗计时器 -
电池备用开关 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XC6120C222HR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6120C222HR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 电源监控芯片 TOREX SEMICONDUCTOR XC6120C222HR-G XC6120C222HR-G数据手册

XC6120C222HR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.0799
10+ ¥ 1.6387
100+ ¥ 1.5126
500+ ¥ 1.4118
1000+ ¥ 1.3866
5000+ ¥ 1.3866
库存: 2541
起订量: 35 增量: 0
交货地:
最小起订量为:10
合计: ¥ 16.38
