首页  >  产品百科  >  XBP06V0U25R-G

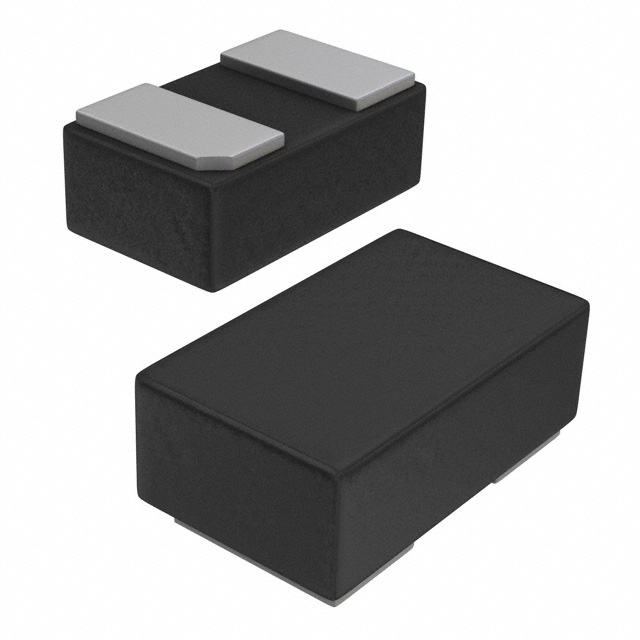

XBP06V0U25R-G

产品分类: TVS二极管/ESD抑制器
产品描述: 5V 双向 2A 14V 6V 0402 贴片安装
供应商型号: 10B-3534747-4
供应商: 国内现货
标准整包数: 5
TOREX SEMICONDUCTOR TVS二极管/ESD抑制器 XBP06V0U25R-G

XBP06V0U25R-G概述

    XBP06V0U25R-G 低电容瞬态电压抑制二极管(TVS二极管)技术手册

    1. 产品简介


    XBP06V0U25R-G是一款低电容瞬态电压抑制二极管(TVS二极管),适用于多种高速通信接口及便携式设备。它通过吸收瞬态电压脉冲来保护下游电子设备免受损坏,特别适用于USB 3.0、HDMI、DVI等高数据传输速率的接口。此外,它还广泛应用于便携式设备中,以确保设备在各种环境中保持稳定运行。

    2. 技术参数


    - 封装: FBP1006-2A
    - 订单单位: 10,000个/卷
    - 额定峰值脉冲电流 (8/20μs 波形): Ipp 2 A
    - 工作温度范围: Ta = 25℃
    - 存储温度范围: Tstg -55~ +150 ℃
    - 最大结温: Tj -55~ 125 ℃
    - 静电放电(ESD)耐压:
    - 空气接触模式: VESDA ±15 kV
    - 直接接触模式: VESDC ±15 kV
    - 电气特性:
    - 隔离电压: VRWM 5 V
    - 击穿电压: VBR IR=1mA 6.0~8.4 V
    - 漏电流: IR VR=5V ≤1 μA
    - 电容: Ct VR=0V, f=1MHz ≤0.35 pF
    - 钳位电压 (8/20μs): VC IPP=1A 12.0~14.0 V

    3. 产品特点和优势


    - 双向防护:能够双向保护电子设备,防止反向电压损害。
    - 低电容特性:终端电容仅为0.35pF,特别适合高频信号线路的保护,减小信号失真。
    - 环境友好:完全符合RoHS标准,不含卤素和锑,确保绿色环保。
    - 出色的ESD保护:能够承受高达±15kV的静电放电,提供卓越的抗静电能力。
    - 广泛应用:适用于USB 3.0、HDMI、DVI等接口,以及便携式设备。

    4. 应用案例和使用建议


    应用案例:
    - 在高速通信设备如USB 3.0和HDMI端口处使用,保护这些敏感接口免受瞬态电压冲击。
    - 便携式设备如手机和平板电脑中,确保设备在各种环境条件下可靠运行。
    使用建议:
    - 在设计电路时,考虑将其安装在靠近被保护设备的位置,以减少信号路径上的电感和电阻,从而提高防护效果。
    - 鉴于其低电容特性,建议尽量保持信号线短且无过多过孔,以减小寄生电容,保证信号完整性。
    - 建议在实际应用中加入额外的保护措施,例如设计冗余系统和进行后期老化处理,以提升可靠性。

    5. 兼容性和支持


    兼容性:
    - XBP06V0U25R-G可以轻松集成到现有的电路设计中,因为它采用了通用的FBP1006-2A封装形式。
    - 与现有电子设备和其他电子元器件具有良好的兼容性,可以无缝对接,无需大幅修改电路布局。
    支持:
    - 制造商提供详尽的技术文档和数据手册,方便用户进行参考。
    - 提供在线技术支持和专业咨询服务,帮助用户解决设计和使用过程中遇到的问题。
    - 定期进行产品升级和改进,以保持产品的先进性和竞争力。

    6. 常见问题与解决方案


    问题1: 产品在高温环境下工作,是否会降低其可靠性?
    解决方案:
    - 高温环境下工作时,产品可能因热应力导致可靠性下降。建议用户使用该产品时遵守绝对最大额定值,并采取适当的散热措施,以确保其长期可靠运行。
    问题2: 如何确保产品符合RoHS标准?
    解决方案:
    - 产品标记有“-G”后缀,表示其不含卤素和锑,符合RoHS要求。使用前可检查包装或查询制造商确认。

    7. 总结和推荐


    综合评估:
    - XBP06V0U25R-G凭借其低电容、双向保护和高ESD防护等特性,在高速通信接口和便携式设备中表现出色。
    - 适用于多种应用场景,尤其适合需要严格保护电子设备的应用场合。
    推荐:
    - 强烈推荐XBP06V0U25R-G用于需要高可靠性瞬态电压保护的应用场景,如USB 3.0、HDMI、DVI接口以及便携式设备。

XBP06V0U25R-G参数

参数
峰值脉冲电流 2A
峰值脉冲功率 -
极性 双向
工作电压 5V
箝位电压 14V
击穿电压 6V
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XBP06V0U25R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XBP06V0U25R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR TVS二极管/ESD抑制器 TOREX SEMICONDUCTOR XBP06V0U25R-G XBP06V0U25R-G数据手册

XBP06V0U25R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.7595
100+ ¥ 0.8055
500+ ¥ 0.7458
1000+ ¥ 0.6861
1810+ ¥ 0.6587
5000+ ¥ 0.6468
库存: 684
起订量: 125 增量: 1
交货地:
最小起订量为:100
合计: ¥ 80.55
