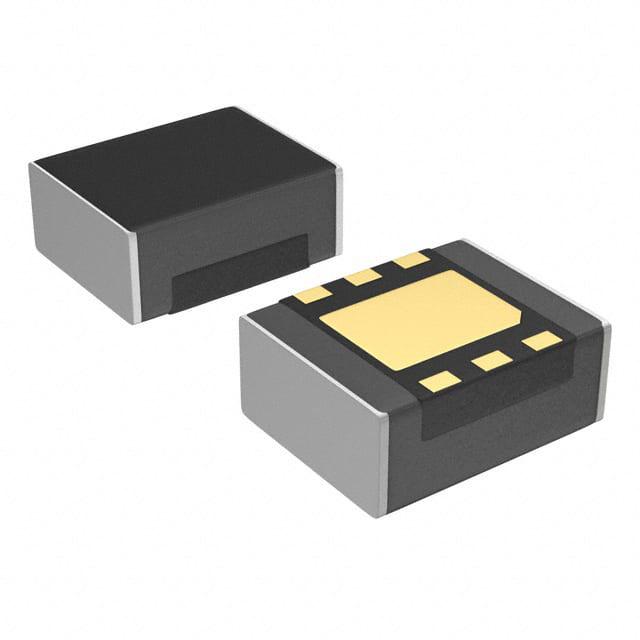

XCL219B253FR-G

产品分类: DC-DC稳压器
产品描述: 3MHz Fixed 1 2.5V 5.5V 2.5V 贴片安装,黏合安装 2.5mm*2mm*1mm
供应商型号: 3536006
供应商: element14
标准整包数: 1
TOREX SEMICONDUCTOR DC-DC稳压器 XCL219B253FR-G

XCL219B253FR-G概述

    XCL219/XCL220系列同步降压“微型DC/DC”转换器

    产品简介


    XCL219/XCL220系列是东芯半导体公司推出的一款高集成度同步降压“微型DC/DC”转换器。该系列集成了电感器和控制IC,采用单一封装(尺寸为2.0mm×2.5mm,高度为1.0mm)。内嵌的电感器简化了电路设计,有效减少了噪声和其他因线路布线引起的故障。这款产品具有2.5V至5.5V的宽工作电压范围,支持内部固定输出电压(0.8V至3.6V)。XCL219/XCL220系列采用3.0MHz的开关频率,并利用HiSAT-COT技术实现同步整流。

    技术参数


    - 输入电压: 2.5V ~ 5.5V
    - 输出电压: 0.8V ~ 3.6V(精度±2.0%)
    - 开关频率: 3.0MHz
    - 最大输出电流: 1.0A
    - 效率: 93%(VIN=5.0V, VOUT=3.3V/300mA)
    - 保护功能: 热关断、过流保护、短路保护
    - 软启动时间: 最快可达0.3ms
    - 工作温度范围: -40℃~ +105℃
    - 封装形式: CL-2025-02
    - 环保特性: 符合欧盟RoHS标准,无铅

    产品特点和优势


    - 高集成度: 将电感器和控制IC整合在单一封装中,减少了外部元器件的使用。
    - 高性能: 使用HiSAT-COT技术实现快速瞬态响应和低输出电压纹波。
    - 宽工作电压范围: 适用于2.5V至5.5V的工作电压,能够支持多种应用需求。
    - 热关断和过流保护: 提高系统稳定性和安全性。
    - 低功耗: 处于待机状态时,功耗小于1.0μA。

    应用案例和使用建议


    - 笔记本电脑: 适用于笔记本电脑电源管理模块。
    - 平板电脑: 适合平板电脑的电池管理,延长电池寿命。
    - 固态硬盘: 用于提高SSD的能效比。
    - 智能手机: 适合作为手机电源管理模块。
    - 数码相机: 用于优化数码相机的电源供应。
    - 便携式游戏机: 适用于便携式设备,确保设备长时间稳定运行。
    使用建议:
    - 当VIN-VOUT(T)<1.5V时,建议使用容量大于20μF的输出电容器CL。
    - 根据实际负载情况选择合适的输出电容值和阻抗,以优化性能。

    兼容性和支持


    - 兼容性: 本产品可与多种其他电子元件或设备兼容,具体细节参见厂商提供的文档。
    - 支持和维护: 厂商提供详细的技术支持和维护服务,详见厂商官方网站或联系客服获取更多信息。

    常见问题与解决方案


    - 问题1: 输出电压不稳。
    - 解决方案: 检查输入电压和负载是否在正常范围内,确认所有连接点正确。
    - 问题2: 功耗过高。
    - 解决方案: 调整负载电流或更换更高效的电感器。
    - 问题3: 短路保护失效。
    - 解决方案: 检查电路连接是否正确,避免外部短路情况发生。

    总结和推荐


    XCL219/XCL220系列是一款高效、可靠且集成度高的同步降压DC/DC转换器。其独特的HiSAT-COT技术保证了快速瞬态响应和低输出电压纹波,适用于多种电子设备的电源管理。考虑到其卓越的性能和广泛应用领域,我们强烈推荐此产品作为高效电源管理方案的选择。
    以上是对XCL219/XCL220系列同步降压“微型DC/DC”转换器的技术手册内容进行的整理和分析,希望对您的选择和应用有所帮助。

XCL219B253FR-G参数

参数
最小输出电压 -
最小输入电压 2.5V
最大输出电压 2.5V
功能 -
拓扑 -
最大输入电压 5.5V
输出数量 1
输出类型 Fixed
同步整流器 -
开关频率 3MHz
长*宽*高 2.5mm*2mm*1mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

XCL219B253FR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL219B253FR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR DC-DC稳压器 TOREX SEMICONDUCTOR XCL219B253FR-G XCL219B253FR-G数据手册

XCL219B253FR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.258
10+ ¥ 16.1874
50+ ¥ 14.27
100+ ¥ 12.8
250+ ¥ 11.9
500+ ¥ 10.54
库存: 1435
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.25
