首页  >  产品百科  >  UNDK 20P6914/S35A

UNDK 20P6914/S35A

产品分类: 距离传感器
厂牌: BAUMER
产品描述: Baumer 接近传感器, 块状
供应商型号: 4460226
供应商: 欧时
标准整包数: 1

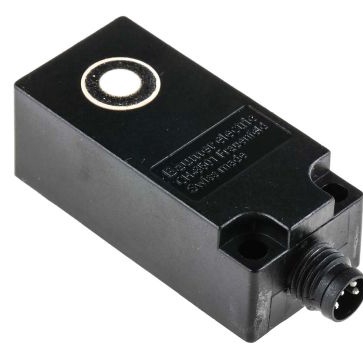

BAUMER 距离传感器 UNDK 20P6914/S35A

UNDK 20P6914/S35A概述

    电子元器件产品技术手册:超声波接近传感器

    1. 产品简介


    UNDK 20P6914/S35A 超声波接近传感器 是一种高性能的非接触式距离测量设备,适用于多种工业自动化及检测场合。这类传感器利用超声波原理实现对物体位置的精确检测,广泛应用于物流仓储、自动门控制、机器人导航等领域。

    2. 技术参数


    UNDK 20P6914/S35A 超声波接近传感器 的核心技术参数如下:
    - 扫描范围:10...200 毫米(Sd),远限30...200 毫米(Sde)
    - 迟滞范围:典型值为4% Sde
    - 重复精度:<0.5 毫米
    - 温度漂移:<0.18% Sde/K
    - 响应时间:<10 毫秒(ton)
    - 释放时间:<10 毫秒(toff)
    - 超声波频率:380 千赫兹
    - 调整方式:教入式(Teach-in)
    - 对准辅助:目标指示灯闪动
    - 输出指示:绿色LED灯
    电气参数:
    - 电压供应范围:12...30 伏直流电(Vdc)
    - 最大电流消耗(无负载):35 毫安
    - 输出电路:PNP 常开(NO)
    - 输出电流:<200 毫安
    - 电压降:<2 伏直流电
    - 残余纹波:<10% Vdc
    - 短路保护:是
    - 反向极性保护:是
    机械参数:
    - 形状:矩形
    - 外壳材料:聚酯
    - 尺寸:宽/直径 20 毫米,高/长 42 毫米,深 15 毫米
    - 连接类型:M8 接头
    环境条件:
    - 工作温度范围:-10...+60°C
    - 防护等级:IP67

    3. 产品特点和优势


    UNDK 20P6914/S35A 超声波接近传感器 拥有多项独特功能和优势,使其在市场上具备较强的竞争力:
    - 高精度:重复精度小于 0.5 毫米,确保测量的准确性和可靠性。
    - 宽广的扫描范围:覆盖 10 到 200 毫米的距离,满足不同应用需求。
    - 环境适应性强:工作温度范围广,达到 -10 到 +60°C,适合各种复杂工况。
    - 高抗干扰能力:IP67 防护等级确保其在恶劣环境下稳定运行。
    - 操作简便:采用教入式调整方法,简化安装过程。

    4. 应用案例和使用建议


    应用案例:这款传感器常用于自动门系统中,当有人或物体进入指定区域时,传感器能够立即检测到并触发开门动作。
    使用建议:
    - 在安装过程中注意调整传感器的扫描范围,以适应具体的应用需求。
    - 定期检查传感器的清洁度,确保测量精度。
    - 当需要在狭小空间内安装时,可考虑使用紧凑型设计,减少空间占用。

    5. 兼容性和支持


    - 兼容性:UNDK 20P6914/S35A 超声波接近传感器支持广泛的电气连接标准,可轻松集成至现有系统中。
    - 支持:制造商提供详尽的技术文档和客户支持,确保用户能够充分利用产品的各项功能。

    6. 常见问题与解决方案


    - Q:传感器无法正常工作怎么办?
    A:首先检查电源供应是否符合要求;其次确认连接线缆是否正确无误;最后排查环境因素,如是否存在强电磁干扰。
    - Q:测量结果不稳定怎么办?
    A:调整传感器的位置,避免靠近强振动源或高温环境;此外可以尝试校准传感器以改善精度。

    7. 总结和推荐


    UNDK 20P6914/S35A 超声波接近传感器 是一款高效且可靠的测距设备,适用于多种工业自动化应用场景。其出色的性能、易于安装的特点以及良好的市场口碑使其成为众多用户的首选。建议在需高精度距离检测的场合优先选择本产品。

UNDK 20P6914/S35A参数

参数
输出类型 PNP
感应距离 200mm
最大供电电流 -
最大工作供电电压 30V
最小工作供电电压 12V
长*宽*高 42mm*20mm*15mm

UNDK 20P6914/S35A厂商介绍

Baumer是一家全球知名的工业自动化和传感器技术公司,总部位于瑞士。公司专注于开发和生产各种传感器、编码器、视觉系统和过程测量技术,广泛应用于机械制造、自动化、过程控制等多个领域。

Baumer的主营产品主要分为以下几类:
1. 传感器:包括光电传感器、电容传感器、超声波传感器等,用于检测物体位置、距离、形状等信息。
2. 编码器:提供高精度的绝对和增量式编码器,用于测量速度、位置等参数。
3. 视觉系统:包括工业相机、视觉软件等,用于图像识别、质量检测等应用。
4. 过程测量技术:包括温度、压力、流量等传感器,用于监测和控制工业过程。

Baumer的优势在于:
1. 高品质:产品以高精度、高可靠性和长寿命著称。
2. 技术创新:持续投入研发,拥有多项专利技术。
3. 定制化服务:可根据客户需求提供定制化解决方案。
4. 全球服务网络:在全球设有多个分支机构,提供本地化服务和技术支持。

UNDK 20P6914/S35A数据手册

厂牌 PDF简要描述 下载
BAUMER 距离传感器 BAUMER UNDK 20P6914/S35A UNDK 20P6914/S35A数据手册

UNDK 20P6914/S35A封装设计

查看详情并下载
Symbol
Footprint
3D Model
