BCC0543

产品分类: 圆形线缆
厂牌: BALLUFF
产品描述: BALLUFF 传感器执行器电缆, 4芯, M8转无终端接头
供应商型号: 9055074
供应商: 欧时
标准整包数: 1

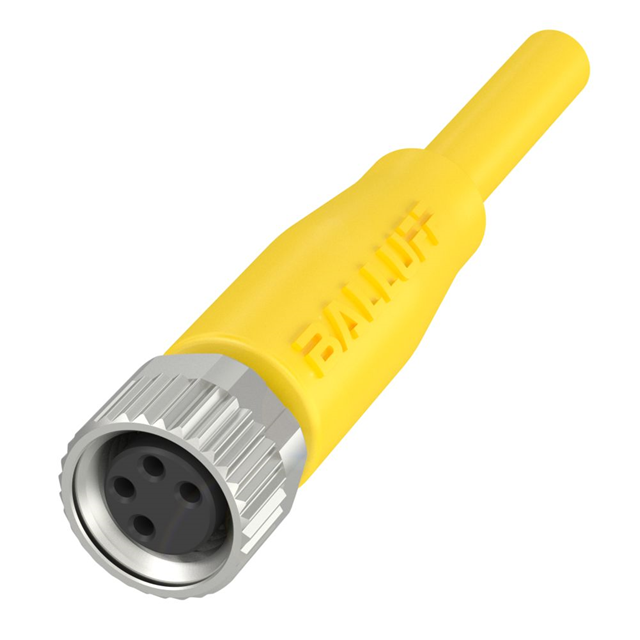

BALLUFF 圆形线缆 BCC0543

BCC0543概述


    产品简介


    本产品是一款M8连接器,型号为BCC M314-0000-10-003-VX44T2-050,订货代码为BCC0543。这款连接器主要用于工业自动化、机器人技术及各种工业控制系统中,适用于需要高性能、高可靠性的传感器连接和数据传输场合。其主要特点是具有4个导体,设计为直式,具备拖链兼容性和防尘防水功能,能够在恶劣环境下保持稳定运行。

    技术参数


    - 导体数量:4根
    - 连接器类型:M8
    - 设计:直式
    - 特殊性质:拖链兼容
    - 操作电压(交流):最大30V
    - 操作电压(直流):最大30V
    - 额定电流:4.0A(40°C)
    - 插座或针数:4
    - 电缆长度:5米
    - 导线横截面积:AWG 22
    - 电缆直径:5.0 ± 0.15mm
    - 最大加速度(拖链):5m/s²
    - 固定电缆最小弯曲半径:5 x D
    - 重复弯曲最小半径:10 x D
    - 弯曲次数(百万次):> 2 Mio.
    - 允许水平运动距离:5米
    - 最大拖链移动速度:200m/min
    - 允许垂直运动距离:2米
    - 环境温度(固定):-40...105°C
    - 环境温度(可动):-5...105°C
    - 环境温度(拖链):-5...60°C
    - 锁紧螺母材料:GD-Zn
    - 护套材料:PVC
    - 接触载体材料:PUR
    - 接触材料:CuZn
    - 防护等级:IP67
    - 阻燃等级:IEC 60332-2

    产品特点和优势


    - 拖链兼容:能够在恶劣的拖链环境中使用,保证连接器在运动过程中的稳定性。
    - 宽温范围:可以在极端温度环境下正常工作,包括高温和低温环境。
    - 高性能:额定电流大且耐久性强,适合高负荷工作环境。
    - 防水防尘:达到IP67防护等级,确保连接器在潮湿或粉尘环境下的可靠性。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于自动化生产线中的传感器连接和数据传输。例如,在工业机器人系统中,用于连接传感器和控制单元;在自动化流水线上,用于连接传感器和PLC控制器。
    使用建议
    - 确保连接器在安装时完全密封,避免水分和灰尘进入。
    - 在拖链应用中,注意调整弯曲半径以防止过度弯曲导致损坏。
    - 定期检查连接器的连接状态,确保良好的电接触和机械稳定性。

    兼容性和支持


    - 兼容性:本产品可与多种M8接口的设备兼容,例如各种传感器、控制器和执行器。
    - 支持和服务:由Balluff公司提供全球化的技术支持和售后服务,客户可以通过电话或网站联系获取帮助。

    常见问题与解决方案


    - 问题1:连接器在长时间使用后出现接触不良。
    - 解决方案:检查连接器是否有松动,如有松动需重新紧固;清洁连接器的触点,确保接触良好。
    - 问题2:在拖链应用中出现磨损。
    - 解决方案:检查弯曲半径是否符合要求,确保不超过最大允许值;使用专用的拖链保护装置减少磨损。

    总结和推荐


    综上所述,BCC M314-0000-10-003-VX44T2-050连接器凭借其高性能、高可靠性及宽温范围等特性,在工业自动化领域中有着广泛的应用前景。它不仅能够满足复杂工业环境中的严苛要求,还能显著提升系统的整体性能和使用寿命。因此,我们强烈推荐使用这款连接器。

BCC0543参数

参数
16.40' (5.00m)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

BCC0543厂商介绍

BALLUFF(巴鲁夫)是一家德国的传感器制造商,成立于1921年,总部位于德国斯图加特附近。公司专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、接近传感器、识别系统、电容传感器、磁性传感器、视觉传感器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在和位置。
2. 接近传感器:检测金属物体的接近,无需接触。
3. 识别系统:用于识别物体的身份和属性。
4. 电容传感器:检测非金属物体的存在和位置。
5. 磁性传感器:检测磁性物体的存在和位置。
6. 视觉传感器:通过图像识别技术检测物体的特征。

应用领域:
BALLUFF的产品广泛应用于汽车制造、机械制造、食品加工、包装、物流等多个工业领域。

BALLUFF的优势:
1. 技术创新:BALLUFF不断研发新技术,提供高性能的传感器解决方案。
2. 定制服务:根据客户需求提供定制化的传感器产品。
3. 质量保证:德国制造,严格的质量控制标准。
4. 全球服务:在全球范围内提供技术支持和售后服务。

BCC0543数据手册

厂牌 PDF简要描述 下载
BALLUFF 圆形线缆 BALLUFF BCC0543 BCC0543数据手册

BCC0543封装设计

查看详情并下载
Symbol
Footprint
3D Model
