BGL 5 A-001-S49

产品分类: 光电传感器
厂牌: BALLUFF
产品描述: 巴鲁夫 光电传感器, BGL系列, PNP输出, 检测范围5 mm
供应商型号: 4185228
供应商: 海外现货
标准整包数: 1

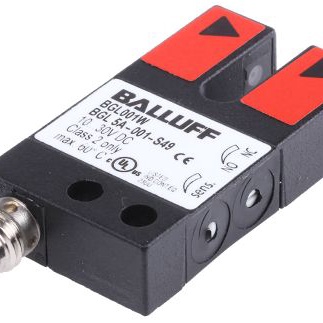

BALLUFF 光电传感器 BGL 5 A-001-S49

BGL 5 A-001-S49概述

    BGL 5A-001-S49 光槽传感器技术手册

    1. 产品简介


    BGL 5A-001-S49 是一款来自 Balluff 的光槽传感器,属于 Series A GLOBAL 系列。这款传感器设计用于直接电流 (DC) 场景下的各种自动化应用,具有 PNP (1X) 输出类型,能够实现常开/常闭(NO/NC)切换功能。其典型的应用领域包括工业自动化、机器视觉系统、包装机械、食品加工机械等。

    2. 技术参数


    以下是 BGL 5A-001-S49 的详细技术参数:
    - 基本数据
    - 工作电压 \(UB\):10.0 V... 30.0 V 直流电
    - 效率工作电压 \(Ue\):24.0 V 直流电
    - 最大波动百分比:10%
    - 无负载最大电流 \(Io\):25 mA
    - 极性反转保护:是
    - 额定绝缘电压 \(Ui\):75 V 直流电
    - 指示灯:输出功能 - LED,红色
    - 调整器
    - 电位器,270°(2x)
    - 调整参数:灵敏度
    - 开关模式:光亮/黑暗
    - 环境温度范围:-10°C... 60°C
    - 光学数据
    - 光学原理:穿过式
    - 光源类型:LED,红光
    - 波长:636 nm
    - 光斑尺寸:典型直径 1.0 mm
    - 重复精度:侧向最大 20 µm
    - 最小部分:典型值 0.30 mm
    - 最大环境光:5,000 Lux
    - 电气数据
    - 开关输出:PNP (1X)
    - 切换功能:NO/NC
    - 效率工作电流 \(Ie\):200 mA
    - 最大开关频率:3000 Hz
    - 接通时间:最大 0.167 ms
    - 断开时间:最大 0.167 ms
    - 最大压降:3.0 V
    - 回差:最大 0.100 mm
    - 短路保护:是
    - 最大负载电容:0.50 µF
    - 机械数据
    - 风格:直插连接
    - 叉宽:5 mm
    - 尺寸:10.0 mm x 54.0 mm x 25.0 mm
    - 安装方式:M4 螺钉
    - 外壳材料:镀锌钢
    - 表面处理:油漆
    - 感应面材料:玻璃
    - 防护等级:IP67
    - 连接类型:连接器
    - 连接器类型:M8x1-S49

    3. 产品特点和优势


    - 高精度和快速响应:通过光槽传感器的高灵敏度和快速开关频率(3000 Hz),可以在非常短的时间内进行准确检测。
    - 宽工作电压范围:能够在 10.0 V 至 30.0 V 直流电范围内正常工作,适用于多种电源环境。
    - 良好的防护性能:达到 IP67 防护等级,适合恶劣的工业环境。
    - 高可靠性:具有极性反转保护和短路保护,确保传感器在异常条件下仍能稳定运行。

    4. 应用案例和使用建议


    BGL 5A-001-S49 主要应用于自动化生产线上的物体检测、安全光幕、位置检测等场景。例如,在包装机械中,可以用来检测包装物是否存在或缺失。建议在使用时确保传感器安装稳固,避免强烈的机械震动或撞击,以延长使用寿命。

    5. 兼容性和支持


    BGL 5A-001-S49 适用于多种设备和应用环境,与其他符合 IEC 60947-5-2 标准的电子元件具有良好的兼容性。Balluff 提供全面的技术支持和服务,包括产品安装指导、故障排除和维修服务。

    6. 常见问题与解决方案


    - 问题 1: 传感器无法正常工作。
    - 解决办法: 检查电源电压是否在允许范围内,确认接线正确且牢固。
    - 问题 2: 输出信号不稳定。
    - 解决办法: 检查环境光强度是否过高,适当调整传感器的灵敏度设置。

    7. 总结和推荐


    总体而言,BGL 5A-001-S49 是一款性能优异、适应性强的光槽传感器,适合广泛应用于工业自动化和机器视觉系统中。凭借其高精度、可靠性和耐用性,我们强烈推荐使用该产品。

BGL 5 A-001-S49参数

参数
颜色感应 -
感应方式 -
最小工作供电电压 -
最大工作供电电压 -
波长 -
输出类型 PNP
光源 LED
感应距离 5mm
响应时间 -

BGL 5 A-001-S49厂商介绍

BALLUFF(巴鲁夫)是一家德国的传感器制造商,成立于1921年,总部位于德国斯图加特附近。公司专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、接近传感器、识别系统、电容传感器、磁性传感器、视觉传感器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在和位置。
2. 接近传感器:检测金属物体的接近,无需接触。
3. 识别系统:用于识别物体的身份和属性。
4. 电容传感器:检测非金属物体的存在和位置。
5. 磁性传感器:检测磁性物体的存在和位置。
6. 视觉传感器:通过图像识别技术检测物体的特征。

应用领域:
BALLUFF的产品广泛应用于汽车制造、机械制造、食品加工、包装、物流等多个工业领域。

BALLUFF的优势:
1. 技术创新:BALLUFF不断研发新技术,提供高性能的传感器解决方案。
2. 定制服务:根据客户需求提供定制化的传感器产品。
3. 质量保证:德国制造,严格的质量控制标准。
4. 全球服务:在全球范围内提供技术支持和售后服务。

BGL 5 A-001-S49数据手册

厂牌 PDF简要描述 下载
BALLUFF 光电传感器 BALLUFF BGL 5 A-001-S49 BGL 5 A-001-S49数据手册

BGL 5 A-001-S49封装设计

查看详情并下载
Symbol
Footprint
3D Model
