HVL100050概述

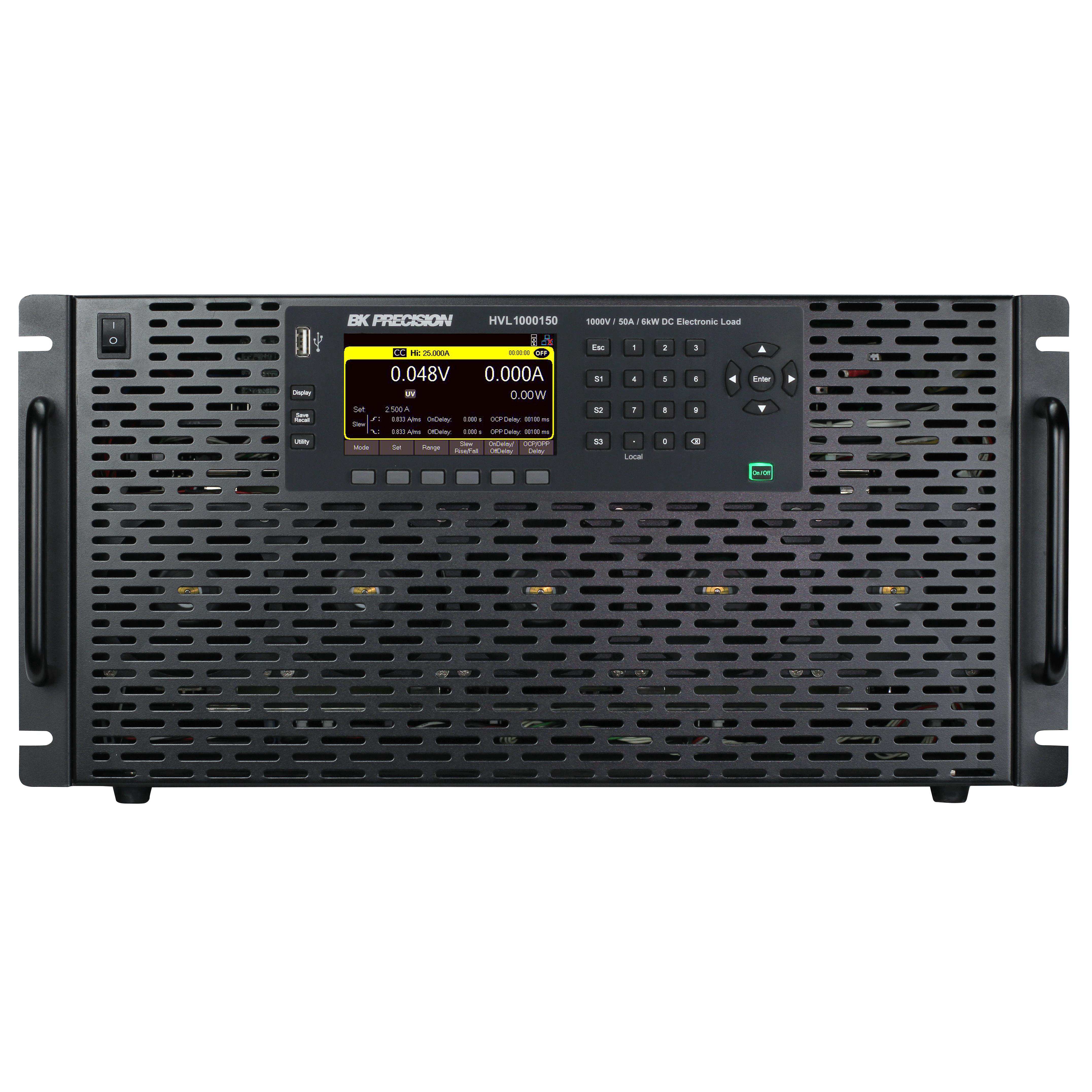

    # 高压直流电子负载:HVL系列

    产品简介


    B&K Precision推出的HVL系列高压直流电子负载是专门用于测试高功率直流电源的产品。它具备多种操作模式,包括恒流(CC)、恒压(CV)、恒电阻(CR)和恒功率(CW)模式。适用于ATE系统应用,如直流-直流转换器、电池、电池充电器、光伏阵列和其他高功率直流源的测试。

    技术参数


    | 参数 | HVL600150 | HVL80075 | HVL100025 | HVL600300 | HVL800150 | HVL100050 |
    ||
    | 输入电压范围 | 0至600 V | 0至800 V | 0至1000 V | 0至600 V | 0至800 V | 0至1000 V |
    | 输入电流范围 | 0至150 A | 0至75 A | 0至25 A | 0至300 A | 0至150 A | 0至50 A |
    | 输入功率 | 3000 W | 6000 W 3000 W | 6000 W
    | 最低工作电压 | 3.5 V | 2.0 V | 3.5 V | 3.5 V | 2.0 V | 3.5 V |
    | CV模式量程 | 0至600 V | 0至800 V | 0至1000 V | 0至600 V | 0至800 V | 0至1000 V |
    | CC模式量程 | 0至150 A | 0至75 A | 0至25 A | 0至300 A | 0至150 A | 0至50 A |
    | CR模式量程 | 0.03 Ω至4 Ω | 0.03 Ω至10.66 Ω | 0.2 Ω至40 Ω | 0.015 Ω至2 Ω | 0.015 Ω至5.33 Ω | 0.1 Ω至20 Ω |
    | CW模式量程 | 0至300 W | 0至600 W | 0至3000 W | 0至6000 W | 0至3000 W | 0至6000 W |
    | 工作温度范围 | 5°C至40°C | 5°C至40°C | 5°C至40°C | 5°C至40°C | 5°C至40°C | 5°C至40°C |

    产品特点和优势


    HVL系列具有多个显著的优势和特点,例如:
    - 高功率密度:在5U机箱内提供高达6kW的功率。
    - 多重工作模式:支持恒流、恒压、恒电阻和恒功率等多种操作模式。
    - 先进的列表模式编程:易于设置复杂的负载序列。
    - 可编程保护功能:包含过电压、过电流、过功率、反向电压和锁定键功能。
    - 短路测试:内置短路测试功能。
    - 软启动功能:防止电压/电流突然尖峰。
    - 远程控制:支持USB、LAN、RS232和GPIB接口。
    - 兼容性:获得cTUVus认证,符合CSA和UL安全标准。
    - 并联操作:最多可以将10个相同型号的HVL系列设备并联使用,总沉降功率可达60kW。

    应用案例和使用建议


    HVL系列广泛应用于各种场合,例如电动汽车电池测试、车载电动汽车充电器测试和充电站测试。这些测试通常需要精确的负载模拟和动态响应能力。在实际使用过程中,可以根据具体的应用需求选择合适的电压和电流范围。
    使用建议:
    - 在使用前,确保对设备进行充分的温控稳定,以保证准确的读数。
    - 利用列表模式编程来简化复杂的测试序列。
    - 结合外部电源使用,可以进行全面的电池充放电循环测试。

    兼容性和支持


    HVL系列具有广泛的兼容性,支持USB、LAN、RS232和GPIB接口,这使得它能够轻松集成到现有的ATE系统中。厂商提供了丰富的支持和服务,包括免费的操作软件和电池测试软件,这些软件可以在bkprecision.com网站上下载。

    常见问题与解决方案


    常见问题及解决方法:
    1. 问题:设备不能正常启动。
    解决方法:检查输入电压是否在正常范围内,并确认电源连接正确。
    2. 问题:测量结果不准确。
    解决方法:确保在设备达到温度稳定后进行测量,并使用正确的量程设置。
    3. 问题:设备无法识别USB设备。
    解决方法:尝试更换不同的USB线缆或端口,并确保驱动程序已正确安装。

    总结和推荐


    HVL系列高压直流电子负载以其高功率密度、多工作模式和先进的列表模式编程等功能,在各类高功率直流电源测试中表现出色。它不仅适用于ATE系统应用,还特别适合电动汽车电池测试等场合。因此,我们强烈推荐使用HVL系列,特别是对于那些需要高精度和高性能负载测试的工程师和研发人员。
