BK9172B

产品分类:
厂牌: B&K PRECISION
产品描述:
供应商型号: 2723083
供应商: element14
标准整包数: 1
B&K PRECISION  BK9172B

BK9172B概述

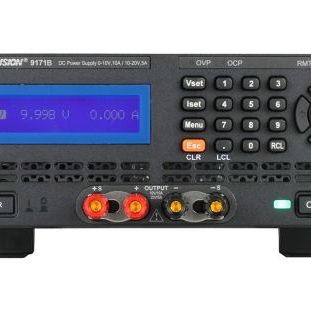

    Programmable Dual-Range DC Power Supplies: 9170B & 9180B Series

    产品简介


    9170B & 9180B系列可编程双范围直流电源专为最严苛的应用需求设计,广泛应用于研发(R&D)、设计验证及生产测试。这些电源供应器采用行业内领先的性能,提供干净、稳定且精确的输出功率。凭借其超低的纹波和噪声、低温度系数、卓越的调节性能以及快速瞬态响应时间,它们适合桌面使用及自动化测试设备(ATE)应用。

    技术参数


    - 输出范围:多种电压电流组合,涵盖0-10V至0-400V,电流范围从0-0.01A到0-20A。
    - 输出功率:单通道模型最高可达210W,多通道型号略有不同。
    - 线性调节率:电压≤0.01% +1mV,电流≤0.01% +250μA。
    - 负载调节率:电压≤0.01% +1mV,电流≤0.01% +250μA。
    - 纹波和噪声:范围从0.35mVrms/3mVpp到4.5mVrms/45mVpp。
    - 编程/读回分辨率:电压1mV至20mV,电流1mA至0.01mA。
    - 编程/读回精度:电压≤0.05% +5mV至+100mV,电流≤0.1% +1mA至+5mA。
    - 温度系数:电压≤0.005% +1mV,电流≤0.01% +3mA。
    - 瞬态响应时间:输出恢复到15mV或50mV内的时间分别≤50μs和≤100μs。
    - 设定时间:≤30ms。
    - 测量时间:≤5ms。
    - 过压保护(OVP):准确度≤0.5% +0.1V。
    - 过流保护(OCP):准确度≤0.5% +0.1A。
    - OVP/OCP响应时间:≤1ms。
    - 上升/下降时间:在满载/空载情况下,上升时间≤8ms/10ms,下降时间≤8ms/10ms。
    - 稳定性(8小时):电压≤0.02% +2mV,电流≤0.1% +1mA。
    - 命令处理时间:典型值≤10ms。

    产品特点和优势


    - 双范围输出:自动选择高低电压范围,既节省成本又满足不同需求。
    - 高精度:具备出色的线性调节率、负载调节率及纹波噪声抑制能力。
    - 多样化接口:包括SCPI IEEE488.2兼容标准USB接口、可选GPIB/LAN接口及8位双向数字I/O接口。
    - 多功能模式:支持列表模式、独特的LED测试模式等,适用于各类特殊应用。
    - 快速响应:极短的命令处理时间和瞬态响应时间,显著缩短测试周期。

    应用案例和使用建议


    - 研发与设计验证:可用于实验室环境下的各种研发测试,确保产品性能符合设计要求。
    - 生产测试:支持大规模生产测试流程,通过编程方式批量验证产品质量。
    - 应用软件:利用附带的应用软件远程控制和执行测试序列,简化操作流程。
    建议在高温环境下使用时注意散热,并定期检查电源连接以避免接触不良导致的故障。

    兼容性和支持


    - 兼容性:支持SCPI命令的多种通信接口,包括USB、GPIB、LAN及可选的8位数字I/O和模拟控制接口。
    - 软件支持:提供LabVIEW驱动程序,便于集成至现有系统中。
    - 维护:制造商提供三年保修服务,保障用户权益。

    常见问题与解决方案


    - Q: 电源开启后无法达到设定电压?
    - A: 检查电源设置是否正确,确认所有连接无误。尝试重置电源并重新设置参数。
    - Q: 设备运行时发热严重?
    - A: 确保周围有足够的通风空间,避免设备过热。
    - Q: 通信中断?
    - A: 检查通信接口和相关配置是否正确,重启设备和电脑可能解决问题。

    总结和推荐


    综上所述,9170B & 9180B系列可编程双范围直流电源不仅提供了卓越的技术性能,还具备丰富的功能选项,适用于多个行业领域的测试和验证需求。无论是研发测试还是生产应用,这款电源供应器都是理想的选择。因此,强烈推荐给需要高效、可靠电源供应解决方案的用户。

BK9172B厂商介绍

B&K Precision是一家全球领先的测试和测量设备制造商,专注于为工程师、技术人员和科学家提供创新的解决方案。公司主营产品包括电源、示波器、万用表、信号发生器、电子负载、频率计数器、电源分析仪、电阻测试仪等,广泛应用于电子制造、研发、教育和维修等领域。

B&K Precision的优势在于:
1. 产品线丰富:提供全面的测试和测量设备,满足不同行业和应用需求。
2. 技术创新:不断研发新技术,提高产品性能和可靠性。
3. 客户服务:提供优质的客户服务和技术支持,帮助客户解决实际问题。
4. 品牌信誉:作为行业内的知名品牌,B&K Precision以其高质量的产品和服务赢得了客户的信任和认可。

BK9172B数据手册

厂牌 PDF简要描述 下载
B&K PRECISION B&K PRECISION BK9172B BK9172B数据手册
