XLN3640

产品分类: 电气测量仪
厂牌: B&K PRECISION
产品描述:
供应商型号: 1799860
供应商: element14
标准整包数: 1
B&K PRECISION 电气测量仪 XLN3640

XLN3640概述

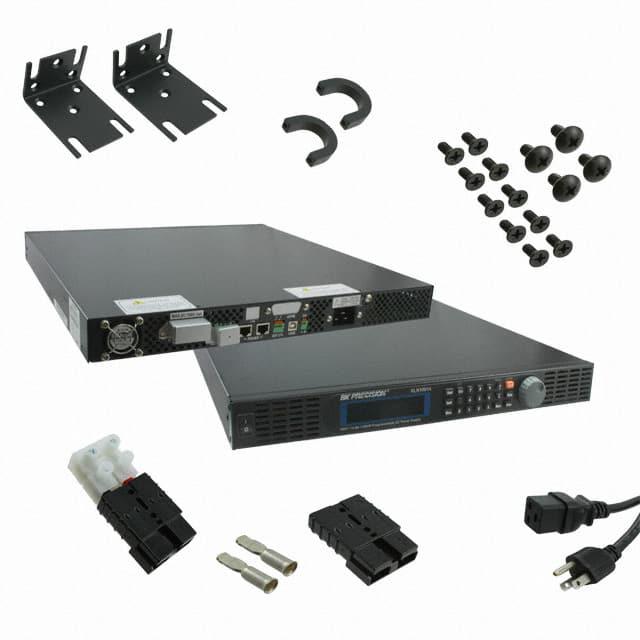

    B&K Precision XLN系列可编程直流电源供应器技术手册

    1. 产品简介


    B&K Precision XLN系列可编程直流电源供应器是为实验室及系统集成商设计的高密度紧凑型电源供应器。这些设备能够提供清洁的电力输出,最高可达1560瓦特。相比其他制造商的产品,它们不仅适用于自动测试设备(ATE)市场,还能满足实验台用户的需要。这些电源供应器提供了内置电压和电流测量显示器,能够同时显示设置值和输出值,同时还配备了直观的用户界面,包括全键盘和旋转旋钮,方便快捷地设置输出水平。

    2. 技术参数


    | 规格 | XLN3640 | XLN6024 | XLN8018 | XLN10014 | XLN15010 | XLN30052 | XLN60026 |

    | 输出电压(V) | 0-36 | 0-60 | 0-80 | 0-100 | 5-150 | 5-300 | 5-600 |
    | 输出电流(A) | 0-40 | 0-24 | 0-18 | 0-14.4 | 0.04-10.4 | 0.02-5.2 | 0.01-2.6 |
    | 输出功率(W) | 1440 | 1440 | 1440 | 1440 | 1560 | 1560 | 1560 |
    | 过电压调整范围(V) | 2-38 | 3-64 | 4-85 | 5-105 | 5-158 | 5-315 | 5-630 |
    | 线性调节率(负载)(mV) | ≤ 4 | ≤ 6 | ≤ 8 | ≤ 10 | ≤ 17 | ≤ 32 | ≤ 62 |
    | 负载调节率(电压)(mV) | ≤ 8 | ≤ 8 | ≤ 10 | ≤ 12 | ≤ 17 | ≤ 32 | ≤ 62 |
    | 波纹噪声(20 Hz-20 MHz)| ≤ 5mVrms / ≤ 60mVpp | ≤ 6mVrms / ≤ 70mVpp | ≤ 7mVrms / ≤ 80mVpp | ≤ 8mVrms / ≤ 80mVpp | ≤ 10mVrms / ≤ 100mVpp | ≤ 25mVrms / ≤ 150mVpp | ≤ 50mVrms / ≤ 300mVpp |
    | 编程分辨率(mV/mA) | 1/1 | 1.5/1 | 2/1 | 2.5/1 | 10/1 | 10/1 | 10/1 |

    3. 产品特点和优势


    - 紧凑且高密度设计:所有型号均采用1U高度的紧凑设计,适合各种实验室空间。
    - 多功能接口:标准USB接口,可选的GPIB和LAN接口,还具有外部模拟编程接口。
    - 灵活配置:支持并联和串联模式,可以轻松扩展到多个设备。
    - 先进的保护功能:包括过压(OVP)、过流(OCP)、过功率(OPP)和过温(OTP)保护。
    - 高精度校准:可通过面板进行方便的校准,简化了校准过程。
    - 远程控制能力:通过SCPI命令集支持广泛的控制系统。

    4. 应用案例和使用建议


    XLN系列广泛应用于ATE系统集成、产品设计和开发、产品质量控制和老化测试等领域。例如,在进行老化测试时,可以通过设定特定的电压和电流来模拟不同工作条件,从而确保产品在极端条件下的稳定性。
    建议在使用过程中,利用内置的远程感测功能补偿负载线上的电压降,以确保输出电压的准确性。此外,对于高功率应用,建议选择具有并联和串联模式的型号,以便更好地管理和控制输出。

    5. 兼容性和支持


    XLN系列支持标准USB接口以及可选的GPIB和LAN接口,便于与不同的测试系统集成。厂商提供了丰富的支持文档和软件工具,如应用软件和LabVIEW™驱动程序,帮助用户进行远程控制和编程。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法连接到计算机 | 检查连接电缆是否插好;检查端口设置是否正确 |
    | 输出电压不稳定 | 检查负载连接是否正确;重新校准输出电压 |
    | 设备过热 | 减少负载电流;确认设备通风良好 |

    7. 总结和推荐


    总体而言,B&K Precision XLN系列可编程直流电源供应器具备高性能、多功能性和广泛的应用范围,适用于多种测试需求。无论是在实验室还是系统集成项目中,这款电源供应器都能提供出色的稳定性和可靠性。因此,强烈推荐给需要高效电源管理的用户。

XLN3640参数

参数
长*宽*高 432mm*420mm*43.6mm
零件状态 在售
包装方式 盒装

XLN3640厂商介绍

B&K Precision是一家全球领先的测试和测量设备制造商,专注于为工程师、技术人员和科学家提供创新的解决方案。公司主营产品包括电源、示波器、万用表、信号发生器、电子负载、频率计数器、电源分析仪、电阻测试仪等,广泛应用于电子制造、研发、教育和维修等领域。

B&K Precision的优势在于:
1. 产品线丰富:提供全面的测试和测量设备,满足不同行业和应用需求。
2. 技术创新:不断研发新技术,提高产品性能和可靠性。
3. 客户服务:提供优质的客户服务和技术支持,帮助客户解决实际问题。
4. 品牌信誉:作为行业内的知名品牌,B&K Precision以其高质量的产品和服务赢得了客户的信任和认可。

XLN3640数据手册

厂牌 PDF简要描述 下载
B&K PRECISION 电气测量仪 B&K PRECISION XLN3640 XLN3640数据手册
