ELPA 047

产品分类: 总线开关
厂牌: THEBEN
产品描述: Theben 计时器灯开关, 1通道, 230 V 交流电源, 单极常开
供应商型号: 7388767
供应商: 海外现货
标准整包数: 1
THEBEN 总线开关 ELPA 047

ELPA 047概述

    ELPA 047 Staircase Time Switches 技术手册

    1. 产品简介

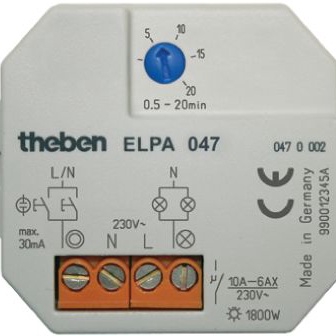

    产品名称: ELPA 047楼梯时间开关
    型号: 0470002
    描述: ELPA 047是一款用于楼梯照明的嵌入式电子时间开关。它适用于新安装和升级项目,并支持连接现有开关。该设备采用零交叉切换技术,以节省继电器并处理高灯负荷。此外,该开关还具备自动检测三线或四线电路的功能(四线电路带地板照明连接),提供极高的准确性,并支持即时二次切换。

    2. 技术参数


    - 工作电压: 230V AC
    - 频率: 50 – 60 Hz
    - 安装方式: 嵌入式
    - 待机功耗: 0.1 W
    - 指示灯负载: 30 mA
    - 设置范围: 时间 0.5 – 20 分钟
    - 连接类型: 三线/四线自动检测
    - 二次切换: 即时
    - 触点类型: 常开触点
    - 开启宽度: < 3 mm (µ)
    - 切换输出: 非隔离(230 V)
    - 白炽灯/卤素灯负载: 1800 W
    - 荧光灯负载(常规)滞后电路: 1200 VA
    - 荧光灯负载(常规)并联校正: 580 VA, 54 µF
    - 节能灯: 13 x 7 W, 7 x 11 W, 5 x 15 W, 5 x 20 W, 4 x 23 W
    - 荧光灯负载(EVG): 200 VA
    - 荧光灯负载(常规)串联校正: 1200 VA
    - 荧光灯负载(常规)未校正: 1200 VA
    - 切换容量: 6 A(在230 V AC, cos φ = 0.3),10 A(在230 V AC, cos φ = 1)
    - 测试认证: VDE
    - 外壳和绝缘材料: 耐高温自熄热塑性材料
    - 工作温度: -25 °C … +45 °C
    - 防护等级: II 类
    - 保护等级: IP 20

    3. 产品特点和优势


    - 零交叉切换: 节省继电器并处理高灯负荷。
    - 自动电路检测: 自动识别三线或四线电路,提高适用性和安装简便性。
    - 准确度极高: 提供非常精确的时间控制,适合各类场合。
    - 节能设计: 低功耗设计和多种节能灯的支持使其更加环保。
    - 二次切换: 支持即时二次切换,满足复杂的照明需求。

    4. 应用案例和使用建议


    - 应用场景: 该产品广泛应用于楼梯、走廊等需要定时控制照明的场所。
    - 使用建议: 安装时请注意遵循接线图,确保正确的电路连接。由于其零交叉切换特性,可以减少电弧产生的风险,延长灯具使用寿命。

    5. 兼容性和支持


    - 兼容性: 支持各种类型的白炽灯、卤素灯、荧光灯及节能灯。
    - 厂商支持: 提供详尽的技术文档和售后服务,可访问官网了解更多详情和下载产品资料。

    6. 常见问题与解决方案


    - 问题: 开关启动后灯光闪烁。
    解决方案: 检查灯具负载是否超出额定值。如果灯具负载正常,尝试重新安装开关。
    - 问题: 切换输出无法正常工作。
    解决方案: 确认连接线路正确无误,并检查开关内部是否存在松动或损坏的部件。

    7. 总结和推荐


    ELPA 047楼梯时间开关凭借其先进的技术和多功能性,非常适合于需要精确控制照明时间的应用场景。该产品不仅具有出色的节能效果,而且操作简便、可靠耐用。因此,我们强烈推荐使用该产品,特别是在楼梯、走廊等需要定时控制照明的地方。

ELPA 047参数

参数
长*宽*高 48.4mm(高度)

ELPA 047厂商介绍

Theben是一家德国公司,专注于设计和制造高品质的工业自动化产品。它的主营产品包括:

1. 工业计算机:提供强大的计算能力和稳定的性能,适用于各种工业环境。
2. 嵌入式系统:为特定应用设计的紧凑型解决方案,具有高度的集成度和灵活性。
3. 人机界面(HMI):直观的用户界面,方便操作人员监控和控制生产过程。
4. 工业以太网解决方案:提供高速数据传输和网络连接,支持工业4.0和智能制造。
5. 安全解决方案:包括紧急停止开关、安全门开关等,确保工业环境的安全。

Theben的产品广泛应用于汽车制造、机械工程、食品加工、能源管理和自动化技术等领域。

Theben的优势在于:

- 技术创新:持续投入研发,保持技术领先。
- 定制化服务:根据客户需求提供定制化解决方案。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有广泛的国际销售和服务网络,提供全球支持。

Theben以其高质量的产品和专业的服务,在工业自动化领域享有良好的声誉。

ELPA 047数据手册

厂牌 PDF简要描述 下载
THEBEN 总线开关 THEBEN ELPA 047 ELPA 047数据手册
