P0052

产品分类: 开发配件
产品描述: HSMC,SMA
供应商型号: P0052-ND
供应商: Digi-Key
标准整包数: 1
TERASIC/武汉友晶科技 开发配件 P0052

P0052概述

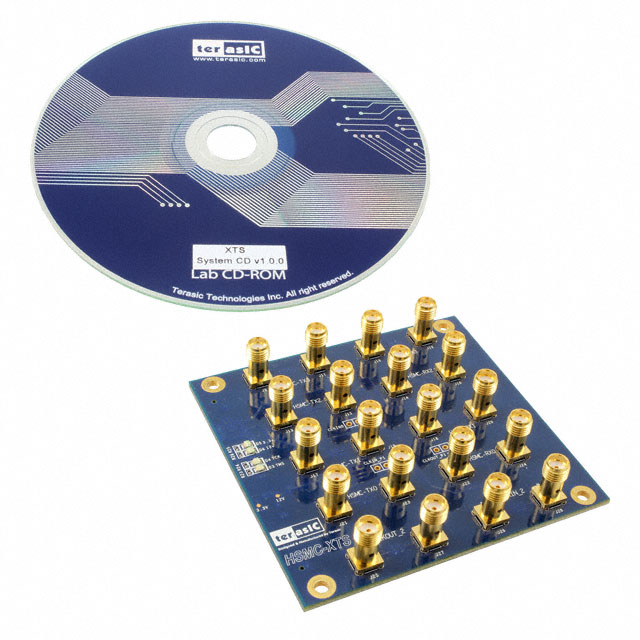

    # Terasic XTS Daughter Card 技术手册解析

    产品简介


    基本介绍
    Terasic XTS 是一款专为评估带有高带宽传输能力的 FPGA 开发板而设计的 HSMC 子卡(High-Speed Mezzanine Card)。它通过转换 FPGA 的收发器通道至 SMA 接头,允许用户轻松连接测量仪器并实现多块 FPGA 板之间的千兆级数据通信。XTS 子卡支持 Stratix IV GX、Stratix II GX、Arria II GX 和 Cyclone IV GX 等集成收发器的 FPGA 主板,广泛应用于需要高性能数据传输的工业、科研及通信领域。
    主要功能
    1. 转换 FPGA 收发器通道到 SMA 连接器。
    2. 支持 4 个独立的收发器通道。
    3. 提供 PLL 输入和输出的差分时钟连接。
    4. 高速(千兆级)数据传输适用于大批量应用。
    应用领域
    - 数据中心互连
    - 千兆级以太网测试
    - 信号完整性研究
    - 振荡和协议一致性测试

    技术参数


    电气特性
    - 支持的接口:HSMC 接口(High-Speed Mezzanine Connector)
    - SMA 连接器数量:发送(TX)8 个,接收(RX)8 个
    - 差分时钟输入/输出:2 对(每对包含 P/N 差分信号)
    - 电源电压:
    - 3.3V:多个引脚
    - 12V:多个引脚
    - 工作温度范围:-40°C 至 85°C
    - 最大数据速率:千兆级(Gbps)
    支持的主板
    - Stratix IV GX
    - Stratix II GX
    - Arria II GX
    - Cyclone IV GX
    外部接口
    - HSMC 扩展连接器:包含收发器通道和时钟相关信号
    - SMA 接头:用于信号的输入和输出
    - 测试点:用于调试和信号测量

    产品特点和优势


    独特功能
    1. 模块化设计:通过 HSMC 接口无缝适配多种 FPGA 主板。
    2. 高效调试工具:可通过 SMA 接头直接连接测量仪器,便于快速测试和调试。
    3. 高灵活性:支持多通道收发器,可满足不同应用场景需求。
    4. 全面覆盖应用:适用于从实验室研发到工业生产测试的各类场景。
    市场竞争力
    - 低成本高效率:与传统测试系统相比,显著降低硬件成本和开发时间。
    - 易用性强:提供详细的用户手册和演示示例,帮助用户快速上手。
    - 强大的技术支持:提供持续更新的技术文档和在线支持。

    应用案例和使用建议


    应用案例
    1. 千兆级数据通信测试:
    使用 XTS 子卡搭建两个 Stratix IV GX 开发板之间的千兆级数据通信链路,验证其数据传输的稳定性和速率。
    2. 时钟同步实验:
    利用 XTS 子卡的差分时钟输入输出功能,在 FPGA 主板之间实现精确的时钟同步。
    3. 信号完整性研究:
    通过连接外部示波器,研究收发器通道的信号完整性。
    使用建议
    1. 环境控制:
    在高温环境下使用时,确保良好的散热措施,防止过热影响信号质量。
    2. 电缆管理:
    使用高质量的 SMA 电缆,减少信号衰减和噪声干扰。
    3. 测试优化:
    根据应用场景调整收发器的配置参数(如预加重和均衡设置),以获得最佳性能。

    兼容性和支持


    兼容性
    - 支持 Altera 提供的标准 HSMC 接口。
    - 可与其他支持 HSMC 接口的第三方扩展卡互操作。
    厂商支持
    - 官方技术支持:通过电子邮件(support@terasic.com)或拨打全球服务热线获取帮助。
    - 资源网站:访问 [www.altera.com](http://www.altera.com) 或 [xts.terasic.com](http://xts.terasic.com) 获取最新文档和技术支持。

    常见问题与解决方案


    问题 1:如何判断测试结果是否成功?
    解决方案:
    - 若 LED0~LED3 均处于闪烁状态,则测试成功。
    - 若某盏 LED 熄灭,则表明对应通道测试失败,需检查连接线缆或重新下载配置文件。
    问题 2:为什么部分 LED 不亮?
    解决方案:
    - 确保所有 SMA 电缆正确连接。
    - 检查电源电压是否正常。
    - 更新 FPGA 的配置文件以确保兼容性。

    总结和推荐


    综合评估
    Terasic XTS 子卡凭借其强大的功能和灵活的应用场景,成为 FPGA 开发者的重要工具。其支持的高速数据传输能力和简易的连接方式使其在数据通信和信号完整性研究领域具有明显优势。此外,厂商提供的详尽文档和支持服务也为用户提供了极大便利。
    推荐结论
    我们强烈推荐 XTS 子卡给需要进行高速数据传输测试和信号完整性验证的研发团队。无论是在实验室环境还是工业生产线上,XTS 子卡都能提供可靠且高效的解决方案。

P0052参数

参数
配件类型 -
接口 HSMC,SMA
零件状态 在售
包装方式 散装

P0052厂商介绍

TerasIC是一家领先的半导体公司,专注于为人工智能(AI)和机器学习(ML)应用提供高性能、低功耗的FPGA(现场可编程门阵列)解决方案。公司的产品线涵盖了从入门级到高端的FPGA产品,包括但不限于:

1. AI加速器:专为深度学习、图像识别和自然语言处理等AI应用设计的FPGA。

2. 通信接口:提供高速数据传输解决方案,适用于5G、数据中心和网络设备。

3. 工业控制:为工业自动化和智能制造提供稳定可靠的FPGA解决方案。

4. 汽车电子:为自动驾驶、车载信息娱乐系统等提供高性能计算平台。

TerasIC的优势在于:

- 定制化服务:根据客户需求提供定制化的FPGA解决方案。
- 低功耗设计:优化的FPGA设计,以实现更低的能耗。
- 高性能计算:提供高性能的计算能力,满足复杂算法的需求。
- 快速上市:缩短产品开发周期,帮助客户快速将产品推向市场。

TerasIC致力于通过其创新的FPGA技术,推动AI和ML技术的发展,并在多个领域实现突破。

P0052数据手册

厂牌 PDF简要描述 下载
TERASIC/武汉友晶科技 开发配件 TERASIC/武汉友晶科技 P0052 P0052数据手册

P0052封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 187.2 ¥ 1566.63
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1566.63
