P0084

产品分类: 开发配件
产品描述: HSMC
供应商型号: P0084-ND
供应商: Digi-Key
标准整包数: 1
TERASIC/武汉友晶科技 开发配件 P0084

P0084概述

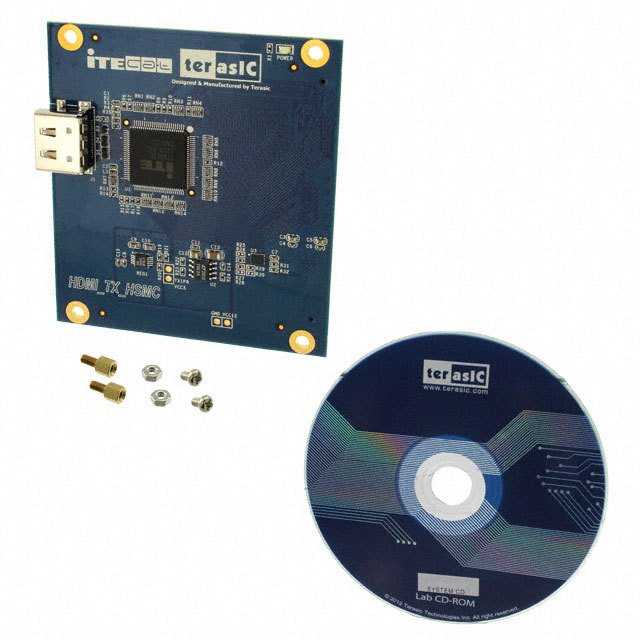

    # HDMITXHSMC 技术手册解析:高清多媒体接口视频传输板

    产品简介


    HDMITXHSMC 是一款用于HDMI视频信号传输的子板,通过HSMC(高速夹层卡)接口与主板连接。它为用户提供了一种灵活且强大的方式来实现HDMI信号的发送和接收。该板适用于需要高分辨率、高质量音频和视频信号的应用场景,广泛应用于电视、显示器、投影仪、多媒体播放器等设备。
    主要功能
    1. 支持HDMI 1.4标准,符合HDMI 1.3、HDMI 1.4a 3D、HDCP 1.4及DVI 1.0规范。
    2. 提供高达2.25 Gbps的链路速度(相当于225 MHz链路时钟)。
    3. 支持多种视频输入接口,包括RGB/YCbCr 4:4:4、YCbCr 4:2:2和YCbCr 4:2:2 (CCIR-656)。
    4. 提供双向颜色空间转换(CSC),支持RGB到YCbCr或YCbCr到RGB的颜色空间转换。
    5. 兼容数字音频输入接口,支持I2S接口、S/PDIF接口以及DSD音频输入。
    应用领域
    HDMITXHSMC 可用于各种需要高清视频和高质量音频输出的应用场景,如家庭影院系统、会议系统、多媒体广告机、教育设备等。

    技术参数


    以下是HDMITXHSMC的技术规格和性能参数:
    | 参数类别 | 技术规格 |

    | 支持的视频格式 | 包括RGB 4:4:4、YCbCr 4:4:4、YCbCr 4:2:2等,支持多种分辨率和刷新率 |
    | 最大链路速度 | 2.25 Gbps(链路时钟为225 MHz) |
    | 电源需求 | 板载电源由HSMC连接器的3.3V和12V供电 |
    | 接口类型 | HSMC高速夹层卡接口 |
    | 音频支持 | 最多四个I2S接口支持8通道音频,支持S/PDIF接口,支持高比特率音频(如DTS-HD和Dolby TrueHD) |
    | 颜色空间转换 | 提供RGB到YCbCr和YCbCr到RGB的双向颜色空间转换 |
    | 热插拔检测 | 支持Hot Plug Detection(HPD)和Receiver Termination Detection |

    产品特点和优势


    1. 高度集成化设计:集成了HDMI 1.4标准的完整功能,支持多种视频和音频格式。
    2. 高性能信号处理:采用高速串行接口和高效的信号处理算法,确保高质量的图像和声音输出。
    3. 易用性:提供完整的参考设计和源代码(Verilog和C语言),方便用户快速开发应用。
    4. 安全性:内置预编程的HDCP密钥,提供可靠的数字版权保护功能。
    5. 灵活的配置:支持多种分辨率和刷新率,适合不同的显示需求。

    应用案例和使用建议


    应用案例
    1. 家庭影院系统:通过HDMITXHSMC将多媒体播放器的信号传输至大屏幕电视,支持4K分辨率和高保真音频。
    2. 企业会议室:用于连接笔记本电脑、投影仪和显示屏,支持多通道音频传输。
    3. 教育设备:在教室中连接教学设备和大屏幕显示器,支持多种分辨率的演示内容。
    使用建议
    - 确保HDMI电缆的质量良好,以避免信号传输过程中出现干扰或失真。
    - 在配置FPGA时,仔细检查电源电压和信号连接,确保系统的稳定性。
    - 在使用过程中定期更新驱动程序和固件,以获得最佳性能和支持。

    兼容性和支持


    - 兼容性:HDMITXHSMC板可以通过HSMC接口与多种主板(如DE4、A2GX、DE2-115)兼容。
    - 支持服务:提供全面的技术支持,包括电子邮件咨询(support@terasic.com)和电话技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 屏幕无显示 | 检查HDMI电缆连接是否正确,确保电源已开启 |
    | 音频输出不清晰 | 检查音频设置,确保选择了正确的音频格式 |
    | 接口无法识别 | 更新主板上的驱动程序和固件 |

    总结和推荐


    HDMITXHSMC 是一款功能强大且易于使用的HDMI视频传输板,适用于多种高端应用场合。其卓越的性能、丰富的功能和良好的兼容性使其在市场上具有很强的竞争力。对于需要高质量视频和音频传输的用户,我们强烈推荐使用HDMITXHSMC。
    如果您正在寻找一款稳定、可靠且易于集成的HDMI解决方案,HDMITXHSMC无疑是您的最佳选择!

P0084参数

参数
配件类型 -
接口 HSMC
零件状态 在售

P0084厂商介绍

TerasIC是一家领先的半导体公司,专注于为人工智能(AI)和机器学习(ML)应用提供高性能、低功耗的FPGA(现场可编程门阵列)解决方案。公司的产品线涵盖了从入门级到高端的FPGA产品,包括但不限于:

1. AI加速器:专为深度学习、图像识别和自然语言处理等AI应用设计的FPGA。

2. 通信接口:提供高速数据传输解决方案,适用于5G、数据中心和网络设备。

3. 工业控制:为工业自动化和智能制造提供稳定可靠的FPGA解决方案。

4. 汽车电子:为自动驾驶、车载信息娱乐系统等提供高性能计算平台。

TerasIC的优势在于:

- 定制化服务:根据客户需求提供定制化的FPGA解决方案。
- 低功耗设计:优化的FPGA设计,以实现更低的能耗。
- 高性能计算:提供高性能的计算能力,满足复杂算法的需求。
- 快速上市:缩短产品开发周期,帮助客户快速将产品推向市场。

TerasIC致力于通过其创新的FPGA技术,推动AI和ML技术的发展,并在多个领域实现突破。

P0084数据手册

厂牌 PDF简要描述 下载
TERASIC/武汉友晶科技 开发配件 TERASIC/武汉友晶科技 P0084 P0084数据手册

P0084封装设计

查看详情并下载
Symbol
Footprint
3D Model
