P0087

产品分类: 开发配件
产品描述: HSTC,I2S
供应商型号: P0087-ND
供应商: Digi-Key
标准整包数: 1
TERASIC/武汉友晶科技 开发配件 P0087

P0087概述

    # Terasic HDMI Video Daughter Board THDB-HDMI 技术手册

    产品简介

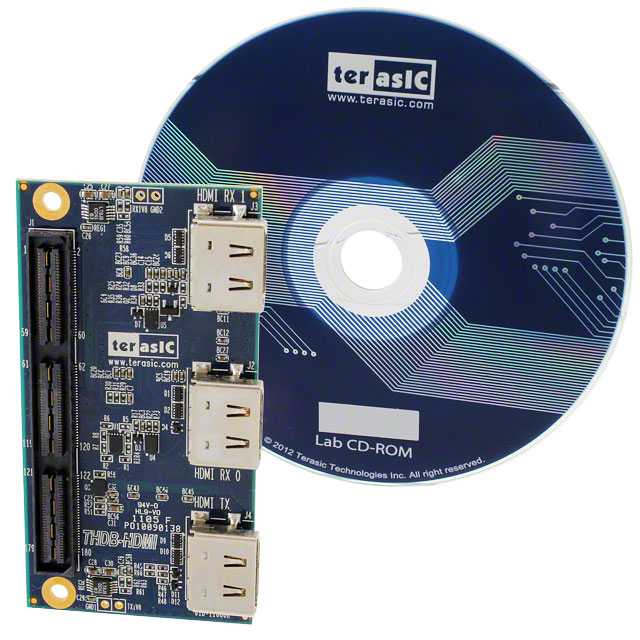

    Terasic HDMI Video Daughter Board (THDB-HDMI) 是一款支持HDMI 1.4传输和接收功能的视频子板,通过高带宽Terasic连接器(HSTC)与主控板进行通信。THDB-HDMI 主要面向需要高质量音视频处理的开发者,适用于视频处理、图像显示及音视频数据传输等多种应用场景。其内置完整的参考设计(Verilog和C语言源代码),帮助用户快速开发各类HDMI应用。
    主要功能:
    - 支持HDMI 1.4a 3D标准,包括双接收端口和单发送端口。
    - 支持多种视频格式,包括4K@60Hz的高清视频输出。
    - 集成HDCP加密引擎,保证数据传输的安全性。
    - 内置双向颜色空间转换(CSC),支持多种色域转换。
    - 数字音频输入/输出接口,支持高比特率音频(HBR)。
    应用领域:
    - 高性能数字信号处理器
    - 视频会议系统
    - 智能显示设备
    - 多媒体终端设备

    技术参数


    以下是THDB-HDMI的技术规格和性能参数:
    | 参数类别 | 具体参数 |

    | HDMI发送端功能
    | 接口版本 | HDMI 1.4 |
    | 支持分辨率 | 1080P@24Hz至4K@60Hz |
    | 最大链接速度 | 2.25Gbps(链路时钟225MHz) |
    | 色彩深度 | 8/10/12/16/24位 |
    | 音频支持 | 四通道I2S接口,最高支持8声道 |
    | HDCP加密 | 集成HDCP密钥,硬件加速加密 |
    | HDMI接收端功能
    | 接口版本 | HDMI 1.4 |
    | 支持分辨率 | 1080P@24Hz至4K@60Hz |
    | 最大链接速度 | 2.25Gbps(链路时钟225MHz) |
    | 色彩深度 | 8/10/12/16/24位 |
    | 音频支持 | 四通道I2S接口,支持高比特率音频 |
    | HDCP加密 | 集成HDCP密钥,硬件加速加密 |
    | 其他特性
    | 输入电源 | 3.3V |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    THDB-HDMI 的独特功能使其在市场上具有很强的竞争力:
    1. 强大的HDMI支持:支持最新的HDMI 1.4a标准,兼容3D视频和多通道音频传输。
    2. 安全性保障:集成HDCP密钥,确保内容传输的安全性。
    3. 灵活配置:支持多种输入输出接口,适应不同应用场景需求。
    4. 高效性能:提供高质量视频和音频处理能力,满足高端应用需求。
    5. 快速开发支持:附带参考设计代码,大幅缩短开发周期。

    应用案例和使用建议


    应用案例
    - 数字广告牌:利用THDB-HDMI实现高清视频播放,支持多种音视频输入输出。
    - 视频会议系统:结合THDB-HDMI实现高质量音视频传输,提升会议体验。
    - 家庭影院:支持4K超清输出,搭配HDMI接收端实现高保真音频效果。
    使用建议
    1. 在连接THDB-HDMI时,建议使用螺丝固定主板和子板,避免高速数据传输过程中接触不良。
    2. 确保正确配置I2C地址和寄存器设置,以实现最佳性能。
    3. 对于音频传输,建议优先使用高比特率音频接口以获得更好的音质表现。

    兼容性和支持


    THDB-HDMI 与DE3主板完全兼容,并可通过HSTC接口与多种主控板进行连接。此外,Terasic提供持续的技术支持和软件更新,确保用户能够及时获取最新功能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接失败 | 检查HSTC连接是否牢固,确保电源正常供电 |
    | 视频输出异常 | 检查视频输出接口设置是否正确,确保HDMI电缆质量良好 |
    | 音频输出无声音 | 检查音频输出接口设置,确保正确配置音频通道 |

    总结和推荐


    THDB-HDMI 是一款高性能、高可靠性的HDMI视频子板,适合各类需要高质量音视频处理的应用场景。其丰富的功能和灵活的配置使得它成为开发者的理想选择。强烈推荐给需要高性能HDMI解决方案的专业用户和技术开发者。
    推荐指数:★★★★★

P0087参数

参数
配件类型 -
接口 HSTC,I2S
零件状态 在售

P0087厂商介绍

TerasIC是一家领先的半导体公司,专注于为人工智能(AI)和机器学习(ML)应用提供高性能、低功耗的FPGA(现场可编程门阵列)解决方案。公司的产品线涵盖了从入门级到高端的FPGA产品,包括但不限于:

1. AI加速器:专为深度学习、图像识别和自然语言处理等AI应用设计的FPGA。

2. 通信接口:提供高速数据传输解决方案,适用于5G、数据中心和网络设备。

3. 工业控制:为工业自动化和智能制造提供稳定可靠的FPGA解决方案。

4. 汽车电子:为自动驾驶、车载信息娱乐系统等提供高性能计算平台。

TerasIC的优势在于:

- 定制化服务:根据客户需求提供定制化的FPGA解决方案。
- 低功耗设计:优化的FPGA设计,以实现更低的能耗。
- 高性能计算:提供高性能的计算能力,满足复杂算法的需求。
- 快速上市:缩短产品开发周期,帮助客户快速将产品推向市场。

TerasIC致力于通过其创新的FPGA技术,推动AI和ML技术的发展,并在多个领域实现突破。

P0087数据手册

厂牌 PDF简要描述 下载
TERASIC/武汉友晶科技 开发配件 TERASIC/武汉友晶科技 P0087 P0087数据手册

P0087封装设计

查看详情并下载
Symbol
Footprint
3D Model
