P0447

产品分类: 开发配件
产品描述:
供应商型号: P0447-ND
供应商: Digi-Key
标准整包数: 1
TERASIC/武汉友晶科技 开发配件 P0447

P0447概述

    # Terasic D8M-GPIO 用户指南

    产品简介


    Terasic D8M是一款基于8百万像素数字相机的开发套件。用户可以通过2x20针GPIO连接器将此摄像头模块连接到FPGA开发套件上,用于图像捕获、图像处理和图像输出。D8M提供了一个高速MIPI接口的摄像机模块,同时也支持10位并行拜耳图案数据解决方案,经过MIPI解码器转换后可使用。用户可通过I2C接口控制D8M模块以调整输出分辨率、自动亮度补偿(ALBC)、帧率等功能。此外,D8M还具备自动对焦功能。
    我们为D8M提供了与不同FPGA开发板配合工作的演示源代码。这些演示是利用RTL和ALTERA VIP创建的。通过参考这些演示,用户可以快速掌握如何在自己的应用中使用D8M。

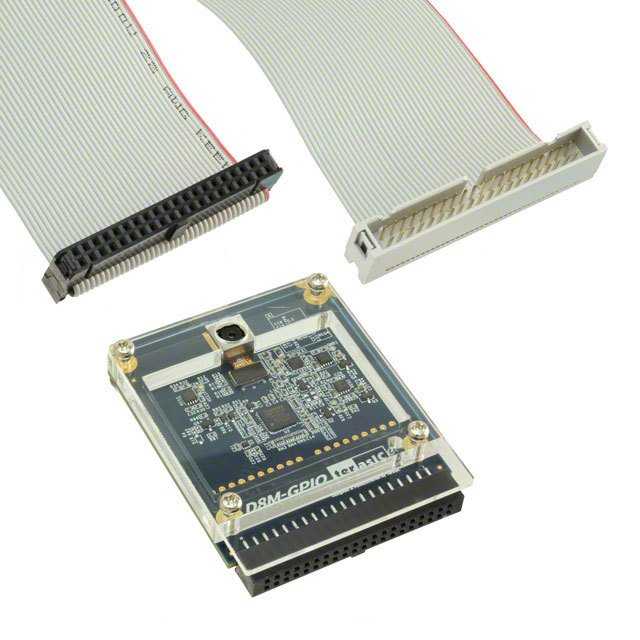

    包装内容
    - 产品盒
    - 系统CD下载指南
    - 一个D8M模块
    - 40针IDC到盒头电缆
    系统CD
    系统CD包含与D8M相关的所有文档和支持材料,包括用户手册、参考设计和设备数据表。用户可以从链接http://d8m.terasic.com/cd下载此系统CD。

    技术参数


    | 参数 | 值 |

    | 像素数量 | 8百万像素 |
    | 帧率 | 8百万像素@30fps |
    | 输出接口 | MIPI CSI-2 |
    | 分辨率 | 3264x2448 |
    | 视角 | 70° |
    | 自动对焦 | 支持 |
    | 镜像和翻转 | 可编程控制 |
    | 裁剪和窗口化 | 可编程控制 |

    产品特点和优势


    D8M具有许多独特的功能和优势,使其在市场上具有竞争力。其高分辨率和快速帧率使得它非常适合需要高性能图像捕捉的应用。此外,其自动对焦功能和灵活的配置选项进一步增强了其适用范围。D8M的模块化设计也使得它易于集成到各种多媒体项目中。

    应用案例和使用建议


    D8M广泛应用于视频监控、智能交通、安防等领域。在实际使用中,用户可以根据具体需求调整图像质量和帧率。例如,在视频监控中,可以选择更高的分辨率和帧率来捕捉更清晰的画面;而在智能交通中,则可能需要更长的曝光时间和更低的帧率来适应光线变化。
    对于初学者,建议从简单的应用程序开始,逐步熟悉D8M的功能和配置方法。同时,确保良好的电源管理和散热措施以保证设备的稳定运行。

    兼容性和支持


    D8M能够与多种FPGA开发板兼容,包括DE1SOC和DE2-115。Terasic公司提供了详尽的技术支持和服务,用户可以通过官方网站或技术支持热线获取帮助。

    常见问题与解决方案


    1. 问题:图像模糊
    - 解决方法:重新执行自动对焦操作。
    2. 问题:帧率不稳定
    - 解决方法:检查电源供应是否稳定,必要时增加滤波电容。
    3. 问题:无法识别摄像头
    - 解决方法:确认I2C地址设置正确,并检查连接是否牢固。

    总结和推荐


    综上所述,Terasic D8M是一款功能强大且灵活的数字相机开发套件。它以其高分辨率、快速帧率和自动对焦功能在众多应用中表现出色。如果您正在寻找一款适合高端图像处理项目的电子元件,D8M无疑是一个值得推荐的选择。

P0447参数

参数
配件类型 -
接口 -
零件状态 在售

P0447厂商介绍

TerasIC是一家领先的半导体公司,专注于为人工智能(AI)和机器学习(ML)应用提供高性能、低功耗的FPGA(现场可编程门阵列)解决方案。公司的产品线涵盖了从入门级到高端的FPGA产品,包括但不限于:

1. AI加速器:专为深度学习、图像识别和自然语言处理等AI应用设计的FPGA。

2. 通信接口:提供高速数据传输解决方案,适用于5G、数据中心和网络设备。

3. 工业控制:为工业自动化和智能制造提供稳定可靠的FPGA解决方案。

4. 汽车电子:为自动驾驶、车载信息娱乐系统等提供高性能计算平台。

TerasIC的优势在于:

- 定制化服务:根据客户需求提供定制化的FPGA解决方案。
- 低功耗设计:优化的FPGA设计,以实现更低的能耗。
- 高性能计算:提供高性能的计算能力,满足复杂算法的需求。
- 快速上市:缩短产品开发周期,帮助客户快速将产品推向市场。

TerasIC致力于通过其创新的FPGA技术,推动AI和ML技术的发展,并在多个领域实现突破。

P0447数据手册

厂牌 PDF简要描述 下载
TERASIC/武汉友晶科技 开发配件 TERASIC/武汉友晶科技 P0447 P0447数据手册

P0447封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 124.8 ¥ 1044.42
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1044.42
