TC4810-01-110/240VAC

产品分类: 风扇和热管理
厂牌: TEMPATRON
产品描述: Tempatron 温控开关, 110 → 240 V ac电源, 继电器输出, 48 x 48mm
供应商型号: 344546
供应商: 欧时
标准整包数: 1
TEMPATRON 风扇和热管理 TC4810-01-110/240VAC

TC4810-01-110/240VAC概述

    TC4800 系列温度控制器技术手册

    产品简介

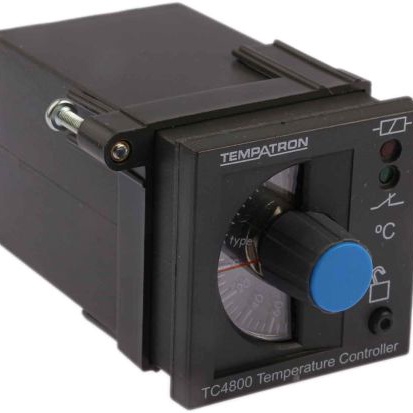

    Tempatron 的 TC4800 系列温度控制器是一款高性能、多功能的工业级温度控制解决方案。该系列控制器提供三种版本:On/Off(开/关)、PD(比例-微分)和 Latching(锁存),适用于多种工业应用中的温度或过程控制需求。支持的输入类型包括热电偶(J、K、T 或 R 型)以及三线 PT100 RTD 和 4-20mA 过程信号。这些控制器采用紧凑型 DIN48 平方外壳设计,既可面板安装也可通过导轨安装,广泛应用于机械设备、系统和操作流程中。

    技术参数


    以下是 TC4800 系列控制器的主要技术规格:
    | 参数名称 | 描述 |

    | 输入传感器类型 | J、K、T、R 型热电偶,3 线 PT100,4-20mA |
    | 输出选项 | 继电器或固态继电器(SSR)输出 |
    | 温度范围 | 0 至 1600°C,根据具体型号支持不同温度范围 |
    | 准确度 | ±2% 全量程 |
    | 工作电源电压 | 24V AC/DC(±15%),或 110/230V AC(±15%) |
    | 功耗 | <4VA |
    | 控制动作方式 | On/Off、PD 或锁存模式 |
    | 负载能力 | 5A @ 240V AC / 30V DC(电阻负载);30mA @ 24V DC |
    | 操作温度范围 | -10°C 至 50°C |
    | 外壳防护等级 | IP40 |

    产品特点和优势


    1. 灵活的控制方式:支持多种控制策略,包括开/关、比例-微分和锁存控制,可根据具体应用场景选择最合适的模式。
    2. 丰富的输入支持:兼容多种输入类型(热电偶、RTD 和电流信号),便于集成到现有系统中。
    3. 高可靠性设计:单极切换继电器触点隔离,确保运行稳定且耐用。
    4. 紧凑设计:标准 DIN48 尺寸,便于安装和维护。
    5. 防篡改功能:可锁定调节旋钮,防止未经授权的更改。
    6. 多样化连接方式:提供多种插件底座,适应不同安装需求。

    应用案例和使用建议


    1. 机械温度控制:适合工业加热设备或冷却系统的精确温控。
    2. 过程控制:适用于化工、食品加工等行业中的流程监控。
    3. 定制化支持:结合匹配的定时器和测速继电器模块,实现更复杂的功能组合。
    使用建议:
    - 在高温环境下工作时,优先选用 K 型或 R 型热电偶以保证测量精度。
    - 当需要快速响应时,PD 控制模式优于纯开/关控制。
    - 注意检查传感器接线电阻值,避免超出允许范围。

    兼容性和支持


    - 兼容性:支持多种主流工业接口标准,易于与其他设备对接。
    - 售后支持:由 Tempatron 提供专业的技术支持及售后服务,包括定期更新文档和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度显示异常 | 检查传感器连接是否正确,重新校准设备 |
    | 输出不正常 | 验证负载容量是否符合要求,更换继电器 |
    | 设备过热报警 | 检查散热条件是否良好,调整设置参数 |

    总结和推荐


    总体来看,TC4800 系列温度控制器凭借其广泛的适用性、稳定的性能以及友好的用户界面,在工业自动化领域表现出色。特别适合对精度要求较高的场合。对于需要频繁调节温度的应用场景,我们强烈推荐此系列产品。同时,良好的兼容性和完善的售后服务进一步增强了其市场竞争力。如果您正在寻找一款可靠且高效的温度控制解决方案,TC4800 是一个值得信赖的选择。

TC4810-01-110/240VAC参数

参数
长*宽*高 48mm(长度)*48mm(宽度)
安装方式 DIN导轨安装

TC4810-01-110/240VAC厂商介绍

TEMPATRON是一家在温度控制领域具有专业经验的公司,专注于为各种工业应用提供精确的温度控制解决方案。其主营产品主要分为以下几类:

1. 温度控制器:用于精确控制工业过程中的温度,确保产品质量和生产效率。

2. 温度传感器:包括热电偶、热敏电阻等,用于监测和测量温度,以实现精确的温度控制。

3. 温度调节器:用于调节和维持特定温度,以适应不同的工业需求。

4. 温度记录仪:用于记录温度数据,便于监控和分析温度变化。

TEMPATRON的产品广泛应用于化工、制药、食品加工、塑料加工、电子制造等多个领域,帮助客户实现高效、稳定和安全的生产过程。

TEMPATRON的优势在于其产品的高精度、高可靠性和易于操作。公司不断研发新技术,以满足不断变化的市场需求,并提供定制化解决方案,以满足客户的特定需求。此外,TEMPATRON还提供全面的技术支持和售后服务,确保客户在使用过程中能够得到及时的帮助。

TC4810-01-110/240VAC数据手册

厂牌 PDF简要描述 下载
TEMPATRON 风扇和热管理 TEMPATRON TC4810-01-110/240VAC TC4810-01-110/240VAC数据手册
