XCKD2101G11

产品分类: 限位开关
产品描述:
供应商型号: Q-XCKD2101G11
供应商: 期货订购
标准整包数: 1

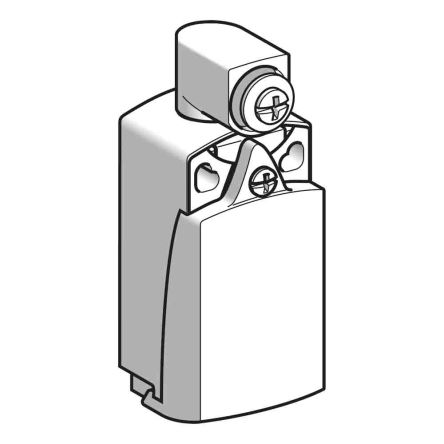

TELEMECANIQUE SENSORS 限位开关 XCKD2101G11

XCKD2101G11概述


    产品简介


    XCKD2101G11限位开关是OsiSense XC系列中的一个标准格式型号,专为各种工业自动化设备和控制系统设计。这款限位开关以其紧凑的传感器设计、坚固的金属材质和多方向的侧面接近方式而著称。它的主要功能是检测机械运动的极限位置,并通过电气信号通知控制单元。XCKD2101G11广泛应用于各种工业环境中,如自动化生产线、包装机、输送机系统等。

    技术参数


    | 参数 | 值 |

    | 产品类型 | 限位开关 |
    | 系列名称 | OsiSense XC |
    | 设备简称 | XCKD |
    | 传感器设计 | 紧凑型 |
    | 机身类型 | 固定式 |
    | 头部类型 | 旋转头部 |
    | 材质 | 金属 |
    | 安装方式 | 通过机体 |
    | 操作头移动 | 旋转 |
    | 操作方式 | 弹簧复位无操作杠杆 |
    | 接近方式 | 双向侧向接近 |
    | 电气连接 | 螺丝夹端子 |
    | 电缆入口 | 1个带Pg 11电缆塞的入口 |
    | 极数 | 2 |
    | 触点类型和组合 | 1个常闭(NC)+ 1个常开(NO) |
    | 触点动作 | 快速切换,断开先于闭合 |
    | 正确断开最小扭矩 | 0.25 N.m |
    | 低扭矩脱扣 | 0.1 N.m |
    | 额定绝缘电压 [Ui] | 300 V UL 508 / 300 V CSA C22-2 No 14 / 500 V 3 IEC 60947-1 |
    | 终端电阻 | ≤ 25 mΩ IEC 60255-7 分类 3 |
    | 额定冲击耐受电压 [Uimp] | 6 kV IEC 60947-1 / 6 kV IEC 60664 |
    | 短路保护 | 10 A 自恢复熔断器 gG |
    | 电气耐久性 | 500万次循环 DC-13, 24 V 10 W, ≤ 60 次/分钟, 负载系数: 0.5 |
    | 机械耐久性 | 1000万次 |
    | 尺寸 | 宽度 31 mm,高度 65 mm,深度 30 mm |
    | 重量 | 0.185 kg |

    产品特点和优势


    XCKD2101G11限位开关的主要特点是其坚固耐用的设计,能够承受恶劣的工作环境。它的旋转头部和双向侧向接近设计使其易于安装并适用于多种不同的机械配置。此外,它具备高可靠的电气特性,例如快速切换触点和较高的额定绝缘电压,使得该产品能够在多种严苛的应用场景中稳定工作。这些特点使其在市场上具有较强的竞争力,并在自动化行业中有广泛的应用前景。

    应用案例和使用建议


    应用案例:在某自动化生产线上,XCKD2101G11限位开关被用于检测和控制传送带上的工件位置。当工件到达预设的位置时,开关会发出信号以启动下一步的操作。
    使用建议:
    1. 安装角度选择:根据具体应用需求,合理选择开关的安装角度,确保其能在机械运动范围内准确检测到位。
    2. 定期检查:由于该产品具备高机械耐久性,建议在长时间运行后进行定期检查和维护,确保其持续可靠的工作状态。
    3. 电缆连接注意:确保电缆连接稳固且正确接入螺丝夹端子,避免因连接不当导致信号传输不稳。

    兼容性和支持


    XCKD2101G11限位开关设计上兼容广泛的自动化设备和控制系统,适合与大多数标准工业接线方式配合使用。制造商Schneider Electric提供了全面的技术支持和服务,包括安装指南、维护手册和技术咨询。用户可以通过官方网站或授权分销商获取这些资源。

    常见问题与解决方案


    1. 问题:安装完成后,设备无法正常触发。
    解决方案:检查开关的安装位置和角度是否正确;确认电缆连接是否紧固且接触良好。
    2. 问题:触发信号不稳定。
    解决方案:检查开关是否受到外部干扰;清洁开关表面确保无尘污垢影响触点接触。

    总结和推荐


    综上所述,XCKD2101G11限位开关是一款性能卓越的产品,具备坚固耐用、高可靠性及多种电气特性的优势。其广泛的应用范围和高性价比使其成为众多工业自动化项目中的理想选择。因此,我强烈推荐该产品给需要高精度、高可靠性的机械设备使用。

XCKD2101G11厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。
