ZCMD39L5

产品分类: 限位开关
产品描述:
供应商型号: 8148043
供应商: 欧时
标准整包数: 1

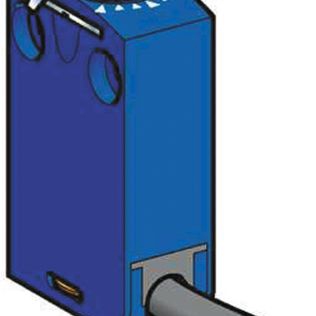

TELEMECANIQUE SENSORS 限位开关 ZCMD39L5

ZCMD39L5概述


    产品简介


    ZCMD39L5 是一种限位开关,属于 OsiSense XC 系列标准格式产品。该产品采用微型设计,固定式安装方式。限位开关适用于多种场合,比如自动化设备、机械控制和工业流程控制等领域。本产品的设计紧凑,易于集成到现有系统中,提供可靠的位置反馈。

    技术参数


    - 价格:69.50 美元
    - 型号:ZCMD39L5
    - 类别:22413 - 限位开关,IEC,微型
    - 材料:主体材料为锌铝合金(Zamak)
    - 极数:3 极
    - 触点类型及组成:2 常闭(NC)+ 1 常开(NO)
    - 触点操作:瞬时动作
    - 电气连接:可拆卸电缆
    - 电缆长度:16.4 英尺(5 米)
    - 电缆构成:7 根 0.5 平方毫米导线
    - 绝缘材料:PvR
    - 触点绝缘形式:Zb
    - 触点材料:镀银触点
    - 最小触发速度:0.01 米/分钟
    - 额定绝缘电压:300 伏(污染等级 3,符合 CSA C22.2 No 14 和 UL 508)
    - 额定绝缘电压:400 伏(污染等级 3,符合 IEC 60947-5-1)
    - 触点间电阻:小于 25 毫欧姆(符合 IEC 60255-7 分类 3)
    - 冲击耐压:4 千伏(符合 IEC 60664 和 IEC 60947-1)
    - 短路保护:6 安培保险丝
    - 电寿命:DC-13 下 500 万次循环(120 伏,1 瓦,< 60 次/分钟,负载系数:0.5)
    - 电寿命:DC-13 下 500 万次循环(24 伏,3 瓦,< 60 次/分钟,负载系数:0.5)
    - 电寿命:DC-13 下 500 万次循环(48 伏,2 瓦,< 60 次/分钟,负载系数:0.5)
    - 尺寸:宽度 1.18 英寸(30 毫米),高度 1.97 英寸(50 毫米),深度 0.63 英寸(16 毫米)
    - 重量:0.14 磅(65 克)

    产品特点和优势


    - 可靠性高:能够在恶劣环境下稳定工作,使用寿命长达 500 万次循环。
    - 快速响应:最小触发速度为 0.01 米/分钟,确保精确的位置检测。
    - 多重保护:配备 4 千伏冲击耐压和短路保护,确保长时间稳定运行。
    - 环保:RoHS 合规且不含超过阈值的 SVHC 物质,符合可持续发展标准。

    应用案例和使用建议


    应用案例
    ZCMD39L5 限位开关广泛应用于自动化生产线、工业机械设备和流水线控制系统中,用于检测物体位置并触发相应动作。
    使用建议
    1. 在安装时确保限位开关与机械结构紧密结合,避免因振动或外力导致误动作。
    2. 在复杂的环境中考虑增加防护措施,如加装防尘罩或防水盖,以延长产品使用寿命。
    3. 配合合适的电缆长度和连接方式,确保信号传输的稳定性。

    兼容性和支持


    - 兼容性:该产品可与同系列其他型号的头部组件兼容,例如 ZCE10、ZCE09、ZCE63 等。
    - 支持和服务:制造商提供 18 个月的保修期,并提供产品文档和技术支持,确保用户能够顺利部署和使用产品。

    常见问题与解决方案


    1. 问题:安装后发现触点无法正常工作。
    - 解决方案:检查电缆连接是否牢固,确认触点和接线无损坏,如有需要更换新的电缆或触点。
    2. 问题:在使用过程中出现频繁的误动作。
    - 解决方案:检查周围环境是否有干扰源,调整触发速度设定,或者更换更敏感的型号。
    3. 问题:长期使用后发现性能下降。
    - 解决方案:定期清洁触点,确保其保持良好的接触状态;必要时更换磨损严重的部件。

    总结和推荐


    综上所述,ZCMD39L5 限位开关凭借其高可靠性、长寿命和多功能性,在多个行业领域都有出色表现。它不仅具有出色的电气特性和环境适应能力,还提供了完善的售后服务和支持。因此,对于需要稳定位置反馈的应用场景,我们强烈推荐使用这款产品。

ZCMD39L5参数

参数
包装方式 盒装

ZCMD39L5厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

ZCMD39L5数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS ZCMD39L5 ZCMD39L5数据手册

ZCMD39L5封装设计

查看详情并下载
Symbol
Footprint
3D Model
