首页  >  产品百科  >  XCKM515H29

XCKM515H29

产品分类: 限位开关
产品描述:
供应商型号: 1951674
供应商: 海外现货
标准整包数: 1

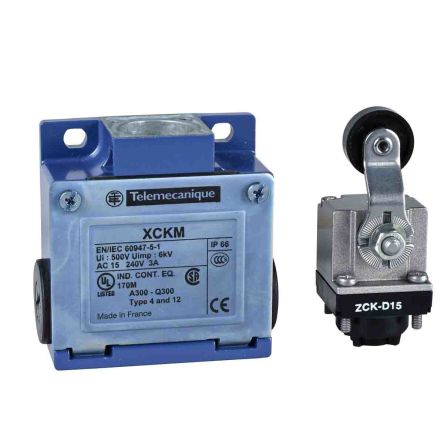

TELEMECANIQUE SENSORS 限位开关 XCKM515H29

XCKM515H29概述


    产品简介


    XCKM515H29限位开关是OsiSense XC系列的标准格式产品,属于限位开关类型。这款产品具有耐用性强、性能稳定的特点,广泛应用于各种机械设备中,如工业自动化设备、机器人和传输系统等。它的主要功能是通过机械运动来检测物体的位置,确保设备按照预设程序正常运行。

    技术参数


    - 产品类型:限位开关
    - 外壳材料:锌铝合金(Zamak)
    - 接线方式:通过螺钉压接端子,接线能力:1 x 0.5 mm² - 2 x 2.5 mm²
    - 电缆入口:3个M20 x 1.5电缆入口,电缆外径范围:7-13 mm
    - 触点类型和组成:1个常闭(NC)+ 1个常开(NO)
    - 操作模式:慢断开,先断后合
    - 行程:由30°凸轮激活
    - 绝缘形式:Zb
    - 正向断开扭矩:最小2.21 lbf.in(0.25 N.m)
    - 触发扭矩:最小0.88 lbf.in(0.1 N.m)
    - 最小动作速度:6 m/min
    - 最大动作速度:4.92 ft/s(1.5 m/s)
    - 电气连接:符合EN/IEC 60947-5-1附录A的标准,接触代码为Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) 和A300, AC-15 (Ue = 240 V, Ie = 3 A)
    - 额定绝缘电压:300 V(符合CSA C22.2 No 14标准)
    - 短路保护:10 A,通过gG熔丝
    - 电寿命:在不同电压和功率条件下分别为500万次循环
    - 机械寿命:1500万次
    - 尺寸:宽64 mm,高64 mm,深30 mm
    - 重量:0.62磅(0.28公斤)

    产品特点和优势


    XCKM515H29限位开关具备以下显著特点和优势:
    - 高可靠性:通过严格的机械和电气测试,确保在恶劣环境下的稳定运行。
    - 高防护等级:达到IP66防护等级,IK05冲击防护等级,能够承受高强度振动和冲击。
    - 广泛应用:适用于各种工业自动化设备和机器人等领域。
    - 易于安装:采用固定式安装方式,方便快捷。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:在自动化生产线中,该限位开关可以检测机器的运行状态,控制设备的启动和停止。
    - 机器人:用于检测机器人手臂或其他部件的位置,确保精确操作。
    使用建议
    - 安装位置选择:建议将限位开关安装在无强烈振动和冲击的地方,以减少误触发的风险。
    - 接线规范:严格按照技术手册中的接线规范进行操作,避免因接线不当导致故障。
    - 环境适应性:在极端温度环境下使用时,确保产品温度在-40°C至70°C之间。

    兼容性和支持


    XCKM515H29限位开关具有广泛的兼容性,可与其他符合标准的电子设备和控制系统无缝集成。此外,施耐德电气提供了全面的技术支持和维护服务,确保用户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    - 问题:限位开关频繁误触发。
    - 解决方法:检查安装位置是否合适,确保远离振动源;调整接触代码以匹配具体应用需求。

    - 问题:限位开关出现信号不稳定现象。
    - 解决方法:检查接线是否正确,确认电源电压和电流在规定范围内;检查设备周围是否有强电磁干扰。

    总结和推荐


    综上所述,XCKM515H29限位开关凭借其高可靠性和广泛应用领域的特点,在工业自动化设备中表现出色。尽管该产品目前不在常用库存范围内,但其优异的性能使其成为许多工业项目的理想选择。对于需要高性能限位开关的应用场合,我们强烈推荐使用XCKM515H29。

XCKM515H29参数

参数
包装方式 盒装

XCKM515H29厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCKM515H29数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCKM515H29 XCKM515H29数据手册

XCKM515H29封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 510.3504
库存: 69
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 510.35
