XCMD21F0C12

产品分类: 限位开关
产品描述:
供应商型号: XCMD21F0C12
供应商: TME
标准整包数: 1
TELEMECANIQUE SENSORS 限位开关 XCMD21F0C12

XCMD21F0C12概述

    XCMD21F0C12 Limit Switch Technical Overview

    1. 产品简介

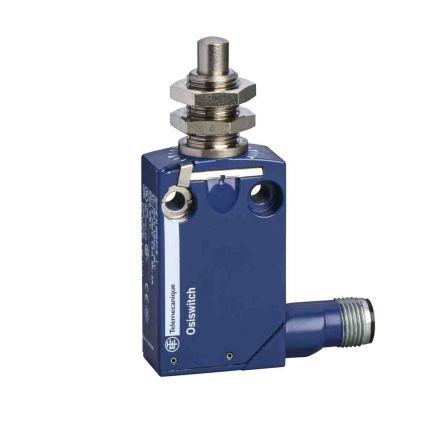

    XCMD21F0C12是一款由施耐德电气生产的限位开关,隶属于OsiSense XC系列。该限位开关采用M12金属端头设计,适用于需要精确位置控制的应用场景。这款限位开关的主要功能是提供一对常闭(NC)加一对常开(NO)触点,适合各种工业自动化控制场合。它的紧凑型设计使得它非常适合空间有限的应用环境。

    2. 技术参数


    - 主要规格:
    - 产品类型:限位开关
    - 系列名称:标准格式
    - 传感器设计:微型
    - 机身材料:锌合金
    - 头部材料:锌合金
    - 运动方式:直线运动
    - 操作器类型:弹簧复位金属推杆
    - 触点配置:1个常闭(NC)加1个常开(NO)
    - 触点操作:瞬动动作
    - 电气连接:M12 5针公插头
    - 最大电流:3 A @ 50 V AC-15,0.22 A @ 50 V DC-13
    - 绝缘电压:60 V
    - 冲击耐受电压:0.8 kV
    - 保护等级:IP68/IP67/IP66,IK06
    - 工作环境:
    - 工作温度范围:-25°C到70°C
    - 存储温度范围:-40°C到70°C
    - 防护处理:TC

    3. 产品特点和优势


    XCMD21F0C12具备以下显著特点:
    - 高可靠性:经过500万次电气寿命测试和1000万次机械寿命测试,确保长期稳定运行。
    - 坚固耐用:具备IP68、IP67、IP66和IK06防护等级,能在恶劣环境中保持正常工作。
    - 多触点配置:采用1NC+1NO触点设计,可满足多种控制需求。
    - 快速响应:支持快速动作,适用于需要迅速响应的应用场合。

    4. 应用案例和使用建议


    XCMD21F0C12广泛应用于机械制造、汽车制造、包装机等工业自动化控制系统。例如,在一个汽车装配线中,它可以用来检测车身的定位精度,确保焊接过程的顺利进行。使用时应注意:
    - 在安装前,检查安装位置是否有足够的空间容纳此限位开关。
    - 确保正确连接电源和负载,避免短路。
    - 定期检查其防护等级是否仍符合当前环境要求。

    5. 兼容性和支持


    XCMD21F0C12可以与其他标准M12接口的设备兼容。此外,施耐德电气提供一系列支持服务,包括产品培训、技术支持和售后维修服务,以确保客户能够充分利用该产品。

    6. 常见问题与解决方案


    - 问题:设备无法正常工作
    解决方案:检查接线是否正确,确保所有连接都紧固且无短路现象。
    - 问题:触点反应迟缓
    解决方案:检查安装位置是否存在过多振动或冲击,必要时更换安装位置。
    - 问题:外壳损坏
    解决方案:确认使用环境是否符合产品的防护等级要求,必要时重新评估安装环境。

    7. 总结和推荐


    总体而言,XCMD21F0C12是一款可靠且高效的限位开关,适用于各种工业自动化应用场景。其坚固耐用的设计、多种触点配置和良好的电气性能使其在市场上具有很强的竞争力。推荐在需要高精度和高可靠性的场合使用此产品。

XCMD21F0C12厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XCMD21F0C12数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 限位开关 TELEMECANIQUE SENSORS XCMD21F0C12 XCMD21F0C12数据手册

XCMD21F0C12封装设计

查看详情并下载
Symbol
Footprint
3D Model
