XMLPM01GD21F

产品分类: 压力传感器
产品描述:
供应商型号: 1778865
供应商: 欧时
标准整包数: 1

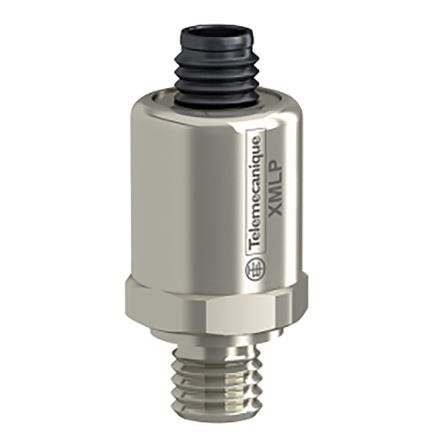

TELEMECANIQUE SENSORS 压力传感器 XMLPM01GD21F

XMLPM01GD21F概述

    XMLPM01GD21F 压力变送器技术手册

    1. 产品简介


    XMLPM01GD21F 是一款由施耐德电气(Schneider Electric)生产的压力变送器,主要用于测量液体和气体的压力。该变送器的主要功能是将检测到的压力信号转换为标准的4-20mA电流信号输出。适用于工业控制、过程自动化等领域,如供水系统、石油化工行业、食品饮料生产等行业。它具备广泛的适用范围和高精度的测量能力。

    2. 技术参数


    - 压力测量范围: -1~1 bar
    - 供电电压: 12~24 V DC SELV
    - 电流消耗: < 23 mA
    - 输出信号类型: 模拟
    - 输出信号功能: 4~20 mA,2线制
    - 测量精度: ±0.5%测量范围
    - 分辨率: 测量范围的0.1%
    - 响应时间: <= 2 ms(10%~90%)
    - 最大允许过压: 3 bar
    - 破坏压力: 5 bar
    - 操作温度范围: 运行 -30℃~85℃,存储 -50℃~100℃
    - 保护等级: IP65/IP67/IP69K
    - 振动抗性: 20gn(10~2000Hz)
    - 冲击抗性: 100gn(11ms)

    3. 产品特点和优势


    - 高精度测量: ±0.5%测量范围,确保准确度。
    - 宽广的工作温度范围: 能够在极端环境下可靠工作。
    - 多种保护功能: 短路保护、反极性保护和电磁兼容性设计,提高可靠性。
    - 长寿命和机械耐用性: ≥10,000,000次循环,使用寿命长。
    - 环保认证: 符合RoHS和REACH标准,符合绿色制造要求。

    4. 应用案例和使用建议


    - 供水系统: 在水处理和分配系统中监测管道内的压力变化,确保稳定供水。
    - 石油化工: 在高压管道和储罐内进行精确的压力监测,防止泄漏事故。
    - 食品饮料生产: 在生产线中监控液位和压力,保证产品质量。
    使用建议:
    - 在安装过程中注意传感器的方向,避免因安装位置不当导致测量误差。
    - 定期检查传感器的电气连接和机械连接,确保其稳定性。
    - 使用适当的紧固工具,确保扭矩不超过25 N.m(221 lb-in),以避免损坏传感器。

    5. 兼容性和支持


    - 兼容性: 支持标准的M12 4针接头连接方式,易于与其他设备集成。
    - 支持和维护: 施耐德电气提供相应的技术支持和售后服务,确保用户的顺利使用。

    6. 常见问题与解决方案


    - 问题: 输出信号不稳定。
    - 解决方案: 检查电源电压是否正常,检查连接线路是否正确并接触良好。
    - 问题: 测量精度低。
    - 解决方案: 检查是否有外部干扰源,必要时增加屏蔽措施。

    7. 总结和推荐


    总结: XMLPM01GD21F 压力变送器以其高精度、宽泛的工作温度范围、优异的机械耐用性及环保特性,在多个应用领域中表现出色。该产品通过了多项国际认证,符合严格的电磁兼容性标准,具备良好的稳定性。
    推荐: 基于以上特点,我们强烈推荐该产品用于需要高精度压力测量的应用场合,尤其是在苛刻环境下的使用。

XMLPM01GD21F厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XMLPM01GD21F数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 压力传感器 TELEMECANIQUE SENSORS XMLPM01GD21F XMLPM01GD21F数据手册

XMLPM01GD21F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 127.6114 ¥ 1078.3166
库存: 17
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1078.31
直接购买
加入购物车
