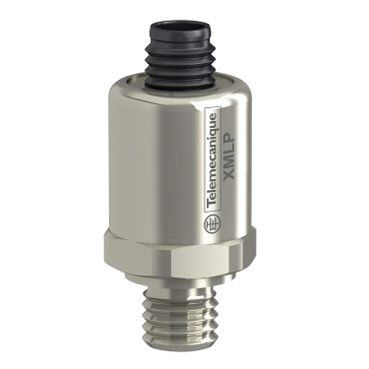

XMLP006GD71P

产品分类: 压力传感器
产品描述: Telemecanique Sensors 压力开关, 最大压力读数6bar, 最小压力读数0bar
供应商型号: 2822653
供应商: 海外现货
标准整包数: 1
TELEMECANIQUE SENSORS 压力传感器 XMLP006GD71P

XMLP006GD71P概述

    XMLP006GD71P 压力变送器技术手册

    1. 产品简介


    XMLP006GD71P 是一款由施耐德电气(Schneider Electric)生产的电子压力传感器,属于OsiSense XM系列。它是一种6巴量程的压力变送器,具有0至10V的模拟输出功能。这款传感器主要应用于水处理、空气压缩机系统和液压油控制等领域,其测量精度高,适用于各种恶劣的工作环境。

    2. 技术参数


    | 参数 | 规格 |

    | 测量范围 | 0...6 巴 |
    | 最大允许瞬时压力 | 18 巴 |
    | 破坏压力 | 24 巴 |
    | 输出信号 | 模拟信号,0...10V,三线制 |
    | 电源电压 | 24V DC SELV,12...33V |
    | 电流消耗 | < 7 mA |
    | 电气连接 | 1个M12 4针公头 |
    | 接液材料 | 不锈钢 AISI 316L、陶瓷、氟橡胶 FPM |
    | 精度 | ±0.5%测量范围 |
    | 线性误差 | ±0.1%测量范围 |
    | 反应时间 | ≤ 2 ms(10...90%全范围) |
    | 温度漂移 | 灵敏度漂移±0.02%测量范围/°K;零点漂移±0.02%测量范围/°K |
    | 机械耐久性 | ≥ 10000000次循环 |
    | 重量 | 0.075 kg |
    | 尺寸 | 直径:26 mm,长度:32.3 mm |
    | 防护等级 | IP65, IP67, IP69K |

    3. 产品特点和优势


    XMLP006GD71P 压力变送器具备多种独特功能和优势,包括:
    - 高精度:测量精度达到±0.5%,线性误差仅为±0.1%。
    - 宽泛的温度适应性:能够在-30...85°C的环境中正常工作,存储温度可达-50...100°C。
    - 优秀的防护能力:符合IP65、IP67和IP69K标准,能够抵御恶劣环境中的粉尘和喷射水。
    - 高可靠性:设计寿命长,可以承受至少1000万次循环的机械负载。
    - 易于安装和使用:采用标准的G1/4A螺纹接口和M12 4针连接器,方便与各种系统集成。

    4. 应用案例和使用建议


    应用案例:XMLP006GD71P 常用于市政供水系统的压力监测、工业过程中的气压控制、以及液压油的监控。在水处理设施中,它可以实时监控泵站的压力,确保水质的安全与稳定;在工业环境中,它可以帮助操作员精确控制气动系统的压力,提高生产效率。
    使用建议:
    - 在选择安装位置时,尽量避免震动大的区域,以免影响传感器的精度。
    - 定期检查接线端子,确保电气连接可靠。
    - 当测量温度变化较大的场合,考虑传感器的温度漂移特性,以保证测量结果的准确性。

    5. 兼容性和支持


    兼容性:XMLP006GD71P 支持常见的工业电气接口,如M12 4针连接器和G1/4A螺纹接头,可轻松与其他标准设备集成。
    支持:施耐德电气为该产品提供全面的技术支持和售后服务,包括产品选型、安装指导、故障排查和维修服务。

    6. 常见问题与解决方案


    1. 问题:传感器读数不稳定。
    - 解决方法:检查接线是否牢固,确认电源电压在规定范围内,排除外界电磁干扰。
    2. 问题:传感器响应慢。
    - 解决方法:核实电路连接无误,确保电源和信号线没有过度弯曲或挤压。
    3. 问题:设备无法正常启动。
    - 解决方法:检查电源连接是否正确,确认电源电压是否满足要求,查看是否有短路或过载现象。

    7. 总结和推荐


    总结:XMLP006GD71P 压力变送器以其高精度、优良的环境适应性和坚固耐用的设计,在众多工业应用中表现出色。其广泛的温度范围和卓越的防护等级使其成为复杂环境下的理想选择。施耐德电气提供的完善技术支持和服务保障也使得这款产品更具吸引力。
    推荐:对于需要高性能压力监测的应用,特别是涉及到水处理、气动系统和液压油控制的场合,强烈推荐选用 XMLP006GD71P 压力变送器。

XMLP006GD71P参数

参数
最小工作供电电压 -
精度 ±0.1%
输出类型 Analog
压力类型 差压
最大工作压力 6Pa
工作压力范围 -
最大工作供电电压 -
安装方式 导线安装

XMLP006GD71P厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XMLP006GD71P数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 压力传感器 TELEMECANIQUE SENSORS XMLP006GD71P XMLP006GD71P数据手册

XMLP006GD71P封装设计

查看详情并下载
Symbol
Footprint
3D Model
