XX7F1A2PAL01M12

产品分类: 距离传感器
产品描述:
供应商型号: XX7F1A2PAL01M12
供应商: TME
标准整包数: 1

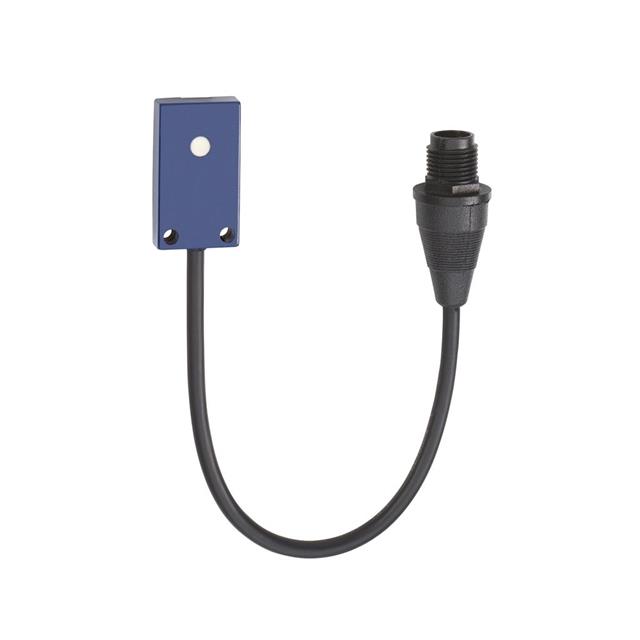

TELEMECANIQUE SENSORS 距离传感器 XX7F1A2PAL01M12

XX7F1A2PAL01M12概述

    电子元器件产品技术手册

    1. 产品简介

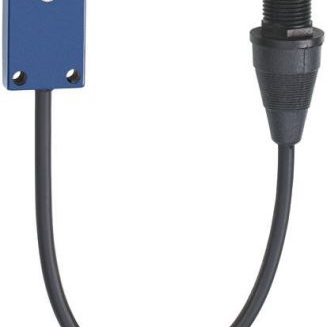

    本手册详细介绍了一款名为XX7F1A2PAL01M12的超声波传感器。这款传感器为扁平形设计,其标准感应距离为0.1米(0.33英尺),具有NO(常开)输出,预接线长度为0.15米。作为Telemecanique品牌的通用型超声波传感器系列的一员,该产品广泛应用于各种工业自动化和测量领域,例如机器人、机械手、自动化生产线等。

    2. 技术参数


    - 检测系统:扩散式
    - 标准感应距离:0.1米(0.33英尺)
    - 材料:塑料外壳,ULTEM材质,环氧树脂前盖
    - 输出信号类型:离散型
    - 输出功能:1个常开触点
    - 供电电压范围:12-24V直流,具有反向极性保护
    - 额定电流消耗:25mA
    - 最大开关电流:100mA
    - 传输频率:500kHz
    - 重复精度:±0.7%
    - 盲区:0-6.4毫米
    - 防护等级:IP67,符合IEC 60529标准
    - 工作温度范围:操作温度-4至149°F(-20至65°C),存储温度-40至176°F(-40至80°C)
    - 振动抵抗力:+/-1 mm(10-55 Hz)
    - 冲击抵抗力:30 g,在所有三个轴上,11 ms
    - 静电放电抵抗力:8 kV级别,符合IEC 61000-4-2标准
    - 电磁场抵抗力:9.14 V/m(10 V/m)级别,符合IEC 61000-4-3标准
    - 快速瞬变抵抗力:1 kV级别,符合IEC 61000-4-4标准

    3. 产品特点和优势


    - 检测精度高:重复精度达到±0.7%,确保了可靠的测量结果。
    - 适用范围广:标准感应距离为0.1米,适合多种工业应用场合。
    - 耐用性强:防护等级达到IP67,能够抵抗恶劣的工作环境。
    - 抗干扰能力强:具备出色的抗静电放电和电磁场干扰能力,保证了稳定运行。
    - 安装便捷:采用远程连接器M12 4针设计,方便快速安装。

    4. 应用案例和使用建议


    - 工业自动化设备:如装配线、传送带监控等。建议在安装时尽量避免强磁场区域,以免影响测量精度。
    - 汽车制造业:用于车辆检测和装配过程中的距离测量。使用时应注意选择适当的安装位置,避免遮挡物对测量结果的影响。
    - 农业机械:监测农作物生长情况。可配合其他传感器一起使用,以提高数据准确性。

    5. 兼容性和支持


    - 兼容性:与各类控制器和PLC系统具有良好的兼容性,支持3线接线方式,适用于大多数工业控制系统。
    - 技术支持:提供全面的技术支持和售后服务,确保用户在使用过程中得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题一:传感器无法正常工作。
    - 解决方案:检查供电电压是否在规定范围内,确认接线无误,并检查是否有任何物理损伤。
    - 问题二:输出信号不稳定。
    - 解决方案:可能是因为周围存在电磁干扰,建议将传感器安装在远离强磁场的地方,并增加屏蔽措施。
    - 问题三:感应距离不准确。
    - 解决方案:首先检查是否存在遮挡物影响测量,然后确认设置是否正确。如果仍然存在问题,请联系技术支持进行进一步诊断。

    7. 总结和推荐


    XX7F1A2PAL01M12是一款功能强大且可靠度高的超声波传感器。其高精度检测能力和优良的防护性能使其成为众多工业应用的理想选择。尽管价格略高于市场上同类产品,但考虑到其卓越的性能和长期稳定运行的表现,这款传感器无疑是值得投资的。我们强烈推荐在需要高精度距离测量的应用场景中使用该产品。

XX7F1A2PAL01M12参数

参数
包装方式 盒装

XX7F1A2PAL01M12厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XX7F1A2PAL01M12数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 距离传感器 TELEMECANIQUE SENSORS XX7F1A2PAL01M12 XX7F1A2PAL01M12数据手册

XX7F1A2PAL01M12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 249.888 ¥ 2023.5722
5+ $ 233.22 ¥ 1888.5961
10+ $ 216.576 ¥ 1753.8144
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2023.57
直接购买
加入购物车
