XMLP006GC21F

产品分类: 压力传感器
产品描述:
供应商型号: Q-XMLP006GC21F
供应商: 期货订购
标准整包数: 1

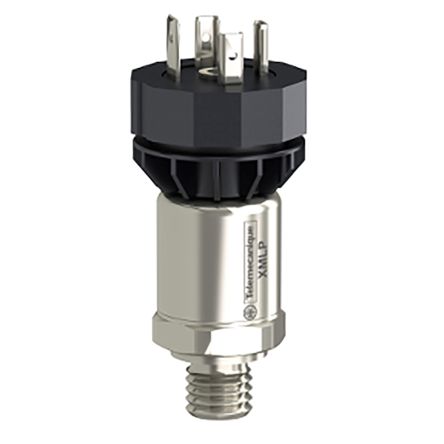

TELEMECANIQUE SENSORS 压力传感器 XMLP006GC21F

XMLP006GC21F概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍的是Schneider Electric的一款压力变送器——XMLP006GC21F。它是一款电子压力传感器,主要应用于控制电路中。这款压力变送器能够测量0到6巴的压力范围,具有优良的电气特性和可靠性,广泛适用于工业控制和监测系统中。

    技术参数


    | 参数名称 | 技术规格 |

    | 压力测量范围 | 0...6 bar |
    | 最大允许瞬时压力 | 18 bar |
    | 破坏压力 | 24 bar |
    | 额定供电电压 | 12...24 V DC SELV,电压范围:7...33 V |
    | 电流消耗 | < 23 mA |
    | 输出信号类型 | 模拟 |
    | 输出功能 | 4...20 mA,两线制 |
    | 电气连接 | 1个公接头EN 175301-803-A(符合DIN43650),3针 |
    | 测量精度 | ±0.5%的测量范围 |
    | 分辨率 | 0.1%的测量范围 |
    | 感应漂移 | ±0.02%测量范围/°K |
    | 零点漂移 | ±0.02%测量范围/°K |
    | 长期稳定性 | ±0.25%测量范围 |
    | 机械耐久性 | ≥ 10000000次循环 |
    | 重量 | 0.095 kg |
    | 直径 | 26 mm |
    | 长度 | 55 mm |

    产品特点和优势


    - 高性能测量精度:±0.5%的测量范围,保证了高精度的压力测量。
    - 宽温度适应性:可在-30...85°C的操作环境和-50...100°C的存储环境中正常工作。
    - 高可靠性:达到10000000次循环的机械耐久性,确保长期稳定可靠。
    - 多种保护机制:具备负载短路、反极性保护,且通过多项电磁兼容性测试,确保其在复杂环境中稳定运行。

    应用案例和使用建议


    - 应用场景:广泛应用于工业控制系统中,如水处理系统、油液监测系统等。
    - 使用建议:考虑到高温和高压的工况,应在安装前进行充分的风险评估和测试。此外,建议使用符合EN/IEC 61000-4-5标准的防护装置以增强电磁兼容性。

    兼容性和支持


    - 兼容性:该产品具有EN 175301-803-A标准的电气连接,可方便地与大多数标准控制系统的连接。另外,该产品还符合多种国际认证,包括CE、EAC、CULus等,保证了全球范围内的应用兼容性。
    - 支持和服务:制造商提供详尽的技术支持和维护服务,包括在线文档、培训和技术咨询,确保用户能正确高效地使用产品。

    常见问题与解决方案


    1. 问题:测量结果不稳定。
    - 解决方案:检查连接线缆和接口是否有松动,确保接线正确无误。必要时进行零点校准。
    2. 问题:设备无法正常工作。
    - 解决方案:确认供电电压是否在12...24 V DC范围内,检查是否有反极性情况,尝试更换电源重新启动设备。

    总结和推荐


    总的来说,XMLP006GC21F是一款性能优异的压力变送器。它不仅拥有高精度的测量能力和良好的抗干扰能力,而且具备广泛的适用性,是工业控制系统中理想的设备选择。强烈推荐用于需要精确测量和监控压力的应用场合。

XMLP006GC21F厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XMLP006GC21F数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 压力传感器 TELEMECANIQUE SENSORS XMLP006GC21F XMLP006GC21F数据手册
