XX518A3NAM12

产品分类: 距离传感器
产品描述:
供应商型号: Q-XX518A3NAM12
供应商: 期货订购
标准整包数: 1

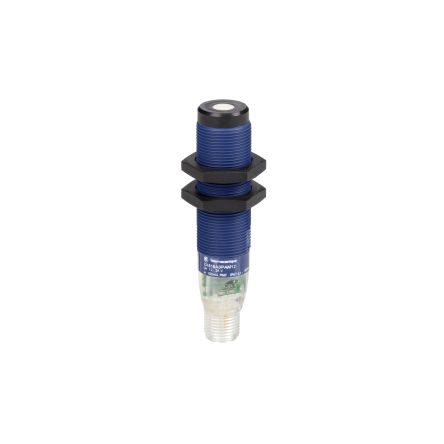

TELEMECANIQUE SENSORS 距离传感器 XX518A3NAM12

XX518A3NAM12概述

    XX518A3NAM12超声波传感器技术手册

    1. 产品简介


    XX518A3NAM12是一款用于检测距离的超声波传感器,具有广泛的应用范围,适用于各种工业自动化系统。其传感器类型为超声波传感器,采用圆柱形设计,直径为18mm(M18),能够提供稳定的距离测量功能。该传感器主要应用于物料检测、自动门控制、液位监测等领域,特别适合在需要高精度和稳定性的环境中使用。

    2. 技术参数


    以下是XX518A3NAM12的主要技术规格和技术参数:
    - 产品型号: XX518A3NAM12
    - 产品系列: OsiSense XX
    - 传感器类型: 超声波传感器
    - 输出信号类型: 离散信号(1个常开触点)
    - 电源电压: 12...24 V DC,具有反向极性保护
    - 输入连接: 4针M12公头连接器
    - 供电电压范围: 10 - 28 V DC
    - 测距范围: 0.051...0.508 m
    - 盲区: 0...51 mm
    - 重复精度: ±1.27%
    - 输出电流: 40 mA
    - 最大开关电流: 100 mA(过载和短路保护)
    - 开关频率: ≤40 Hz
    - 响应时间: 10 ms
    - 恢复时间: 10 ms
    - 工作温度范围: -20...65 °C
    - 存储温度范围: -40...80 °C
    - 防护等级: IP67
    - 传输频率: 300 kHz
    - 认证标志: CE

    3. 产品特点和优势


    - 高精度测量: XX518A3NAM12具备±1.27%的重复精度,能够在广泛的测距范围内提供高精度的距离测量。
    - 稳定性: 具备良好的稳定性和抗干扰能力,能够在恶劣环境下可靠工作。
    - 多种安装方式: 设计有螺纹长度43 mm,易于安装在不同的设备上。
    - 抗振动和冲击: 符合IEC 60068-2-6标准,能够在±1 mm的振动条件下正常工作;符合IEC 60068-2-27标准,可以承受30 gn的冲击。
    - 环保材料: 外壳材料为Valox,前端材料为环氧树脂,保证了产品的耐久性和可靠性。

    4. 应用案例和使用建议


    XX518A3NAM12适用于多种工业自动化场景,例如:
    - 物料检测: 在物流自动化系统中用于检测料箱中的物料位置。
    - 自动门控制: 用于检测人或物体接近门时触发自动开门动作。
    - 液位监测: 在罐体或容器内监测液位变化。
    使用建议:
    - 在安装传感器时确保环境温度在允许范围内,以避免超出工作温度极限。
    - 定期检查连接器的稳固性,以防止松动导致信号不稳定。
    - 在安装过程中注意传感器的防护等级,确保使用环境符合IP67要求。

    5. 兼容性和支持


    XX518A3NAM12具有M12公头连接器,可以方便地与大多数工业控制系统和其他电子设备进行连接。Schneider Electric提供了相应的技术支持和服务,确保用户在使用过程中得到及时的帮助和指导。

    6. 常见问题与解决方案


    1. 问题: 输出信号不正常。
    - 解决方案: 检查电源电压是否在规定范围内,确认连接是否正确。
    2. 问题: 测量结果不稳定。
    - 解决方案: 检查是否有电磁干扰,尝试改变安装位置。
    3. 问题: 传感器无法启动。
    - 解决方案: 确认电源连接是否良好,检查是否有足够的供电电压。

    7. 总结和推荐


    XX518A3NAM12是一款高性能、稳定可靠的超声波传感器,具有广泛的适用性和出色的耐用性。它的精准测量能力和抗干扰能力使其成为各种工业自动化应用的理想选择。根据其性能和应用范围,强烈推荐使用这款传感器。

XX518A3NAM12厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XX518A3NAM12数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 距离传感器 TELEMECANIQUE SENSORS XX518A3NAM12 XX518A3NAM12数据手册

XX518A3NAM12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1503.7266
库存: 5000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1503.72
