XMLP004GD71F

产品分类: 压力传感器
产品描述:
供应商型号: XMLP004GD71F
供应商: TME
标准整包数: 1

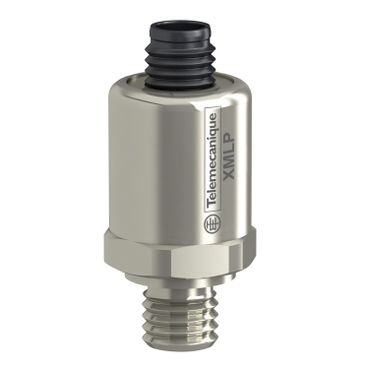

TELEMECANIQUE SENSORS 压力传感器 XMLP004GD71F

XMLP004GD71F概述

    电子元器件产品技术手册

    产品简介


    本手册介绍了Schneider Electric公司生产的电子压力传感器——OsiSense XM系列的XMLP004GD71F型号。这是一种4巴(bar)的压力变送器,具有0至10伏(V)的模拟输出信号,连接方式为G1/4A(公)-FPM-M12。这些传感器主要用于检测新鲜水、空气、气体和液压油的压力,适用于工业自动化和过程控制等应用场合。

    技术参数


    - 产品类型:电子压力传感器
    - 测量范围:0到4巴(bar)
    - 最大工作压力:12巴(bar)
    - 破坏压力:16巴(bar)
    - 输出信号:模拟信号,0到10伏特,三线制
    - 供电电压:24伏直流电(SELV),电压范围12到33伏特
    - 电流消耗:<7毫安(mA)
    - 电气连接:1个公插头M12,4针脚
    - 温度范围:
    - 工作温度:-30°C到85°C
    - 存储温度:-50°C到100°C
    - 精度:测量范围的±0.5%,准确度0.1%
    - 响应时间:输出端≤2毫秒(对于10%到90%的满量程变化)
    - 机械耐久性:≥1000万次循环
    - 重量:0.075千克(kg)
    - 尺寸:
    - 直径:26毫米(mm)
    - 长度:32.3毫米(mm)

    产品特点和优势


    - 高精度:传感器提供高达±0.5%的测量精度和0.1%的准确度,能够确保精确的压力检测。
    - 宽工作温度范围:能够在极端条件下正常工作,如-30°C到85°C的环境中表现出色。
    - 耐用性:具备高机械耐久性,可以承受至少1000万次的循环使用。
    - 抗电磁干扰:符合多项电磁兼容标准,如EN/IEC 61000-4-5和EN/IEC 61000-4-4,保证在强电磁环境下依然稳定工作。
    - 多接口兼容性:使用G1/4A(公)接口连接液体,M12插头连接电气系统,适应多种应用需求。

    应用案例和使用建议


    - 工业自动化:在工业自动化领域中,该传感器可用于监控和控制工厂生产线上各类流体的压力。
    - 过程控制:适用于食品加工、化工和制药等行业,对不同工艺流程中的压力进行实时监测和控制。
    - 使用建议:确保安装位置不受强烈振动或冲击的影响,避免因过热或过冷导致传感器失效。定期校准以确保测量精度。

    兼容性和支持


    - 兼容性:该产品可与多种标准的电气设备和控制系统兼容,提供良好的互操作性。
    - 支持:制造商提供详细的用户手册和技术支持服务,包括在线技术支持、产品认证和声明的可下载文件。

    常见问题与解决方案


    - 问题1:传感器读数不稳定。
    - 解决方案:检查接线是否正确,排除电磁干扰影响;校准传感器以恢复准确度。

    - 问题2:传感器无法正常工作。
    - 解决方案:确认供电电压是否符合要求;检查连接插头和电缆是否损坏。

    - 问题3:传感器出现故障指示。
    - 解决方案:参考用户手册中的故障代码表,根据具体代码排查并解决问题。

    总结和推荐


    综上所述,XMLP004GD71F型号压力传感器以其高精度、广泛的工作温度范围、卓越的机械耐久性以及出色的抗电磁干扰能力,成为工业自动化和过程控制领域的理想选择。针对其高可靠性和广泛应用的特性,我们强烈推荐使用此款传感器。

XMLP004GD71F厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XMLP004GD71F数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 压力传感器 TELEMECANIQUE SENSORS XMLP004GD71F XMLP004GD71F数据手册

XMLP004GD71F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 208.272 ¥ 1686.5693
5+ $ 194.388 ¥ 1574.1378
10+ $ 180.504 ¥ 1461.7064
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1686.56
直接购买
加入购物车
