XMLA500D2S11

产品分类: 压力传感器
产品描述:
供应商型号: Q-XMLA500D2S11
供应商: 期货订购
标准整包数: 1

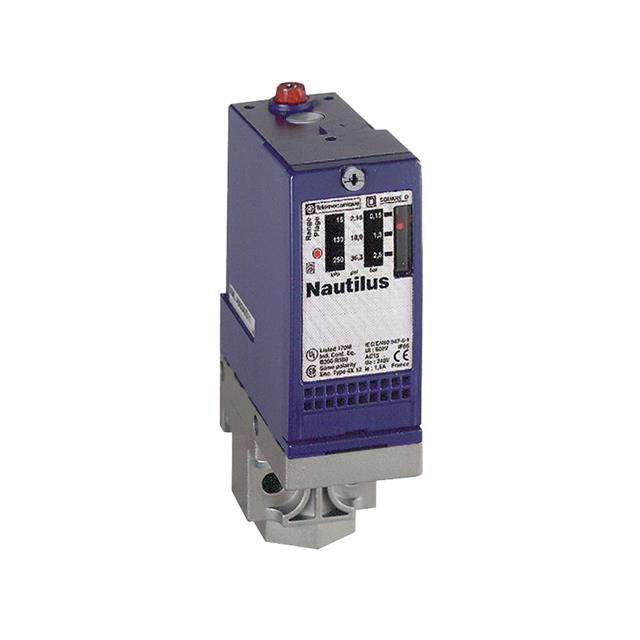

TELEMECANIQUE SENSORS 压力传感器 XMLA500D2S11

XMLA500D2S11概述

    电子元器件技术手册:XMLA 500 压力开关

    1. 产品简介


    XMLA 500 压力开关是一种机电式压力传感器,由施耐德电气公司生产。该产品主要用于检测液压油中的单个阈值,适用范围广泛,如工业控制、机械工程等领域。该传感器具有固定差分量程和多种可调设置点,适用于需要高精度压力监测的应用场合。

    2. 技术参数


    - 产品系列:OsiSense XM
    - 产品类型:机电式压力传感器
    - 压力量程:500 bar
    - 控制流体:液压油(0...160°C)
    - 连接方式:G 1/4 (女性) 符合 ISO 228
    - 电气连接:螺纹夹子端子 1 x 0.2...2 x 2.5 mm²
    - 电缆入口:1 个带盖的入口 (Pg 13.5),电缆外径:9...13 mm
    - 触点类型及构成:1 C/O
    - 阈值:1 bar
    - 最大瞬时压力:1125 bar
    - 破坏压力:2250 bar
    - 最大周期允许压力:625 bar
    - 终端块类型:4个端子
    - 绝缘电压:500 V 符合 EN/IEC 60947-1;300 V 符合 UL 508 和 CSA C22.2 No 14
    - 冲击电压耐受性:6 kV 符合 EN/IEC 60947-1
    - 机械耐用性:300万次循环
    - 操作温度:工作温度范围 -25...70°C,存储温度范围 -40...70°C
    - 防护等级:IP66 符合 EN/IEC 60529
    - 振动抵抗力:4 gn (f = 30...500 Hz) 符合 IEC 68-2-6
    - 冲击抵抗力:50 gn 符合 IEC 68-2-27
    - 漏电流:小于25 mΩ 符合 IEC 255-7 category 3
    - 短路保护:10 A 保险丝 gG 类型 (gl)

    3. 产品特点和优势


    XMLA 500 压力开关具有以下显著特点和优势:
    - 精确度高:能检测低至1 bar的阈值,适应广泛的液压油温度变化。
    - 高耐用性:机械寿命长达300万次循环,适合长时间运行的工业应用。
    - 多重防护:具备 IP66 防护等级,能够在恶劣环境下正常工作。
    - 可靠的安全性能:提供短路保护和冲击电压耐受性,确保长期安全运行。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化控制系统
    - 液压系统监控
    - 机械设备状态监测
    使用建议:
    - 安装前需确认系统内压力不超过最大允许压力。
    - 调整压力设置点时,请参考说明书,确保准确设置。
    - 在安装过程中应严格按照规定的接线方式,避免接线错误导致设备损坏。

    5. 兼容性和支持


    XMLA 500 压力开关支持与多种标准电气接口兼容,可以方便地集成到现有系统中。厂商提供了详尽的技术支持文档和售后服务,确保用户能够获得持续的技术支持。

    6. 常见问题与解决方案


    - Q: 安装时出现短路现象怎么办?
    A: 确认接线是否正确,是否有破损。必要时更换保险丝 gG 类型 (gl)。

    - Q: 如何调整压力设置点?
    A: 使用外部调整工具,按照说明书中的步骤进行调整。

    7. 总结和推荐


    综上所述,XMLA 500 压力开关是一款高性能的压力传感器,特别适用于要求高精度和耐用性的工业应用。凭借其优秀的性能指标和广泛应用领域,强烈推荐在相关项目中使用此款产品。

XMLA500D2S11参数

参数
包装方式 盒装

XMLA500D2S11厂商介绍

Telemecanique Sensors是施耐德电气旗下的一个品牌,专注于工业自动化领域的传感器技术。该公司提供广泛的传感器产品,包括但不限于:

1. 位置传感器:用于检测物体的位置或位置变化。
2. 温度传感器:测量温度,用于监控和控制工业过程中的温度条件。
3. 压力传感器:检测压力变化,广泛应用于液压和气动系统。
4. 流量传感器:测量流体的流量,用于液体和气体的监控。
5. 光电传感器:通过光电效应检测物体的存在或位置。
6. 接近传感器:无需接触即可检测物体的接近。

Telemecanique Sensors的产品广泛应用于汽车、食品饮料、包装、物流、能源和水处理等多个行业。其优势在于:

- 高可靠性:产品经过严格测试,确保在恶劣工业环境中的稳定运行。
- 广泛的产品线:提供多种类型的传感器,满足不同工业应用的需求。
- 技术创新:不断研发新技术,提高传感器的性能和精度。
- 定制解决方案:根据客户的具体需求提供定制化的传感器解决方案。
- 全球服务网络:拥有遍布全球的服务和技术支持网络,确保客户能够获得及时的服务。

Telemecanique Sensors以其高质量的产品和解决方案,帮助客户提高生产效率和安全性,降低运营成本。

XMLA500D2S11数据手册

厂牌 PDF简要描述 下载
TELEMECANIQUE SENSORS 压力传感器 TELEMECANIQUE SENSORS XMLA500D2S11 XMLA500D2S11数据手册
